Bedienungsanleitung für BougeRV CIGS Dünnschicht-Solarmodul
Detaillierte Bedienungsanleitung für die BougeRV CIGS Dünnschicht-Solarmodule der Yuma-Serie (Yuma100, Yuma200, Yuma100L). Enthält Informationen zur Installation, elektrischen Anschlüssen, Reihen- und Parallelschaltung sowie technische...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die BougeRV CIGS-Solarmodule sind flexible, wasserdichte Dünnschichtmodule. Sie können für Off-Grid-Systeme mit Laderegler oder direkt an Powerstations mit MC4-Anschluss angeschlossen werden. Die Installation erfolgt durch Aufkleben auf den Untergrund. S. 1, 7
Wichtigste Schritte
- Installation: Schutzband abziehen und Modul auf den Untergrund kleben. S. 7
- Reihenschaltung: Verbinden Sie die Module in Reihe, um die Spannung zu erhöhen. S. 8
- Parallelschaltung: Verbinden Sie die Module parallel mit einem Solar-Parallelstecker, um den Strom zu erhöhen. S. 8
Probleme und Lösungen
Geringe Ausgangsleistung
Prüfen Sie auf Verschattung, Verschmutzung, korrekten Installationswinkel und die Eingangsgrenzen der Powerstation.
S. 12Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Reinigen Sie die Oberfläche regelmäßig von Staub und Vogelkot, um Hotspots zu vermeiden. S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Systemspannung | 1000V DC | Maximale zulässige Systemspannung | S. 9, 10, 11 |
| Betriebstemperaturbereich | -40°C bis +85°C | Zulässige Umgebungstemperatur | S. 9, 10, 11 |
Wo es im PDF steht
- Produktmerkmale S. 2
- Abmessungen S. 4, 5, 6
- Anschlussanleitungen S. 7, 8
- Technische Daten S. 9, 10, 11
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für die BougeRV CIGS Dünnschicht-Solarmodule der Yuma-Serie (Yuma100, Yuma200, Yuma100L). Die Module zeichnen sich durch ihre Flexibilität, geringes Gewicht und Widerstandsfähigkeit gegenüber Wasser aus. Sie sind für die Installation auf gekrümmten Oberflächen konzipiert.
Produktmerkmale
- Flexibel: Anpassungsfähig an gekrümmte Strukturen.
- Wasserdicht: Sicherer Einsatz in feuchten Umgebungen.
- Leichtbauweise: Keine speziellen Rahmen oder Halterungen erforderlich.
- Glasfrei: Kein Risiko von Glasbruch.
- Stabile Leistung: Garantiert auch bei teilweiser Verschattung.
Installation und Verwendung
Die Installation erfolgt durch das Abziehen des Schutzbandes auf der Rückseite des Moduls und das anschließende Aufkleben auf den Untergrund. Achten Sie darauf, die Schutzbänder in der richtigen Reihenfolge zu entfernen.
Anschlussmöglichkeiten
- Solar-Off-Grid-System: Verbinden Sie zuerst die Batteriekabel mit dem Laderegler und anschließend das Solarmodul mit dem Laderegler.
- Solar-Power-Station-System: Kompatibel mit Powerstations, die über MC4-Anschlüsse verfügen. Der Anschluss an einen Solarladeregler ist hierbei nicht erforderlich.
Elektrische Anschlüsse
Die Module können je nach gewünschter Spannung oder Stromstärke konfiguriert werden:
- Reihenschaltung: Zur Erhöhung der Spannung.
- Parallelschaltung: Zur Erhöhung des Stroms unter Verwendung eines Solar-Parallelsteckers.
Fehlerbehebung und FAQ
Bei geringer oder fehlender Ausgangsleistung sollten folgende Faktoren geprüft werden:
- Lichtintensität: Breitengrad, Höhe und Sonnenstand beeinflussen die Leistung.
- Installationswinkel: Die Ausrichtung zur Sonne ist entscheidend.
- Temperatur: Höhere Temperaturen als 25°C (77°F) können die Leistung verringern.
- Verschattung: Teilweise Verschattung oder Verschmutzung (z. B. Vogelkot) kann zu Hotspots führen und die Leistung erheblich mindern.
- Lastfaktoren: Die Powerstation begrenzt möglicherweise den Eingangsstrom.
Bei beschädigten Modulen oder fehlenden Teilen senden Sie bitte Fotos und Ihre Bestellnummer an [email protected].
Praktische Hilfe
Typische Probleme
Geringe oder keine Ausgangsleistung
Prüfen Sie die Lichtintensität, den Installationswinkel, die Oberflächentemperatur, Verschattungen oder Verschmutzungen sowie die Eingangsbeschränkungen der angeschlossenen Powerstation.
Modul beschädigt oder Teile fehlen
Kontaktieren Sie den Kundenservice unter [email protected] mit Fotos und der Bestellnummer.
Vor der Verwendung
- Prüfen Sie das Modul auf Transportschäden.
- Stellen Sie sicher, dass die Oberfläche sauber ist.
- Überprüfen Sie die Kompatibilität des Ladereglers oder der Powerstation.
- Stellen Sie sicher, dass alle Kabelverbindungen (MC4) fest sitzen.
- Entfernen Sie das Schutzband erst unmittelbar vor der Montage.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Vmp (Max Power Voltage)
- Die Spannung bei maximaler Leistung.
- Voc (Open Circuit Voltage)
- Die Leerlaufspannung des Moduls.
- Isc (Short Circuit Current)
- Der Kurzschlussstrom des Moduls.
Abbildungen und Diagramme

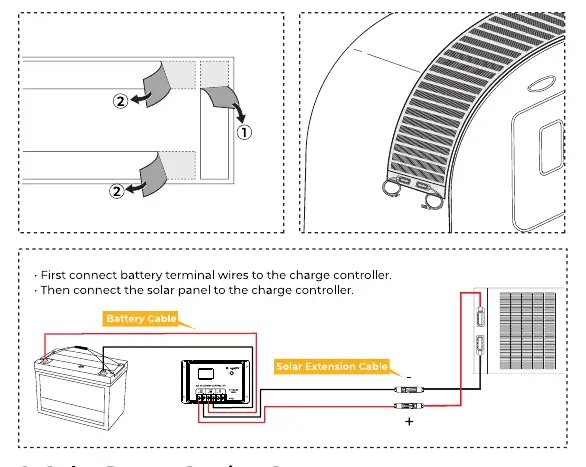

- Die Anleitung enthält Schaltpläne für die Verbindung mit Batterien über einen Laderegler.
