Bedienungsanleitung für Bosch GFF 18V-22 Flachdübelfräse

Wichtige Informationen aus der Anleitung

Die Bosch GFF 18V-22 ist eine professionelle Akku-Flachdübelfräse, die für das Herstellen von Nuten für Flachdübelverbindungen in Spanplatten, Hart- und Weichholz, Sperrholz und Faserplatten konzipiert ist. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen und die Grundplatte sicher arretiert werden.

Produktbeschreibung

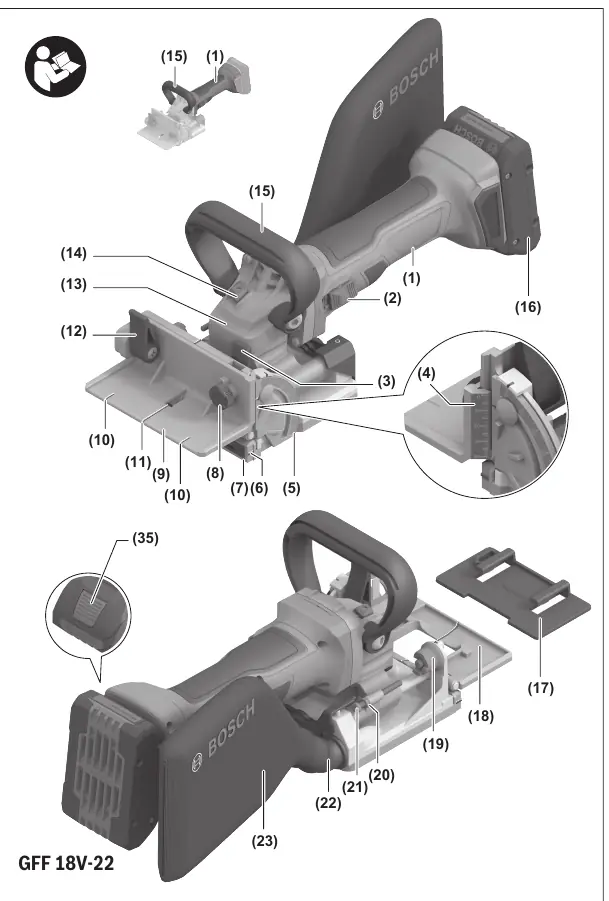

Das Gerät verfügt über einen höhenverstellbaren Anschlag, eine Frästiefeneinstellung für verschiedene Flachdübelgrößen und eine Winkeleinstellung für Gehrungen. Die Bedienung erfolgt über einen Handgriff und einen Zusatzgriff für sichere Führung.

Montage und Werkzeugwechsel

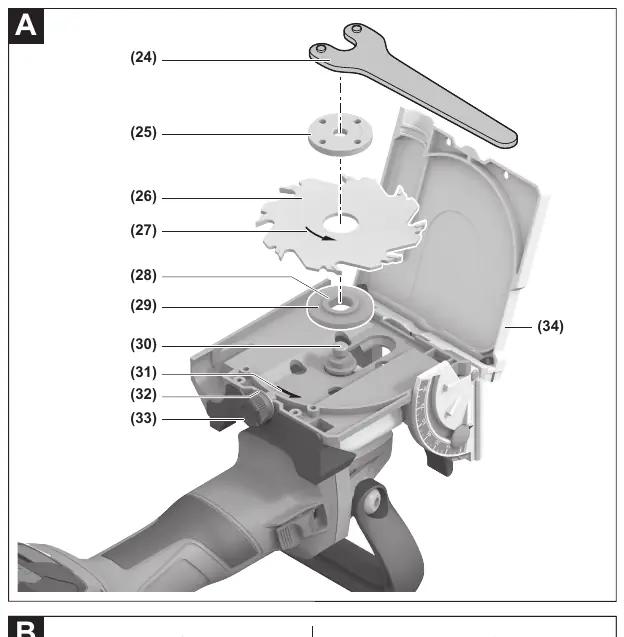

Scheibenfräser einsetzen/wechseln:

• Entfernen Sie vor allen Arbeiten den Akku.
• Drehen Sie das Elektrowerkzeug mit der Grundplatte nach oben.
• Lösen Sie die Klemmschraube und klappen Sie die Grundplatte auf.
• Drücken Sie die Spindel-Arretiertaste und lösen Sie die Spannmutter mit dem Zweilochschlüssel.
• Setzen Sie den Aufnahmeflansch und den Scheibenfräser korrekt auf die Frässpindel.
• Schrauben Sie die Spannmutter fest und klappen Sie die Grundplatte wieder zu.

Staubabsaugung

Das Gerät bietet eine Eigenabsaugung mit Staubbeutel für kleinere Arbeiten oder die Möglichkeit, einen externen Staubsauger anzuschließen. Achten Sie darauf, den Staubbeutel rechtzeitig zu leeren, um die Absaugleistung zu erhalten.

Betrieb und Einstellungen

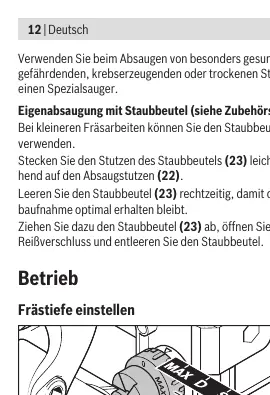

Frästiefe einstellen: Mit dem Drehknopf können Sie die Frästiefe für sechs verschiedene Flachdübelgrößen (Nr. 0, 10, 20, Simplex, Duplex, MAX) festlegen.

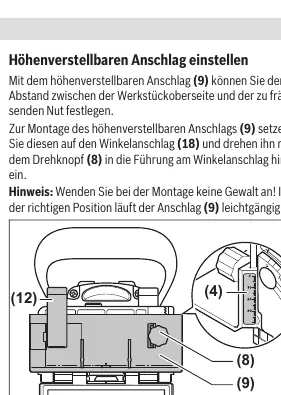

Höhenverstellbaren Anschlag einstellen: Nutzen Sie den Drehknopf, um den Abstand zwischen Werkstückoberseite und Nut festzulegen. Für mittige Nuten stellen Sie den Anschlag auf die Hälfte der Werkstückstärke ein.

Fräswinkel einstellen: Lösen Sie den Klemmhebel des Winkelanschlags, um den gewünschten Winkel (0°, 30°, 45°, 60°, 90°) einzustellen.

Wartung und Reinigung

Halten Sie das Elektrowerkzeug und die Lüftungsschlitze stets sauber. Reinigen und schmieren Sie bei Bedarf die Führungen mit nicht verharzendem Öl.
