Dieses Dokument ist eine technische Ersatzteilliste und Explosionszeichnung für den Akku-Ratschenschrauber Bosch GRC 12V-60 1/2 SN (Sachnummer 3 601 JN8 500). Es dient ausschließlich als Referenz für Wartungs-, Reparatur- und Instandsetzungsarbeiten durch qualifiziertes Fachpersonal.

Explosionszeichnung und Ersatzteile

Die Explosionszeichnung bietet eine detaillierte Übersicht aller Komponenten des Geräts. Jedes Bauteil ist nummeriert, um die Identifikation für Ersatzteilbestellungen zu erleichtern. Bitte beachten Sie, dass dieses Dokument keine Bedienungsanleitung für den täglichen Gebrauch darstellt, sondern die interne Struktur des Werkzeugs visualisiert.

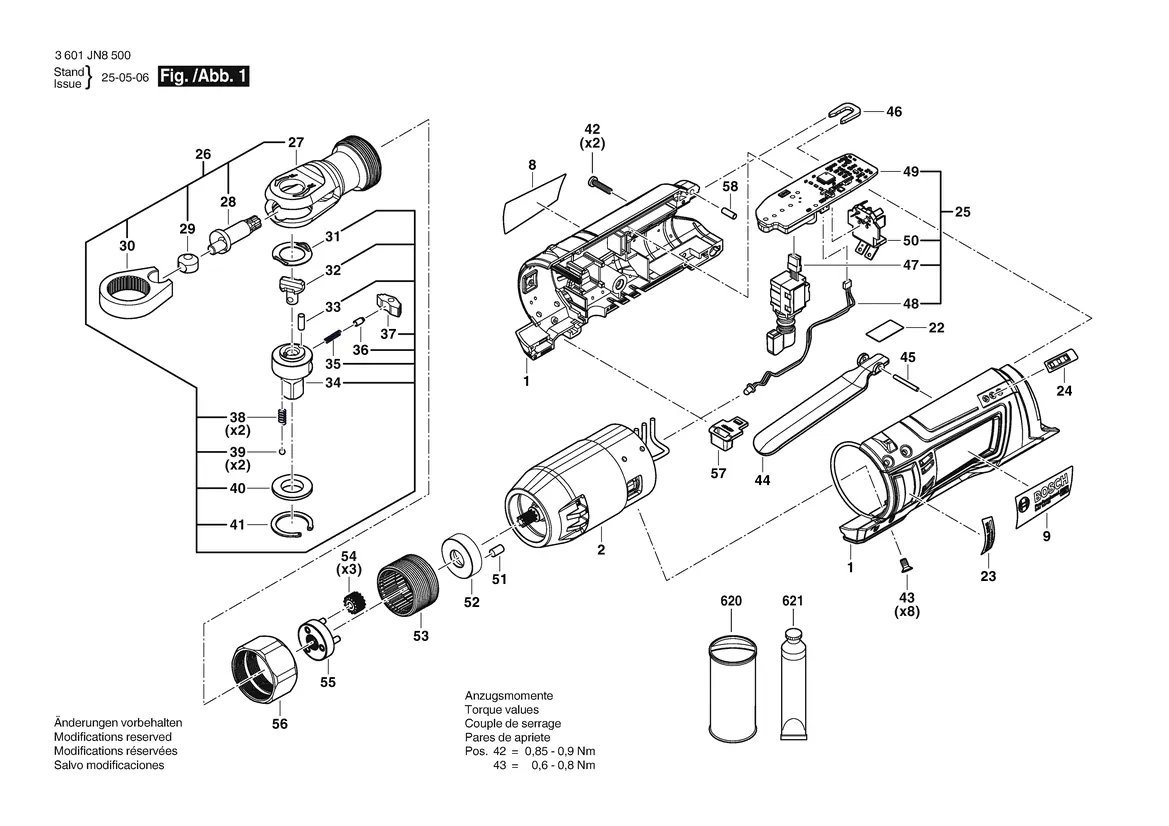

Explosionszeichnung des Bosch GRC 12V-60 1/2 SN

Wartung und Anzugsmomente

Für die ordnungsgemäße Montage und Wartung des Geräts sind spezifische Anzugsmomente für bestimmte Schraubverbindungen einzuhalten, um die Funktionalität und Sicherheit zu gewährleisten:

Position 42: Anzugsmoment 0,85 - 0,9 Nm
Position 43: Anzugsmoment 0,6 - 0,8 Nm

Stellen Sie sicher, dass bei allen Arbeiten am Gerät der Akku entfernt wurde, um ein unbeabsichtigtes Einschalten zu verhindern.

Herstellerinformationen

Robert Bosch GmbH

Markenprofil

Herstellerwebsite https://www.bosch.de Support https://www.bosch.de

Praktische Hilfe

Typische Probleme

Unsachgemäße Montage

Halten Sie sich strikt an die angegebenen Anzugsmomente für die Schrauben (Pos. 42 und 43), um Gehäuseschäden oder Funktionsstörungen zu vermeiden.

Vor der Verwendung

Stellen Sie sicher, dass das Gerät stromlos ist (Akku entfernt).
Verwenden Sie nur Original-Ersatzteile von Bosch.
Arbeiten sollten nur von qualifiziertem Fachpersonal durchgeführt werden.
