Bedienungsanleitung für BOL X5 Smart Wi-Fi Projektor

Wichtige Informationen aus der Anleitung

Diese Anleitung unterstützt Sie bei der Einrichtung und Nutzung des BOL X5 Smart Wi-Fi Projektors. Beachten Sie, dass der Projektor für den Betrieb in dunklen oder lichtarmen Umgebungen optimiert ist. Bei Problemen mit der Bildwiedergabe von Streaming-Diensten wie Netflix oder Disney+ wird die Verwendung eines TV-Sticks empfohlen, da diese Dienste aus Urheberrechtsgründen oft nicht direkt über die Spiegelungsfunktion unterstützt werden.

Lieferumfang

• Projektor
• Stromkabel
• HDMI-Kabel
• Fernbedienung (Batterien nicht enthalten)

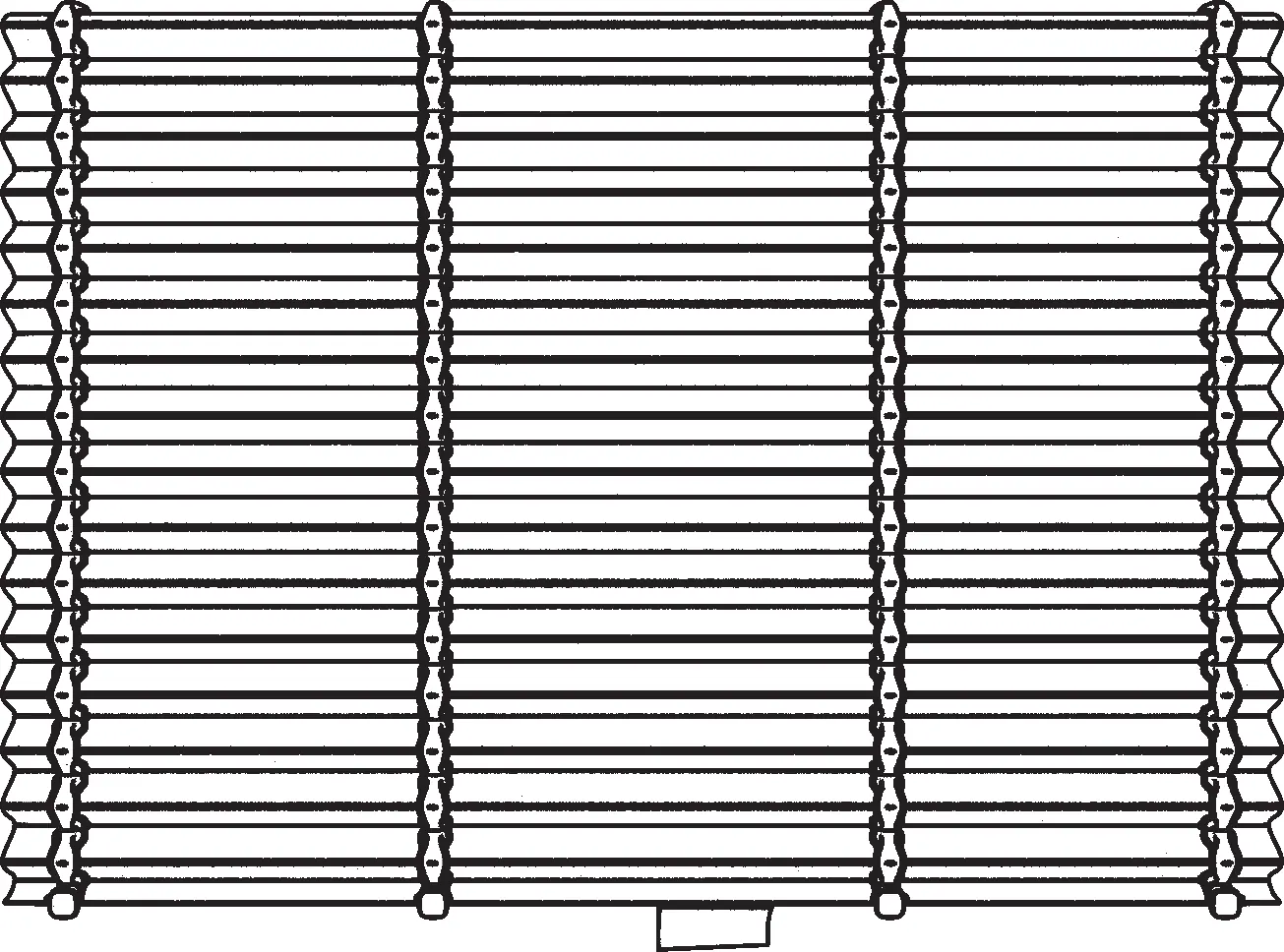

• Ersatz-Staubfilter
• Bedienungsanleitung

Sicherheitshinweise

• Blicken Sie während des Betriebs nicht direkt in das Objektiv.
• Decken Sie die Lüftungsschlitze an der Seite nicht ab.
• Vermeiden Sie feuchte Umgebungen, um Stromschläge zu verhindern.
• Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch.
• Reparaturen und Demontagen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
• Trennen Sie das Gerät bei längerer Nichtbenutzung vom Stromnetz.

Projektionsabstand und -größe

Der empfohlene Projektionsabstand beträgt ca. 3,06 Meter für eine Bilddiagonale von 100 Zoll. Die Abstände variieren je nach gewünschter Größe:

• 40 Zoll: 1,32 m
• 70 Zoll: 2,21 m
• 100 Zoll: 3,06 m
• 120 Zoll: 3,64 m
• 150 Zoll: 4,49 m

Funktionsübersicht

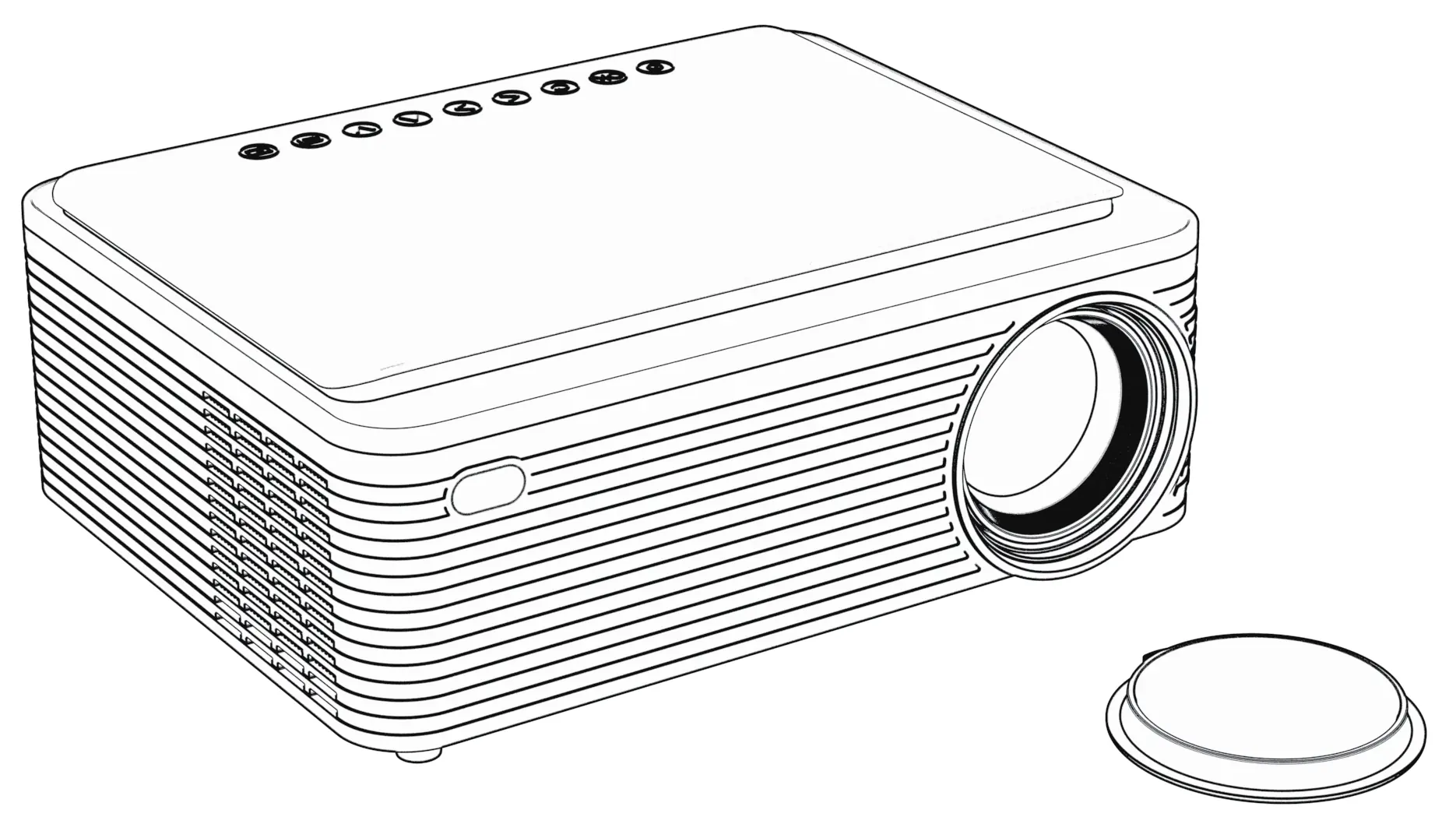

Der Projektor verfügt über verschiedene Anschlüsse und Bedienelemente:

• Anschlüsse: USB, HDMI, Audio-Ausgang.
• Bedienelemente: Fokus-Knopf am Gerät, Infrarot-Empfänger, Tastenfeld auf der Oberseite.
• Wartung: Der Staubfilter befindet sich an der Unterseite und kann durch Öffnen der Abdeckung entnommen und gereinigt werden.

Schnellstart

1. Legen Sie 2 AAA-Batterien in die Fernbedienung ein.
2. Schließen Sie das Stromkabel an eine Steckdose an.
3. Entfernen Sie die Objektivabdeckung.
4. Stellen Sie den Projektor auf eine ebene Fläche oder montieren Sie ihn an der Decke.
5. Drücken Sie die Power-Taste, um das Gerät einzuschalten.
6. Für die Deckenmontage: Entfernen Sie die Gummifüße an der Unterseite, um die Schraublöcher freizulegen, und stellen Sie im Menü unter Einstellungen > Projektionsbildeinstellungen > Projektionsmodus das Bild entsprechend um.

Fokus

Drehen Sie den Fokus-Knopf am Gerät, bis das projizierte Bild scharf und klar ist.

Keystone-Korrektur

Drücken Sie die entsprechende Taste auf der Fernbedienung, um das Menü für die Bildkorrektur aufzurufen. Sie können zwischen der erweiterten Keystone-Korrektur (vertikal/horizontal) und der 4-Punkt-Korrektur wählen, um das Bild bei schräger Projektion rechteckig auszurichten.

WLAN- und Bluetooth-Verbindung

Navigieren Sie im Menü zu Einstellungen, um WLAN- oder Bluetooth-Verbindungen zu konfigurieren. Der Projektor kann nach verfügbaren Netzwerken suchen oder sich mit Bluetooth-Audiogeräten verbinden.

Bildschirmspiegelung

• iOS: Verbinden Sie Projektor und iOS-Gerät mit demselben WLAN. Wählen Sie auf dem Projektor HummingBirdCast und auf dem iOS-Gerät im Kontrollzentrum Bildschirmspiegelung.
• Android: Wählen Sie MiraCast auf dem Projektor und aktivieren Sie die drahtlose Projektionsfunktion auf Ihrem Android-Gerät.

Nützliche Tipps

• Wenn der USB-Stick eine Kapazität von mehr als 32 GB hat, muss er im NTFS-Format formatiert sein.
• Bei kabelgebundener Projektion verwenden Sie bitte ein USB-C/Lightning-auf-HDMI-Kabel.
• Sollte bei der Spiegelung nur Ton, aber kein Bild übertragen werden, liegt dies an Urheberrechtsbeschränkungen des Videoinhalts.
