Bedienungsanleitung für Behringer TRUTH B2031A/B2030A Studiomonitor

Schnellstartanleitung und Bedienungshilfe für die aktiven 2-Wege-Studiomonitore Behringer TRUTH B2031A und B2030A. Erfahren Sie mehr über Anschlüsse, Bedienelemente, technische Daten und Sicherheitshinweise.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Behringer TRUTH B2031A/B2030A sind aktive 2-Wege-Studiomonitore. Sie verfügen über diverse Einstellmöglichkeiten zur Raumanpassung (Room Compensation, High/Low Frequency) und symmetrische Eingänge (XLR/TRS). S. 1, 12, 13

Wichtigste Schritte

  • Einschalten des Monitors S. 13, 14
  • Anpassung an den Raum S. 13, 14

Erste Inbetriebnahme

  • Stellen Sie sicher, dass der Power-Schalter auf 'OFF' steht, bevor Sie das Gerät an das Stromnetz anschließen. S. 13, 14
Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

LIMIT-LED leuchtet

Eine der eingebauten Schutzvorrichtungen ist aktiv. Reduzieren Sie die Lautstärke oder das Eingangssignal.

S. 13, 14

Wartung und Reset

  • Verwenden Sie die MUTE LOW/HIGH Schalter, um Tieftöner oder Hochtöner für Wartungszwecke zu deaktivieren. S. 13, 14

Technische Daten

Parameter Wert Hinweis Seiten
Frequenzgang 50 Hz bis 21 kHz Frequenzbereich der Monitore S. 18
RMS Leistung (B2031A) 140 W Verstärkerleistung S. 18

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3, 4, 5
  • Bedienelemente S. 12, 13, 14, 15
  • Technische Daten S. 18
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Bedienelemente der TRUTH B2031A und B2030A Seite 12 Technische Spezifikationen Seite 18

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Schnellstartanleitung für die aktiven 2-Wege-Studiomonitore Behringer TRUTH B2031A und B2030A. Es enthält grundlegende Sicherheitshinweise, eine Übersicht der Bedienelemente sowie technische Spezifikationen, die für die Inbetriebnahme und den Betrieb erforderlich sind.

Sicherheitshinweise

  • Stromversorgung: Stellen Sie sicher, dass die Netzspannung mit der Ihres Modells übereinstimmt. Verwenden Sie nur die spezifizierten Sicherungen.
  • Aufstellung: Installieren Sie das Gerät nicht in beengten Räumen (z. B. Bücherregale) und halten Sie es von Wärmequellen fern.
  • Feuchtigkeit: Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus, um das Risiko von Stromschlägen oder Bränden zu vermeiden.
  • Wartung: Öffnen Sie niemals das Gehäuse. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Bedienelemente

Die Rückseite der Monitore enthält verschiedene Einstellmöglichkeiten:

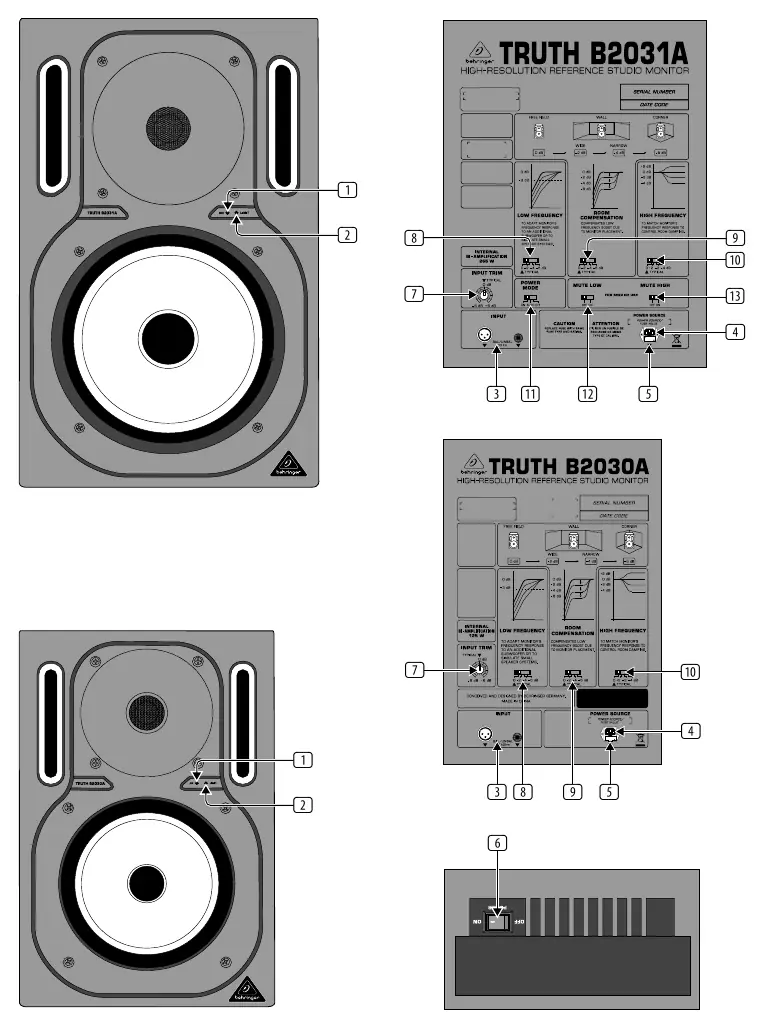

Bedienelemente der TRUTH B2031A und B2030A
Bedienelemente der TRUTH B2031A und B2030A
  • Input: Symmetrische Eingänge (XLR und 6,3 mm TRS).
  • Input Trim: Anpassung der Eingangsempfindlichkeit an die Signalquelle.
  • Low Frequency: Anpassung des Bassbereichs (z. B. für Subwoofer-Betrieb).
  • Room Compensation: Anpassung an die Aufstellungsposition im Raum.
  • High Frequency: Anpassung an das Dämpfungsverhalten des Raumes.
  • Power Mode: Umschaltung zwischen Ein, Aus und Automatik.
  • Mute Low/High: Deaktivierung von Tieftöner oder Hochtöner für Wartungszwecke.

Technische Daten

Die technischen Spezifikationen finden Sie in der Tabelle auf Seite 18. Diese umfasst Details zu Audioeingängen, Komponenten (Hochtöner/Tieftöner), Verstärkerleistung (RMS/Peak), Frequenzgang und Abmessungen.

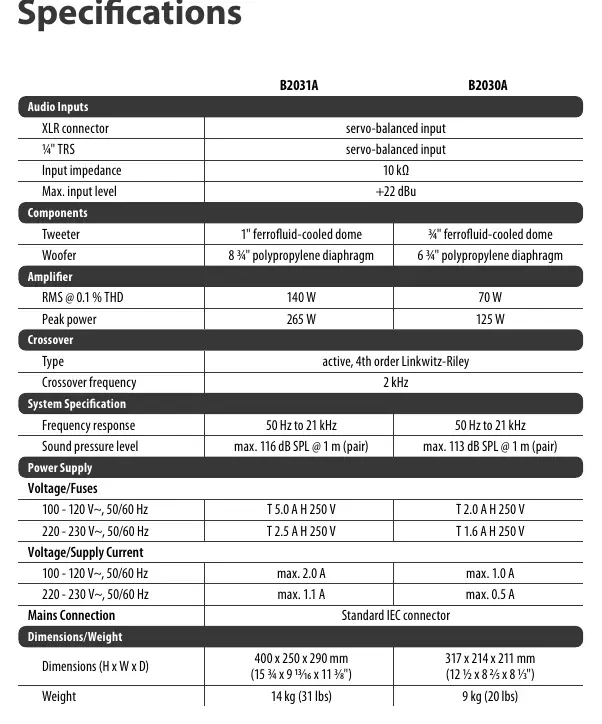

Technische Spezifikationen
Technische Spezifikationen

Wartung und Support

Registrieren Sie Ihr Produkt online unter musictribe.com, um Reparaturansprüche effizienter abzuwickeln. Bei Fehlfunktionen wenden Sie sich bitte an den autorisierten Music Tribe-Händler oder nutzen Sie den Online-Support auf der Website.

Offizielle Quellen aus der Anleitung

Offizielle Quelle musictribe.com

Herstellerinformationen

Behringer

Markenprofil
Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Typische Probleme

Kein Ton

Überprüfen Sie die Stromverbindung, die Eingangskabel und ob der Power-Schalter auf 'ON' steht.

Verzerrter Klang

Überprüfen Sie die Einstellung des 'Input Trim' und stellen Sie sicher, dass das Eingangssignal nicht übersteuert.

Überhitzung

Stellen Sie sicher, dass die Belüftungsschlitze nicht blockiert sind und das Gerät nicht in einem zu engen Raum steht.

Vor der Verwendung

  • Prüfen Sie, ob die Netzspannung für Ihr Modell korrekt ist.
  • Stellen Sie sicher, dass der Power-Schalter beim Anschließen auf 'OFF' steht.
  • Verwenden Sie hochwertige, professionelle Lautsprecherkabel.
  • Stellen Sie sicher, dass die Belüftungsschlitze frei sind.
  • Registrieren Sie das Produkt online.
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

RMS Leistung
Die kontinuierliche Ausgangsleistung des Verstärkers bei 0,1% THD.
Frequenzgang
Der Bereich der wiedergegebenen Frequenzen (50 Hz bis 21 kHz).
Crossover-Frequenz
Die Frequenz, bei der das Signal zwischen Hoch- und Tieftöner getrennt wird (2 kHz).

Abbildungen und Diagramme

  • Die Rückseite enthält alle wichtigen Schalter für die Klanganpassung (Room Compensation, High/Low Frequency).
  • Die Eingänge (XLR/TRS) befinden sich ebenfalls auf der Rückseite.
  • Die LED-Anzeigen auf der Vorderseite zeigen den Betriebszustand (ON) und die Aktivierung der Schutzschaltung (LIMIT) an.

Modellkompatibilität

  • Geeignet für den Einsatz in tropischen und gemäßigten Klimazonen bis 45°C.
  • Verwenden Sie nur vom Hersteller spezifizierte Zubehörteile.
