Bedienungsanleitung für Behringer DS2800 Distribution Splitter
Schnellstartanleitung und Bedienungsanleitung für den Behringer DS2800 2-Input 8-Output Distribution Splitter. Erfahren Sie mehr über Anschlüsse, Betriebsmodi, Pegelregelung und technische Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Behringer DS2800 ist ein 2-Input 8-Output Distribution Splitter. Er bietet zwei Betriebsmodi: 2-in/4-out (für zwei separate Quellen) und 1-in/8-out (für eine Quelle auf acht Ausgänge). S. 1, 7, 10
Wichtigste Schritte
- Betriebsmodus wählen S. 7, 10
- Pegel einstellen S. 7, 10
Erste Inbetriebnahme
- Schritte zur Inbetriebnahme S. 10
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
LEVEL-Regler gegen den Uhrzeigersinn drehen.
S. 7, 10Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Frequenzgang | 10 Hz bis 75 kHz | Übertragungsbereich des Geräts | S. 11 |
| Dynamikbereich | 117 dB | Verhältnis zwischen leisestem und lautestem Signal | S. 11 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4
- Verkabelung S. 6
- Bedienelemente S. 7, 8, 9
- Inbetriebnahme S. 10, 11
- Technische Daten S. 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Behringer DS2800 ist ein professioneller 2-Input 8-Output Distribution Splitter. Diese Anleitung beschreibt die Inbetriebnahme, die verschiedenen Betriebsmodi sowie die korrekte Verkabelung und Pegelsteuerung des Geräts.
Produktbeschreibung
Der DS2800 ermöglicht es, Audiosignale flexibel auf mehrere Ausgänge zu verteilen. Er bietet zwei Hauptbetriebsmodi, die über einen Schalter an der Vorderseite gewählt werden können:
- 2-in/4-out Modus: Zwei separate Eingangssignale (A und B) werden jeweils auf vier Ausgänge verteilt.
- 1-in/8-out Modus: Ein Eingangssignal (A) wird auf alle acht Ausgänge verteilt.
Anschlüsse und Verkabelung
Das Gerät verwendet symmetrische XLR-Anschlüsse für alle Ein- und Ausgänge. Die Verkabelung hängt vom gewählten Betriebsmodus ab:


- 2-in/4-out: Schließen Sie Ihre Quellen an INPUT A und INPUT B an. Die Ausgänge 1-4 geben das Signal von INPUT A aus, die Ausgänge 5-8 das Signal von INPUT B.
- 1-in/8-out: Schließen Sie Ihre Quelle an INPUT A an. Alle acht Ausgänge geben das Signal von INPUT A aus.
- LINK A/B: Diese Ausgänge liefern exakte Kopien der Eingangssignale ohne Pegelregelung.

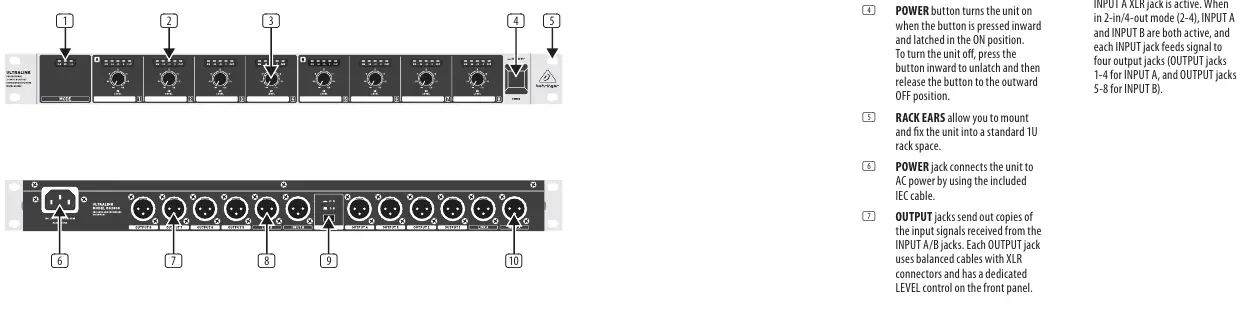

Bedienelemente

- MODE-Schalter: Wechselt zwischen den Betriebsmodi (gedrückt = 2-in/4-out, gelöst = 1-in/8-out).
- LEVEL-Regler: Jeder Ausgangskanal verfügt über einen eigenen Pegelregler auf der Vorderseite.
- OUTPUT CHANNEL METER: LED-Anzeigen für den Ausgangspegel jedes Kanals.
- CLIP LED: Zeigt Übersteuerung an. Wenn diese LED dauerhaft leuchtet, muss der Pegel am entsprechenden LEVEL-Regler reduziert werden.
Erste Schritte
- Verbinden Sie das Gerät mit einer Netzsteckdose (100-240 V).
- Drehen Sie alle LEVEL-Regler vor dem Einschalten auf das Minimum (Linksanschlag).
- Wählen Sie den gewünschten Betriebsmodus am MODE-Schalter.
- Schließen Sie Ihre Audioquellen an die INPUT XLR-Buchsen an.
- Schalten Sie das Gerät mit der POWER-Taste ein.
- Spielen Sie Audiomaterial ab und drehen Sie die LEVEL-Regler der verwendeten Ausgänge so weit auf, bis die CLIP-LED nur gelegentlich aufleuchtet.
Technische Daten
Das Gerät bietet einen Frequenzgang von 10 Hz bis 75 kHz und einen Dynamikbereich von 117 dB. Die Stromaufnahme beträgt 15 W.
Herstellerinformationen
Behringer
Praktische Hilfe
Typische Probleme
Drehen Sie den LEVEL-Regler des betroffenen Kanals gegen den Uhrzeigersinn, um den Ausgangspegel zu verringern, bis die LED nur noch gelegentlich leuchtet.
Stellen Sie sicher, dass das Signal an INPUT A angeschlossen ist, da INPUT B in diesem Modus inaktiv ist.
Vor der Verwendung
- Netzspannung prüfen (100-240 V, 50/60 Hz).
- Alle LEVEL-Regler vor dem Einschalten auf Minimum (Linksanschlag) drehen.
- Gewünschten Betriebsmodus (2-in/4-out oder 1-in/8-out) am MODE-Schalter wählen.
- XLR-Kabel für Audioquellen und Ausgänge bereithalten.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 2-in/4-out Modus
- Zwei separate Eingangssignale werden jeweils auf vier Ausgänge verteilt.
- 1-in/8-out Modus
- Ein Eingangssignal wird auf alle acht Ausgänge verteilt.
Abbildungen und Diagramme

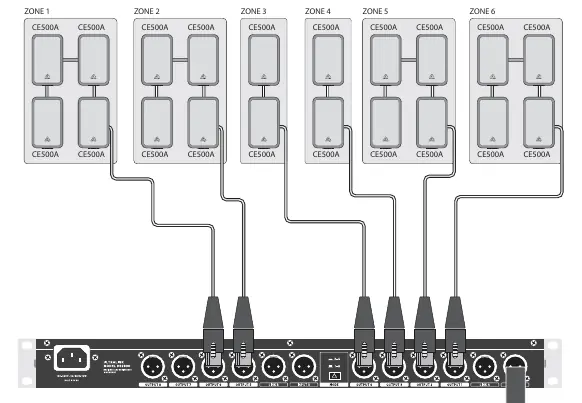

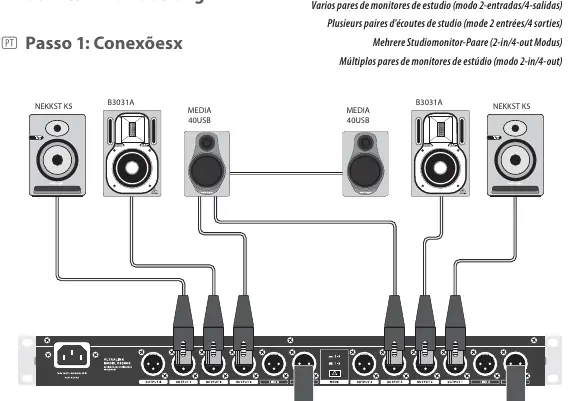

- Die Verkabelungsdiagramme zeigen den Anschluss von Studiomonitoren (2-in/4-out) und die Zonenbeschallung für Restaurants (1-in/8-out).
Modellkompatibilität
- Verwendet symmetrische XLR-Kabel für Ein- und Ausgänge.
