Installationsanleitung für Axxess AXABH-NI1 Nissan Verstärker-Bypass-Kabelbaum
Installationsanleitung für den Axxess AXABH-NI1 Nissan Verstärker-Bypass-Kabelbaum. Enthält Sicherheitshinweise, Werkzeugliste, Verstärkerpositionen und detaillierte Schaltpläne für verschiedene Nissan-Modelle.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Axxess AXABH-NI1 ist ein Kabelbaum zur Umgehung des Werksverstärkers in Nissan-Fahrzeugen. Die Installation erfordert das Abklemmen der Batterie, das Identifizieren des Verstärkerstandorts und das korrekte Verbinden der Kabel gemäß den fahrzeugspezifischen Schaltplänen. S. 1, 2, 3, 4
Wichtigste Schritte
- Batterie abklemmen S. 1
- Verstärkerstandort identifizieren S. 2
- Kabel gemäß Schaltplan verbinden S. 3, 4, 5, 6
Probleme und Lösungen
Unsicherheit über Lautsprecherbelegung
Verwenden Sie einen Tongenerator oder prüfen Sie die Werksverkabelung. Alternativ kann die Impedanz mit einem Multimeter gemessen werden.
S. 1Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Sicherheit und Werkzeuge S. 1
- Verstärkerstandorte S. 2
- Verkabelungstabellen S. 3, 4, 5, 6
- Technischer Support S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Axxess AXABH-NI1 ist ein Kabelbaum, der speziell entwickelt wurde, um den Werksverstärker in verschiedenen Nissan-Fahrzeugen (Baujahre ab 2008) zu umgehen. Diese Anleitung führt Sie durch die notwendigen Schritte zur Installation, einschließlich der Identifizierung des Verstärkerstandorts und der korrekten Verkabelung.
Sicherheitshinweise
Bevor Sie mit der Installation beginnen, beachten Sie unbedingt folgende Sicherheitsvorkehrungen:
- Entfernen Sie den Zündschlüssel aus dem Zündschloss.
- Klemmen Sie den Minuspol der Fahrzeugbatterie ab.
- Stellen Sie sicher, dass alle Verbindungen sicher und fest sind, bevor Sie die Zündung wieder einschalten, um das System zu testen.
Benötigte Werkzeuge
Für eine ordnungsgemäße Installation werden folgende Werkzeuge empfohlen:
- Crimpzange und passende Verbinder oder Lötkolben, Lötzinn und Schrumpfschlauch
- Isolierband
- Seitenschneider
- Kabelbinder
- Multimeter

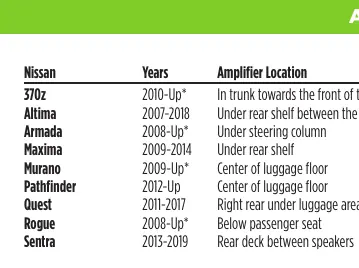

Verstärkerstandorte
Die Position des Werksverstärkers variiert je nach Fahrzeugmodell:
- 370z: Im Kofferraum in Richtung Fahrzeugfront
- Altima (2007-2018): Unter der Heckablage zwischen den hinteren Lautsprechern
- Armada: Unter der Lenksäule
- Maxima: Unter der Heckablage
- Murano: In der Mitte des Kofferraumbodens
- Pathfinder: In der Mitte des Kofferraumbodens
- Quest: Hinten rechts unter dem Kofferraumbereich
- Rogue: Unter dem Beifahrersitz
- Sentra: Heckablage zwischen den Lautsprechern
Verkabelung und Anschlüsse
Die Anleitung enthält detaillierte Tabellen für die Kabelfarben und deren Zuordnung zu den Lautsprechern (z. B. Hochtöner, Tieftöner, Center-Lautsprecher) für die spezifischen Fahrzeugmodelle und Baujahre. Wenn Sie unsicher sind, ob das Fahrzeug über einen bestimmten Lautsprecher verfügt, verwenden Sie einen Tongenerator oder prüfen Sie die Werksverkabelung. Alternativ kann die Impedanz der Kabel mit einem Multimeter gemessen werden.
Technischer Support
Bei Schwierigkeiten steht der technische Support von Axxess zur Verfügung:
Telefon: 386-257-1187E-Mail: [email protected]-Zeiten (Eastern Standard Time): Montag - Freitag 9:00 - 19:00 Uhr, Samstag 10:00 - 19:00 Uhr, Sonntag 10:00 - 16:00 Uhr
Praktische Hilfe
Typische Probleme
Unsicherheit über die Lautsprecherbelegung im Fahrzeug
Verwenden Sie einen Tongenerator, prüfen Sie die Werksverkabelung auf Belegung oder messen Sie die Impedanz der Kabel mit einem Multimeter.
Vor der Verwendung
- Zündschlüssel abziehen
- Minuspol der Batterie abklemmen
- Benötigte Werkzeuge (Crimpzange/Lötkolben, Multimeter, etc.) bereitlegen
- Verstärkerposition im Fahrzeug identifizieren
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Anleitung bietet tabellarische Übersichten der Kabelfarben für spezifische Nissan-Modelle, um die korrekte Zuordnung der Lautsprecheranschlüsse zu erleichtern.
Modellkompatibilität
- Kompatibel mit einer Vielzahl von Nissan-Modellen ab Baujahr 2008.
- Die Verkabelung variiert je nach Fahrzeugmodell und Baujahr; prüfen Sie die spezifische Tabelle für Ihr Fahrzeug.
