Installationsanleitung für Avigilon AI NVR Standard 10GbE Kit

Wichtige Informationen aus der Anleitung

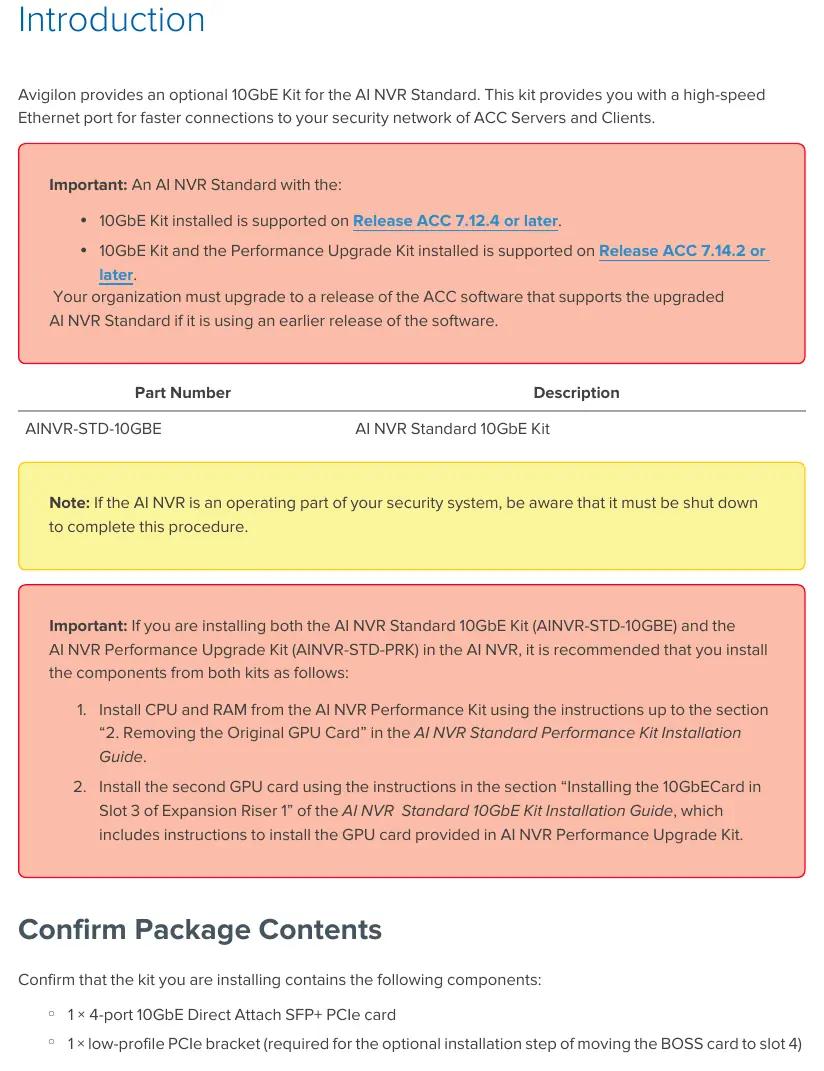

Dieses Dokument beschreibt die Installation des 10GbE-Kits für den Avigilon AI NVR Standard. Das Kit bietet einen Hochgeschwindigkeits-Ethernet-Anschluss für verbesserte Verbindungen zu ACC-Servern und Clients. Wichtig: Stellen Sie sicher, dass Ihre ACC-Software auf Version 7.12.4 oder höher aktualisiert ist. Falls Sie zusätzlich das Performance Upgrade Kit installieren, ist Version 7.14.2 oder höher erforderlich.

Lieferumfang und Voraussetzungen

Das Kit enthält:

• 1x 4-Port 10GbE Direct Attach SFP+ PCIe-Karte
• 1x Low-Profile PCIe-Halterung (für optionale BOSS-Karten-Verschiebung)

Benötigtes Werkzeug (nicht enthalten):

• Phillips #2 Schraubendreher
• Antistatik-Matte und Antistatik-Armband

Vorbereitung der Installation

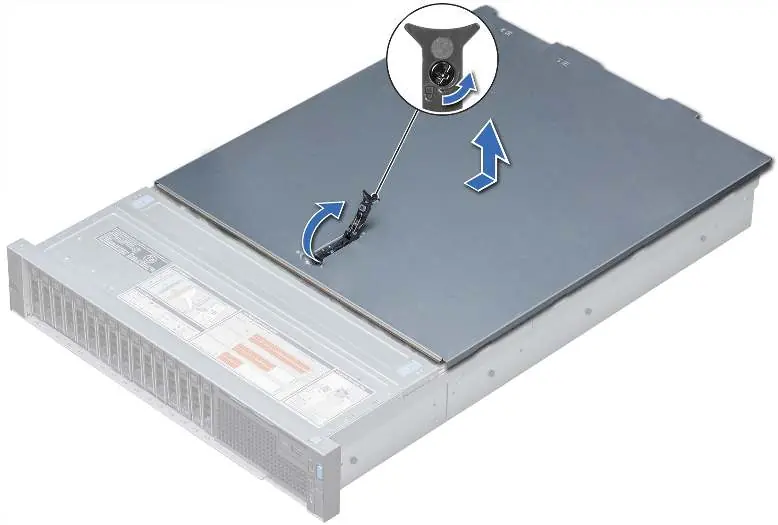

Bevor Sie beginnen, schalten Sie den AI NVR vollständig aus und trennen Sie alle Kabel und Peripheriegeräte. Entfernen Sie das Gerät gegebenenfalls aus dem Rack. Öffnen Sie das Gehäuse, indem Sie die Verriegelung an der Oberseite entriegeln, anheben und nach hinten drehen. Verwenden Sie bei Bedarf einen Schraubendreher, um Transportschrauben zu entfernen.

Installation der 10GbE-Karte

Die Vorgehensweise hängt davon ab, ob Sie das AI NVR Performance Upgrade Kit installiert haben oder planen zu installieren:

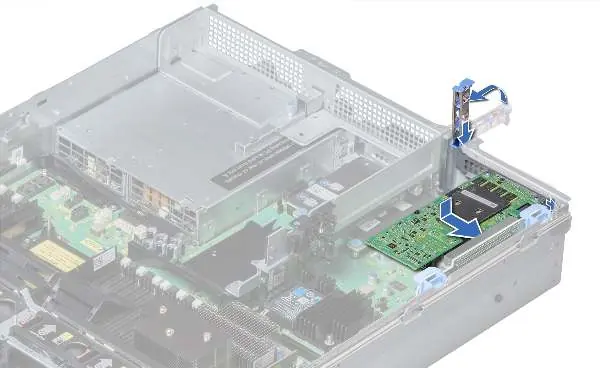

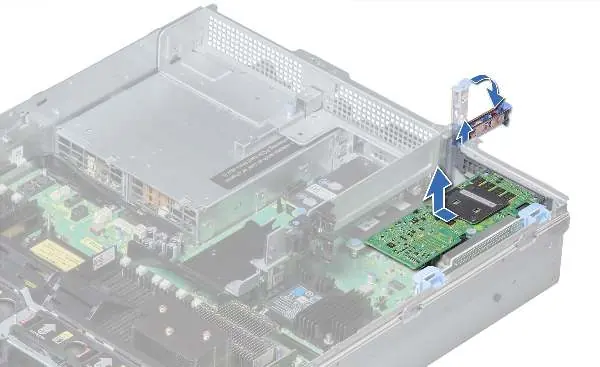

• Ohne Performance Upgrade Kit: Die 10GbE-Karte wird in Slot 2 des Expansion Riser 1 installiert. Entfernen Sie dazu die Grafikkarte aus Slot 1, setzen Sie die 10GbE-Karte in Slot 2 ein und installieren Sie die Grafikkarte wieder in Slot 1.

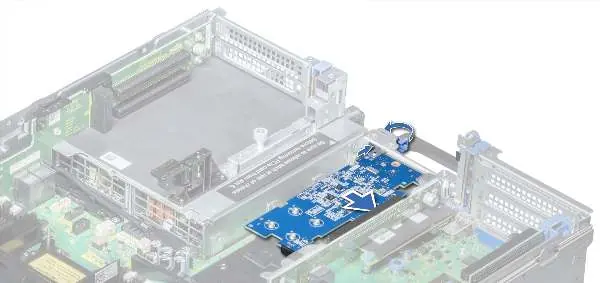

• Mit Performance Upgrade Kit: Hier müssen alle Karten aus Expansion Riser 1 entfernt werden. Bei älteren Modellen muss die BOSS-Karte von Slot 3 auf Slot 4 (Riser 2) verschoben werden. Die 10GbE-Karte wird dann in Slot 3 installiert, während die GPUs in ihre ursprünglichen Slots zurückkehren.

Achten Sie beim Einsetzen der Karten darauf, dass die Kantenstecker fest in den Anschlüssen sitzen und die Verriegelungen korrekt schließen.

Abschluss der Installation

Nachdem alle Komponenten installiert sind, schließen Sie das Gehäuse, montieren Sie das Gerät bei Bedarf wieder im Rack, schließen Sie alle Kabel an und schalten Sie das System ein. Stellen Sie sicher, dass beide 750W-Netzteile mit Strom versorgt werden.

Überprüfung der Installation

Loggen Sie sich in den ACC Client ein, navigieren Sie zu Site Setup und öffnen Sie das Server Management für den AI NVR. Überprüfen Sie unter Network, ob die neuen 10GbE-Ports gelistet sind. Auf dem Tab General können Sie unter Controller Info die Verfügbarkeit der Karte (Ethernet Controller X710) und unter Transceiver Info den Typ (10G Base-SR) bestätigen.
