Installationsanleitung für Avigilon H5SL Bullet-Kamera

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält Installations- und Betriebsinformationen für die Avigilon H5SL Bullet-Kamera. Die Installation darf nur von qualifiziertem Personal durchgeführt werden. Das Gerät wird ausschließlich über Power over Ethernet (PoE) mit Strom versorgt (48 VDC, 9W min). Vor der Inbetriebnahme muss ein Benutzer mit Administratorrechten erstellt werden.

Produktübersicht

Die Kamera besteht aus verschiedenen Komponenten, die für die Installation und Wartung wichtig sind:

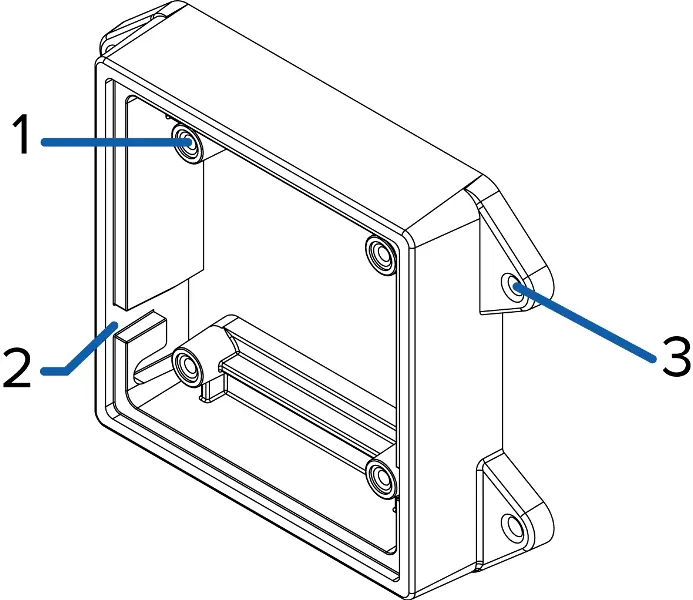

• Montagehalterung: Enthält Montagehaken und Löcher zur Befestigung an der Oberfläche.

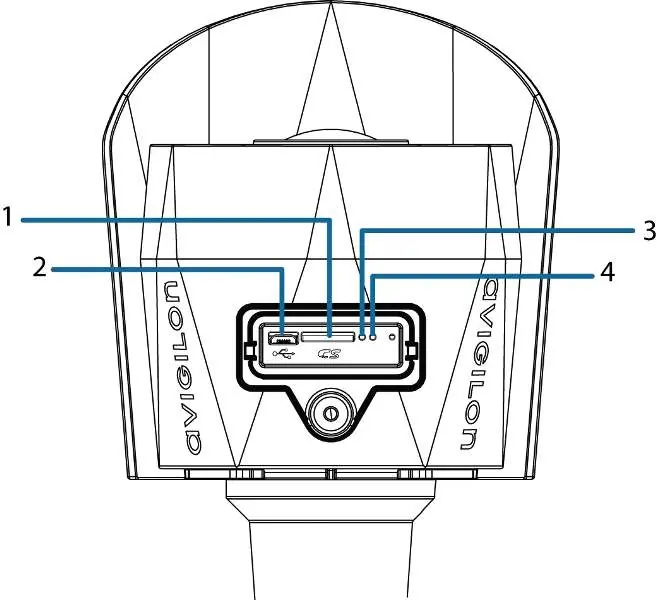

• Konfigurationspanel: Befindet sich unter einer Abdeckung und enthält den microSD-Kartenslot, einen Micro-USB-Port (für Wi-Fi-Adapter) sowie Status-LEDs.
• Anschlüsse: Die Kamera nutzt einen Ethernet-Port für Strom und Daten sowie Kabel für externe Audio- und I/O-Geräte.

Installation

Befolgen Sie diese Schritte zur Installation:

1. Verwenden Sie die Montageschablone, um Löcher in die Montagefläche zu bohren.
2. Bohren Sie ein Loch für die Kabeleinführung und ziehen Sie das Ethernet-Kabel hindurch.
3. Befestigen Sie die Montagehalterung an der Oberfläche oder einer Anschlussdose.
4. Hängen Sie die Kamera mit den Montagehaken in die Halterung ein.
5. Schließen Sie externe Audio- oder I/O-Geräte an die entsprechenden Kabel an, falls erforderlich.
6. Installieren Sie die schützende Kabeltülle über dem Ethernet-Anschluss, um Feuchtigkeit und Staub fernzuhalten.
7. Verbinden Sie das Netzwerkkabel mit dem Ethernet-Port der Kamera.
8. Verstauen Sie überschüssige Kabel in der Kabeleinführung.

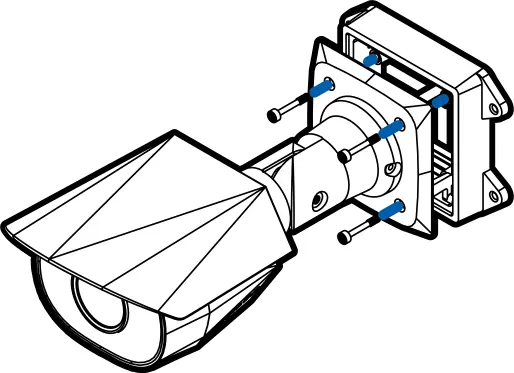

9. Richten Sie die Kamera aus und befestigen Sie sie mit den Schrauben an der Halterung.

Konfiguration und Inbetriebnahme

Kameras, die nach dem 1. Januar 2020 hergestellt wurden, haben keinen Standard-Benutzernamen oder -Passwort. Sie müssen einen Administrator-Benutzer erstellen, bevor die Kamera betriebsbereit ist. Dies kann über die Weboberfläche, das Camera Configuration Tool, den USB-Wi-Fi-Adapter, die Avigilon Control Center Software oder Avigilon Cloud Services erfolgen.

Fehlerbehebung

Wenn die Kamera nicht wie erwartet funktioniert, können Sie sie auf die Werkseinstellungen zurücksetzen. Verwenden Sie dazu den Firmware-Revert-Knopf im Konfigurationspanel:

• Stellen Sie sicher, dass das Gerät eingeschaltet ist.
• Drücken Sie mit einem geeigneten Werkzeug (z. B. einer aufgebogenen Büroklammer) vorsichtig auf den Firmware-Revert-Knopf.
• Halten Sie den Knopf für drei Sekunden gedrückt und lassen Sie ihn dann los.

Achten Sie bei LED-Fehlern darauf, dass die Kamera mit Strom versorgt wird und ein funktionierendes Netzwerkkabel verwendet wird.

Sicherheitshinweise

• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen.
• Setzen Sie die Kabel keiner übermäßigen Belastung oder Quetschung aus.
• Öffnen oder demontieren Sie das Gerät nicht; es gibt keine vom Benutzer zu wartenden Teile.
• Verwenden Sie nur von Avigilon empfohlenes Zubehör.
• Verwenden Sie keine starken oder scheuernden Reinigungsmittel.
