Bedienungsanleitung für Dual-Technologie-Melder AMC MOUSE 02 / MOUSE 02/P

Schnellstartanleitung und technisches Handbuch für den AMC MOUSE 02 / MOUSE 02/P Dual-Technologie-Melder. Erfahren Sie mehr über Installation, Verkabelung, DIP-Schalter-Einstellungen und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der AMC MOUSE 02 / MOUSE 02/P ist ein digitaler Dual-Technologie-Melder (PIR und Mikrowelle), der für den Innenbereich konzipiert ist. Er verfügt über eine Antimask-Funktion, eine Reichweite von 15 Metern und einen Erfassungswinkel von 90°. Das Gerät ist in einer speziellen Version für Haustiere (Pet Immune bis 15 kg) erhältlich (MOUSE 02/P).

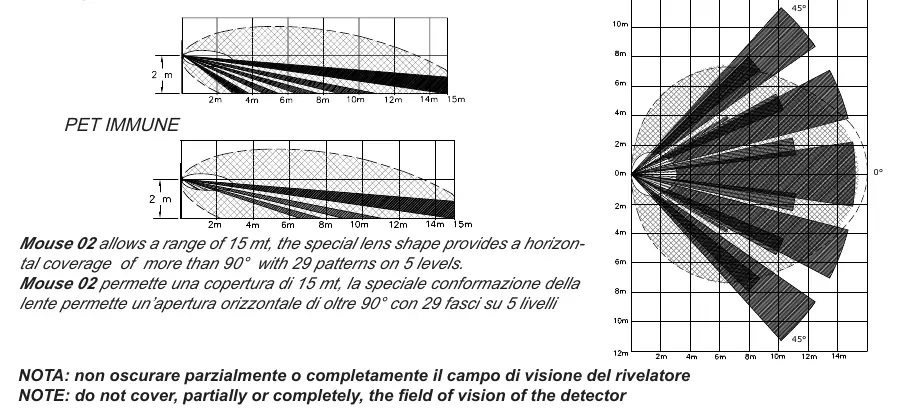

Erfassungsbereich und Linsendiagramm
Erfassungsbereich und Linsendiagramm

Installation

Die Installation sollte von qualifiziertem Personal durchgeführt werden. Befolgen Sie diese Schritte:

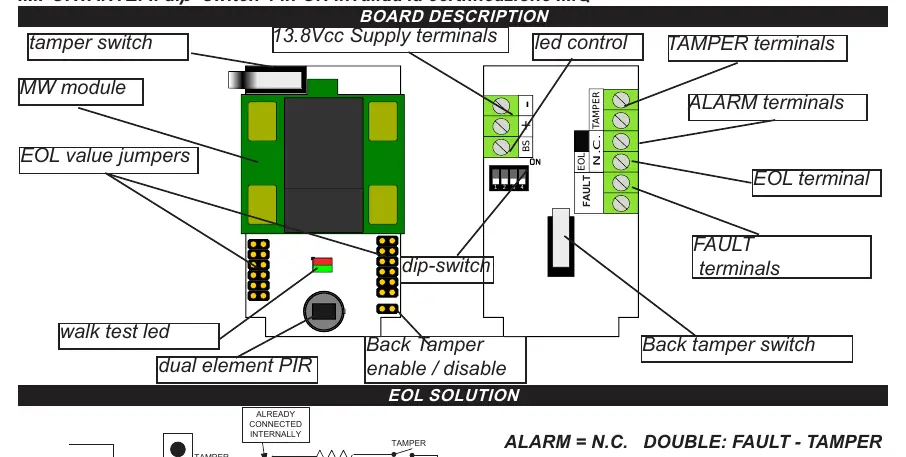

Platinenbeschreibung und Anschlüsse
Platinenbeschreibung und Anschlüsse

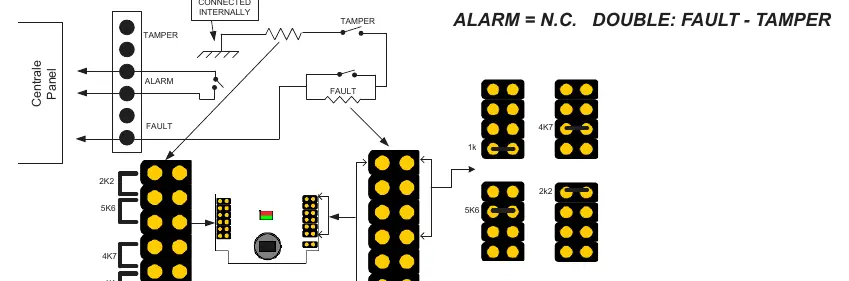

EOL-Widerstandslösungen
EOL-Widerstandslösungen

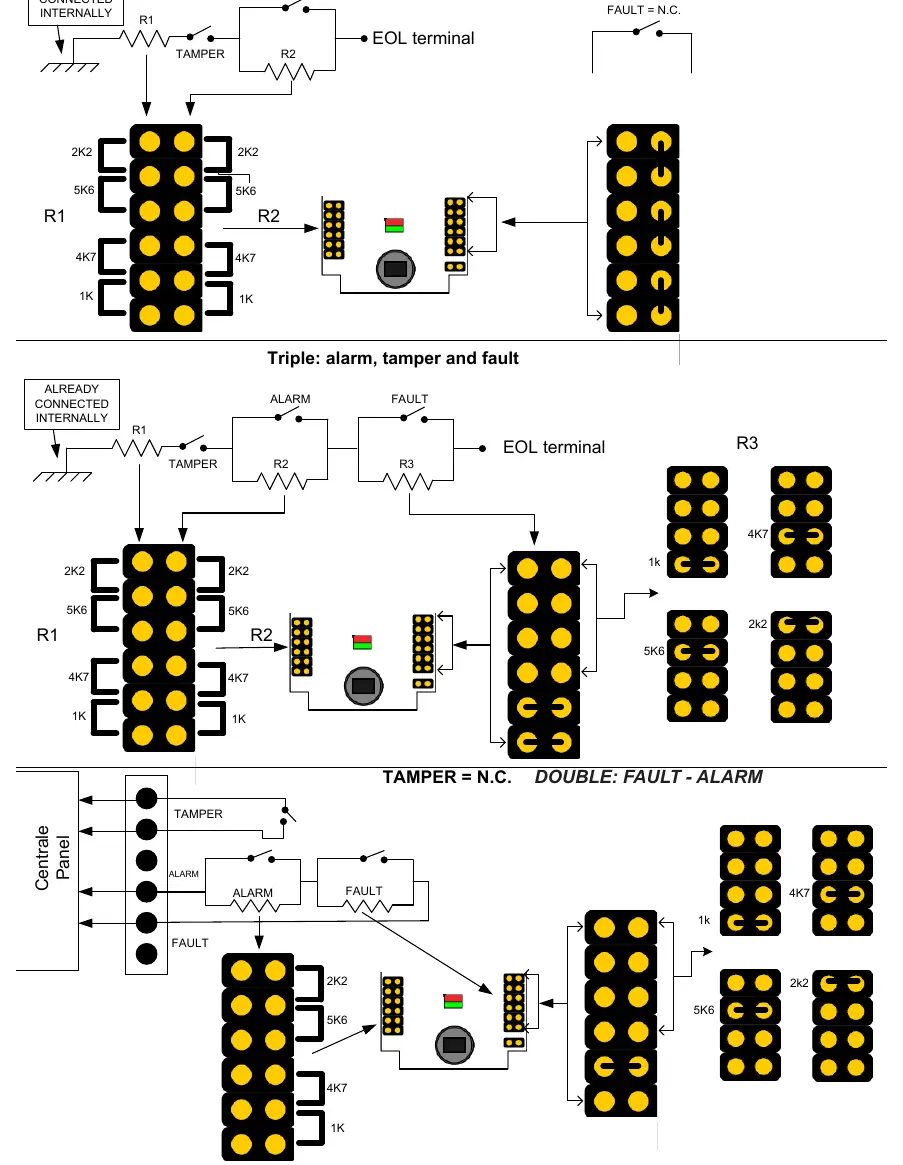

Verdrahtungsdiagramme
Verdrahtungsdiagramme
  • Öffnen Sie das Gehäuse, indem Sie mit einem kleinen Schraubendreher auf den runden Zahn an der Unterseite drücken.
  • Entnehmen Sie die Platine aus dem Gehäuseboden, indem Sie vorsichtig auf die ABS-Halterungen hebeln.
  • Durchbohren Sie die gewünschten Montageausbrüche am Gehäuseboden oder verwenden Sie die optionale Gelenkhalterung.
  • Die empfohlene Montagehöhe beträgt 2 Meter.
  • Führen Sie das Kabel durch die Führung auf der Rückseite und durch das obere Loch nach außen.
  • Verkabeln Sie die Anschlüsse gemäß dem Schaltplan.

Inbetriebnahme und Warm-Up

Nach dem Einschalten der Stromversorgung beginnt eine einminütige Warm-Up-Phase, in der die LEDs abwechselnd leuchten. Nach dieser Zeit können Reichweitentests und Maskierungserkennungen durchgeführt werden. Wenn DIP-Schalter 1 auf ON steht, zeigen die LEDs den Status an: Grün für Mikrowelle, Orange für Infrarot, Rot für Alarm.

DIP-Schalter-Einstellungen

Das Gerät verfügt über DIP-Schalter zur Konfiguration:

  • DIP 1: Walk-Test-LED (OFF = deaktiviert, ON = aktiviert).
  • DIP 2: Impulszähler (OFF = 1 Impuls, ON = 2 Impulse).
  • DIP 3: Reichweite (OFF = 7m, ON = 15m).
  • DIP 4: FAULT-Ausgang (OFF = FAULT und Alarm zusammen, ON = nur FAULT). Hinweis: DIP 4 auf ON hebt die IMQ-Zulassung auf.

Antimasking und Selbsttest

Der Melder führt alle 10 Stunden einen Selbsttest der Hardware (PIR, Mikrowelle, Stromversorgung) durch. Bei einem Fehler wird der FAULT-Ausgang geöffnet und der Fehlertyp per LED signalisiert:

  • Grün blinkend: Mikrowellen-Anomalie.
  • Orange blinkend: Infrarot-Anomalie.
  • Kurzes rotes Blinken: Stromversorgungsfehler (Spannung < 9.5V oder > 15V).

Technische Daten

  • Spannungsversorgung: 9.5 bis 15 V DC (nominal 13.8V).
  • Stromaufnahme: 24 mA / 30 mA bei 13.8V.
  • Betriebstemperatur: -10°C bis +55°C.
  • Alarmkontakt: 100 mA - 60 V - 16 Ohm.
  • Abmessungen: 110 x 60 x 46 mm.

Herstellerinformationen

AMC Elettronica

Markenprofil

Praktische Hilfe

Typische Probleme

LED blinkt grün

Mikrowellen-Anomalie erkannt. Überprüfen Sie die Umgebung und die Hardware.

LED blinkt orange

Infrarot-Anomalie erkannt. Überprüfen Sie den PIR-Sensor.

LED blinkt kurz rot

Stromversorgungsfehler. Die Spannung liegt außerhalb des Bereichs (unter 9.5V oder über 15V).

Fehlalarme

Überprüfen Sie die Einstellung des Impulszählers (DIP 2) und stellen Sie sicher, dass das Sichtfeld nicht blockiert ist.

Vor der Verwendung

  • Spannungsversorgung auf 9.5V - 15V DC prüfen.
  • Montagehöhe von 2 Metern einhalten.
  • Gehäuse vorsichtig öffnen (nicht mit Gewalt).
  • EOL-Widerstände gemäß dem gewählten Schaltplan (Doppel/Dreifach) korrekt anschließen.
  • DIP-Schalter für Reichweite und Impulszähler vor der Montage konfigurieren.

Technische Daten in der Praxis

Spannungsbereich
9.5V bis 15V DC für den Betrieb erforderlich.
Betriebstemperatur
-10°C bis +55°C.

Abbildungen und Diagramme

  • Verdrahtungsdiagramme zeigen den Anschluss von EOL-Widerständen für verschiedene Konfigurationen (Doppel/Dreifach-Abschluss).
  • Die Gehäuseansicht zeigt die Position der Montageausbrüche und des Sabotagekontakts.

Modellkompatibilität

  • MOUSE 02/P ist die 'Pet Immune'-Version (bis 15kg).
  • DIP-Schalter 4 auf ON deaktiviert die IMQ-Zulassung.
