Bedienungsanleitung für AVerMedia EzRecorder 330 Video-Capture-Box
Erfahren Sie, wie Sie den AVerMedia EzRecorder 330 einrichten und nutzen. Diese Anleitung deckt die Installation, Aufnahme-Modi, Live-Streaming, NAS-Konfiguration und Fehlerbehebung ab.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der AVerMedia EzRecorder 330 ist ein eigenständiger Video-Rekorder, der Aufnahmen und Live-Streaming ohne Computer ermöglicht. Bitte beachten Sie, dass das Gerät keine HDCP-geschützten Signale (z. B. von bestimmten Streaming-Diensten oder Blu-ray-Playern) aufnehmen, streamen oder anzeigen kann. Für den Betrieb ist ein kompatibles Speichermedium (microSD, USB-Festplatte oder NAS) erforderlich.
Installation
Die Installation erfolgt in wenigen Schritten:

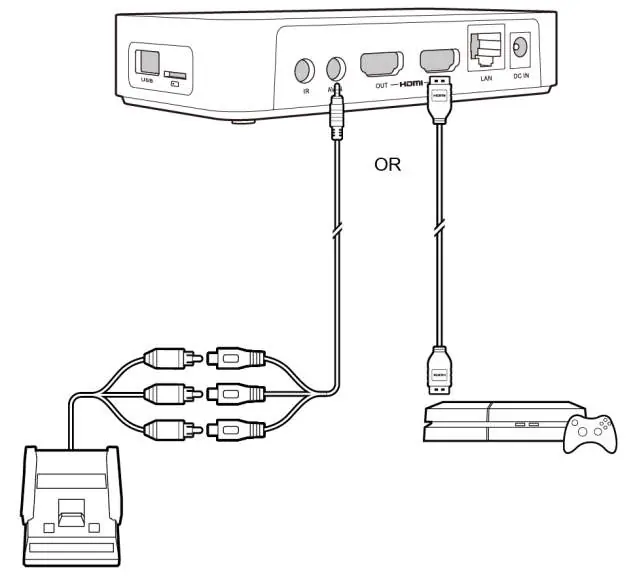

- Videoquelle anschließen: Verbinden Sie Ihre Konsole oder Set-Top-Box über HDMI oder Composite-Kabel mit dem ER330.
- TV verbinden: Schließen Sie den ER330 über ein HDMI-Kabel an Ihren Fernseher an.
- IR-Blaster (optional): Verbinden Sie das IR-Blaster-Kabel mit dem IR-Sensor Ihrer Set-Top-Box, um die automatische Aufnahme zu ermöglichen.
- Stromversorgung: Schließen Sie das Netzteil an und schalten Sie das Gerät ein.
Fernbedienung
Die Fernbedienung ist das primäre Steuerungselement. Wichtige Tasten sind:
- POWER: Gerät ein-/ausschalten oder Aufnahme starten/stoppen.
- T.REC: Timer-Aufnahme starten.
- Record-Taste: Manuelle Aufnahme starten/stoppen.
- Stream-Taste: Live-Streaming starten/stoppen.
- Instant Highlight: Nachträgliche Aufnahme des zuletzt Geschehenen.
- F1, F2, F3: Funktionstasten für kontextabhängige Aktionen auf dem Bildschirm.
Erste Einrichtung
Beim ersten Einschalten führt Sie ein Einrichtungsassistent durch den Prozess:
- Wählen Sie Ihre bevorzugte Sprache.
- Aktivieren Sie den HDMI-Pass-Through (empfohlen).
- Konfigurieren Sie das Speichermedium und die Netzwerkverbindung.
Aufnahme-Funktionen
Das Gerät bietet verschiedene Aufnahmemethoden:
- Standard-Aufnahme: Drücken Sie die Record-Taste auf der Fernbedienung.
- Timer-Aufnahme: Nutzen Sie die T.REC-Taste, um die Dauer festzulegen.
- Geplante Aufnahme: Über das Menü "Schedule List" können Start- und Endzeiten für Aufnahmen programmiert werden.
- Instant Highlight: Ermöglicht das Speichern von Inhalten, die bereits vergangen sind (muss in den Einstellungen aktiviert werden).
Live-Streaming
Der ER330 unterstützt direktes Streaming zu Plattformen wie Twitch, Facebook und YouTube:
- Gehen Sie zu Menü > Einstellungen > Streaming.
- Wählen Sie die Plattform und drücken Sie F1, um sich anzumelden.

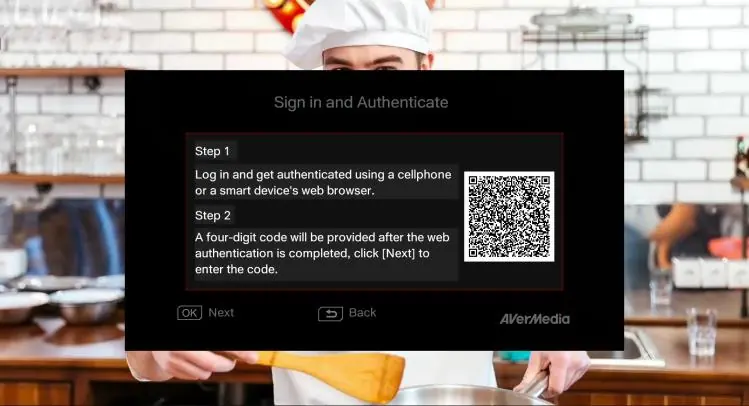

- Scannen Sie den angezeigten QR-Code mit Ihrem Smartphone und folgen Sie den Anweisungen auf der Webseite, um Ihr Konto zu verknüpfen.
- Drücken Sie die Stream-Taste auf der Fernbedienung, um das Streaming zu starten.
Speichermedien
Unterstützte Speichermedien:
- microSD-Karte: microSDXC, FAT32 oder exFAT, UHS-I Speed Class 3 (U3) A2 V30 oder höher empfohlen.
- USB-Festplatte/SSD: NTFS oder exFAT formatiert, 500 GB oder mehr empfohlen.
- NAS: Netzwerkverbindung erforderlich (empfohlen: 10 Mbps).
Technische Daten
- Max. Pass-Through: 4Kp60
- Max. Aufnahme: 1080p60
- Aufnahmeformat: MPEG 4 (H.264 + AAC) oder (H.265 + AAC)
- Netzwerk: Ethernet (10/100 Base-T)
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Kein Bild oder Ton
Überprüfen Sie die HDMI-Verbindungen. Beachten Sie, dass HDCP-geschützte Signale nicht unterstützt werden.
Aufnahme startet nicht
Stellen Sie sicher, dass ein kompatibles Speichermedium (exFAT/NTFS) korrekt angeschlossen und erkannt wurde.
NAS-Aufnahme schlägt fehl
Stellen Sie sicher, dass die Netzwerkgeschwindigkeit mindestens 10 Mbps beträgt und das Gerät im gleichen Netzwerksegment ist.
Vor der Verwendung
- HDMI-Kabel für Videoquelle und TV bereitstellen.
- Kompatibles Speichermedium (microSD, USB-HDD oder NAS) vorbereiten.
- Internetverbindung für Streaming-Funktionen prüfen.
- IR-Blaster für Set-Top-Boxen (optional) anschließen.
Technische Daten in der Praxis
- Max. Pass-Through
- 4Kp60 - Die maximale Auflösung, die an den Fernseher weitergegeben wird.
- Max. Aufnahme
- 1080p60 - Die maximale Auflösung der gespeicherten Videodatei.
- Speicherformate
- exFAT oder NTFS sind für die Speichermedien erforderlich.
Abbildungen und Diagramme
- Anschlussdiagramm zeigt die Verbindung von Videoquelle (Konsole/Set-Top-Box) und TV über HDMI.
- Fernbedienungsübersicht erklärt Tasten für Aufnahme, Streaming und Menüführung.
Modellkompatibilität
- Unterstützt keine HDCP-geschützten Signale.
- NAS-Aufnahme erfordert eine stabile Netzwerkverbindung.
