Reparaturanleitung für ASUS VivoBook 17X M1703QA

Wichtige Informationen zur Selbstreparatur

Dieses Handbuch bietet Anleitungen für die Selbstreparatur (Customer Self Repair, CSR) des ASUS VivoBook 17X M1703QA. Es deckt das Öffnen des Gehäuses sowie den Austausch von RAM und M.2 SSD ab. Bitte beachten Sie, dass diese Arbeiten unter Einhaltung strenger Sicherheitsvorkehrungen durchgeführt werden müssen.

Vorbereitung und Sicherheit

Bevor Sie mit der Reparatur beginnen, beachten Sie folgende Sicherheitshinweise:

• Trennen Sie alle Peripheriegeräte, Telefonleitungen und das Netzkabel.
• Entfernen Sie den Akku (falls zutreffend), bevor Sie Komponenten installieren oder entfernen.
• Tragen Sie antistatische Handschuhe oder verwenden Sie ein geerdetes Armband, um elektrostatische Entladungen (ESD) zu vermeiden.
• Halten Sie Flüssigkeiten und Feuchtigkeit vom Gerät fern.
• Verwenden Sie nur zertifizierte Ersatzteile von ASUS oder autorisierten Händlern.

Benötigte Werkzeuge

Für die Reparatur benötigen Sie folgende Werkzeuge:

• Schraubendreher (#1)
• Nicht-leitendes Hebelwerkzeug (Pry Tool)
• Pinzette
• Antistatische Handschuhe

Gehäuse öffnen (Base Cover)

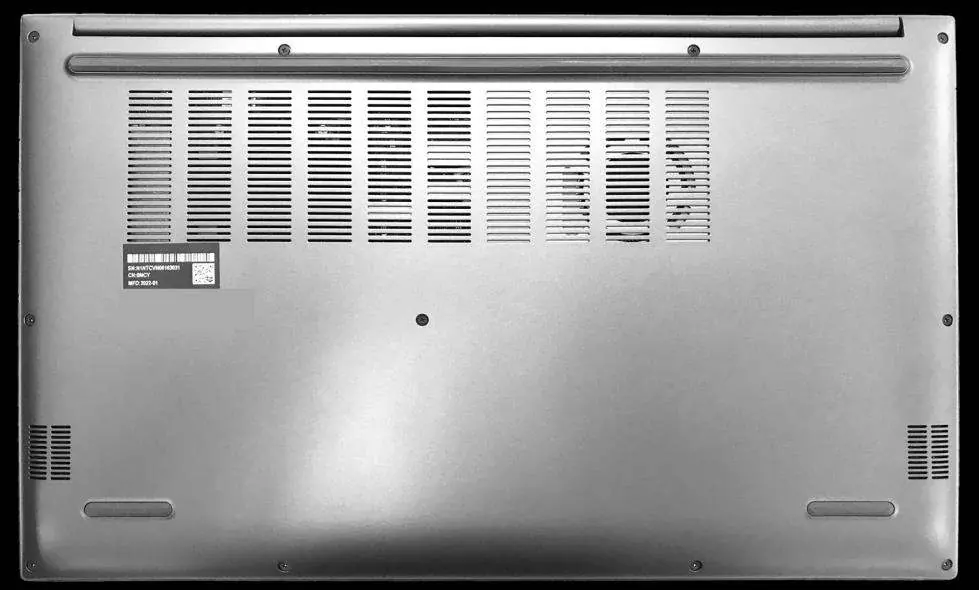

1. Entfernen Sie alle Schrauben an der Unterseite des Notebooks.
2. Verwenden Sie das nicht-leitende Hebelwerkzeug, um das Gehäuse vorsichtig an den markierten Stellen anzuheben.
3. Vermeiden Sie es, das Werkzeug entlang der Seite zu schieben, um Schäden zu vermeiden.
4. Heben Sie die Abdeckung vorsichtig ab.
5. Wichtig: Trennen Sie nach dem Öffnen des Gehäuses sofort das Akkukabel vom Mainboard.

RAM-Modul austauschen

1. Entfernen Sie das vorhandene RAM-Modul.
2. Falls ein Absorber (Schutzfolie) auf dem RAM klebt, ziehen Sie diesen ab und bewahren Sie ihn für das neue Modul auf.
3. Übertragen Sie das Spezifikationsetikett vom alten Absorber auf das neue RAM-Modul.
4. Setzen Sie das neue RAM-Modul in einem 30°-Winkel in den Steckplatz ein.
5. Drücken Sie das Modul nach unten, bis es hörbar einrastet.

M.2 SSD austauschen

1. Lösen Sie die Schraube, die die SSD hält, und entnehmen Sie das Laufwerk.
2. Entfernen Sie die Absorber von der Vorder- und Rückseite der SSD und bewahren Sie diese auf.
3. Übertragen Sie das Spezifikationsetikett auf das neue Laufwerk.
4. Setzen Sie die neue SSD in einem Winkel von weniger als 15° in den Steckplatz ein.
5. Sichern Sie die SSD mit der Schraube.

Zusammenbau

1. Schließen Sie das Akkukabel wieder an (schwarze Kabelseite zuerst).
2. Setzen Sie die Gehäuseabdeckung leicht geneigt an der Oberseite an.
3. Drücken Sie die Abdeckung fest, beginnend von rechts nach links, dann die Seiten und die Unterseite.
4. Sichern Sie die Abdeckung mit den Schrauben.
