Reparaturanleitung für Asus eee PC 1015px (HDD und Lüfter)

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Prozess zum Austausch des Lüfters sowie den Zugriff auf die Festplatte (HDD) beim Asus eee PC 1015px. Vor Beginn der Arbeiten ist es zwingend erforderlich, den Akku zu entfernen. Für die Wartung des Prozessors und des Kühlkörpers wird neue Arctic Wärmeleitpaste benötigt.

Vorbereitung und Gehäuse öffnen

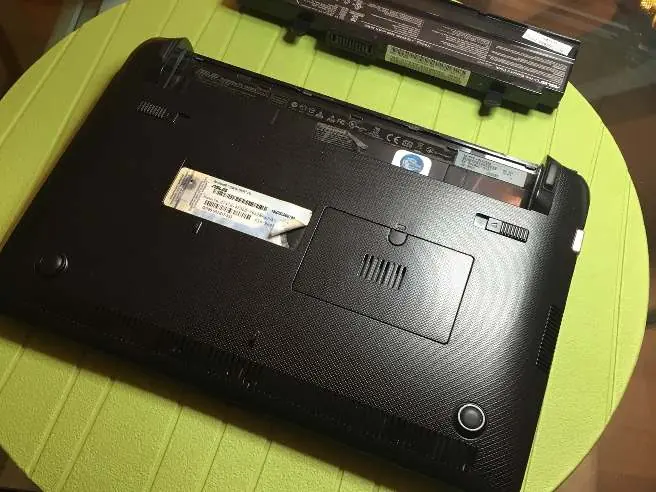

Entfernen Sie zunächst den Akku aus dem Gerät. Lösen Sie anschließend die vier Schrauben an der Unterseite des Laptops. Verwenden Sie einen Schraubendreher, um die zwei Schlitze zu drücken und die Tastaturhaken zu entriegeln. Hebeln Sie vorsichtig die seitlichen Punkte auf und verwenden Sie ein flaches Öffnungswerkzeug, um die Tastatur entlang des gesamten Umfangs auszuklipsen.

Tastatur und interne Komponenten

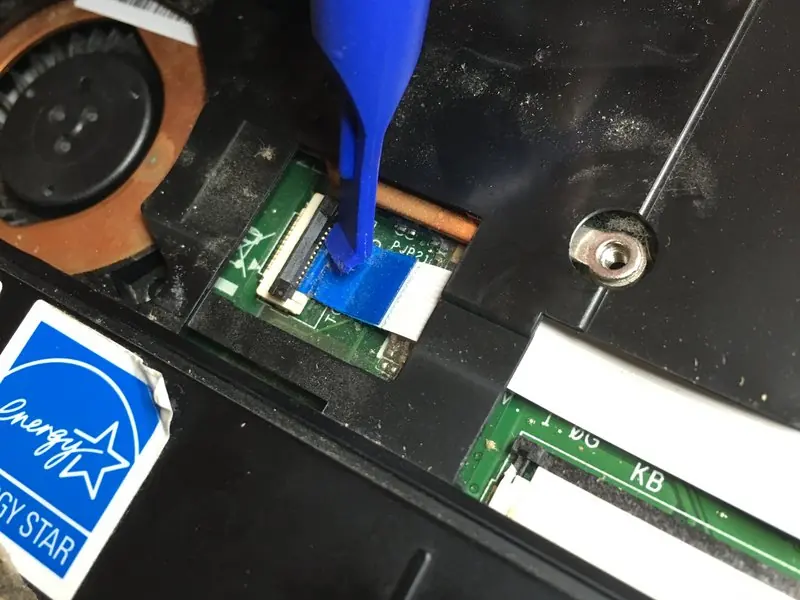

Haken Sie die Tastatur aus und trennen Sie das Flachbandkabel, indem Sie die zwei schwarzen seitlichen Verriegelungen öffnen. Trennen Sie danach die zwei weiteren Flachbandkabel. Entfernen Sie die Schrauben unter der gelben Abdeckung und lösen Sie das Trackpad-Modul, indem Sie an den zwei Punkten hebeln und es entlang des Umfangs lösen. Haken Sie anschließend den Maus-Block aus und entfernen Sie ihn.

Lüfter und Kühlung

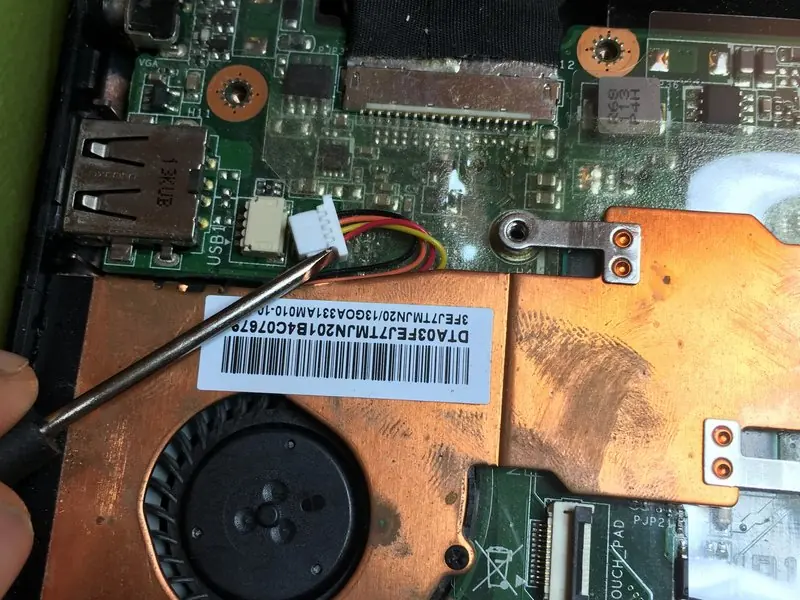

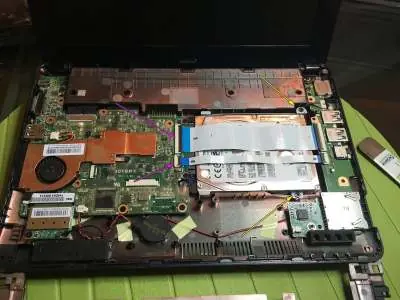

Entfernen Sie die Schrauben des Kühlkörpers und des Lüfters. Trennen Sie das Flachbandkabel des Lüfters. Reinigen Sie sorgfältig die alte Wärmeleitpaste vom Prozessor und dem Kühlkörper, bevor Sie bei der Montage neue Arctic Wärmeleitpaste auftragen.

Festplatte (HDD) austauschen

Um die Festplatte zu ersetzen oder zu entfernen, trennen Sie die zwei Flachbandkabel (markiert mit lila Pfeil) und lösen Sie die zwei Schrauben (markiert mit gelbem Pfeil). Der Zusammenbau erfolgt in umgekehrter Reihenfolge der beschriebenen Schritte.
