Bedienungsanleitung für den 20-Zoll-Bodenbelagsschneider Bullet by MARSHALLTOWN 120-FLR

Wichtige Informationen aus der Anleitung

Dieser Bodenbelagsschneider ist für den professionellen Einsatz konzipiert und ermöglicht staubfreies, leises Schneiden ohne Stromkabel. Vor der ersten Inbetriebnahme ist es wichtig, die Sicherheitsvorkehrungen zu lesen und sicherzustellen, dass das Gerät korrekt montiert und geschmiert ist. Das Gerät ist für Materialien bis zu einer Dicke von 15 mm (5/8 Zoll) und einer Breite von 508 mm (20 Zoll) geeignet.

Produktbeschreibung

Der Bullet by MARSHALLTOWN 120-FLR ist ein vielseitiger Bodenbelagsschneider mit einer robusten Aluminiumkonstruktion. Er verfügt über ein eingebautes Lineal, ein verschiebbares Führungslineal für 45- und 90-Grad-Schnitte sowie metallummantelte Lager für eine lange Lebensdauer.

Montage

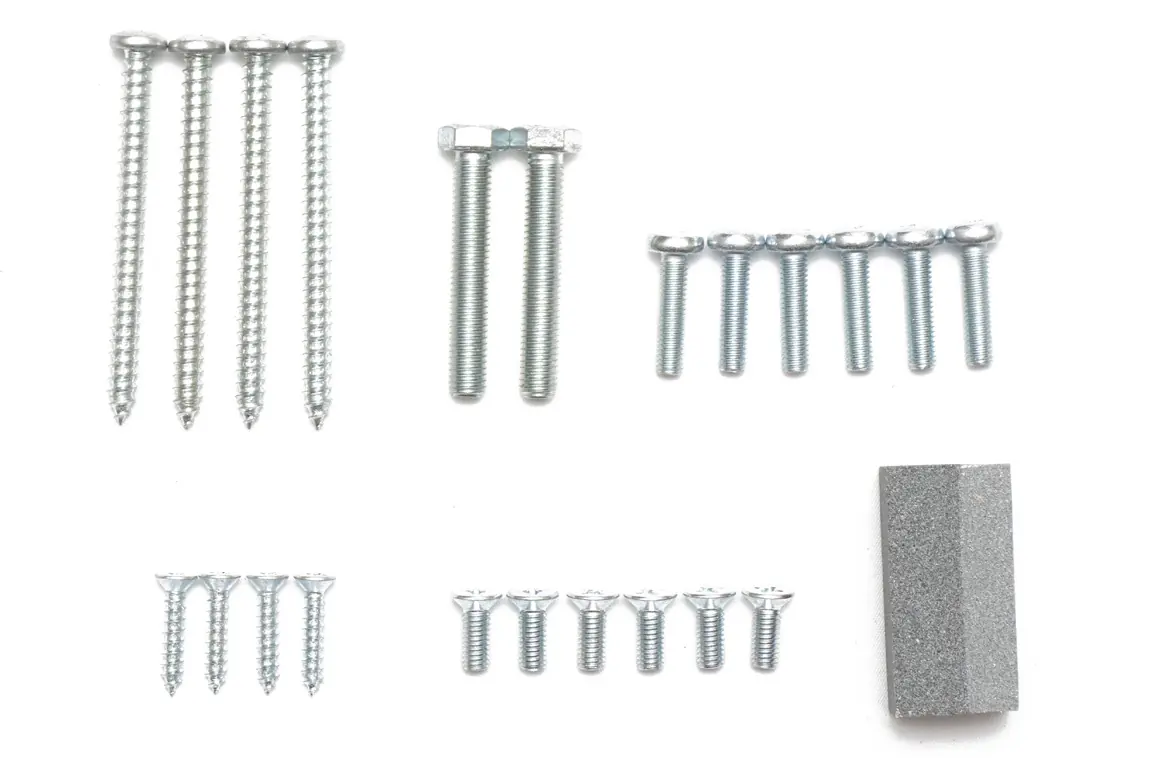

Die Montage erfordert einen Elektrobohrer oder Schlagschrauber mit Nr. 3 Kreuzschlitzeinsatz, einen Kreuzschlitzschraubendreher (Nr. 2 und 3) sowie einen 13-mm-Schraubenschlüssel. Schritte:

1. Montieren Sie die Auflagenstrebe an der Stehplatte.
2. Befestigen Sie die Schneiderbaugruppe an der Auflagenstrebe.
3. Montieren Sie die Auflage an der Schneiderbaugruppe (hinten und vorne).
4. Befestigen Sie die Griffbaugruppe an der Schneiderbaugruppe.
5. Montieren Sie das Führungslineal an der Auflage.
6. Befestigen Sie den Griff an der Griffbaugruppe.

Bedienung

Sicherheitssperre: Zum Sichern des Geräts bei Nichtgebrauch den Stift der Sicherheitssperre in die Schneidbaugruppe schieben. Zum Entsperren den Griff leicht nach unten drücken, den Stift ziehen und den Griff anheben.

Schneiden: Legen Sie das Material auf den Tisch. Halten Sie das Material fest, bis der Schnitt abgeschlossen ist. Drücken Sie den Griff nach unten, um den Schnitt auszuführen. Bei härteren Materialien kann mehr Kraftaufwand erforderlich sein.

45-Grad-Schnitte: Heben Sie das Führungslineal kräftig vom Tisch ab und setzen Sie es in der gewünschten 45-Grad-Position wieder ein.

Wartung

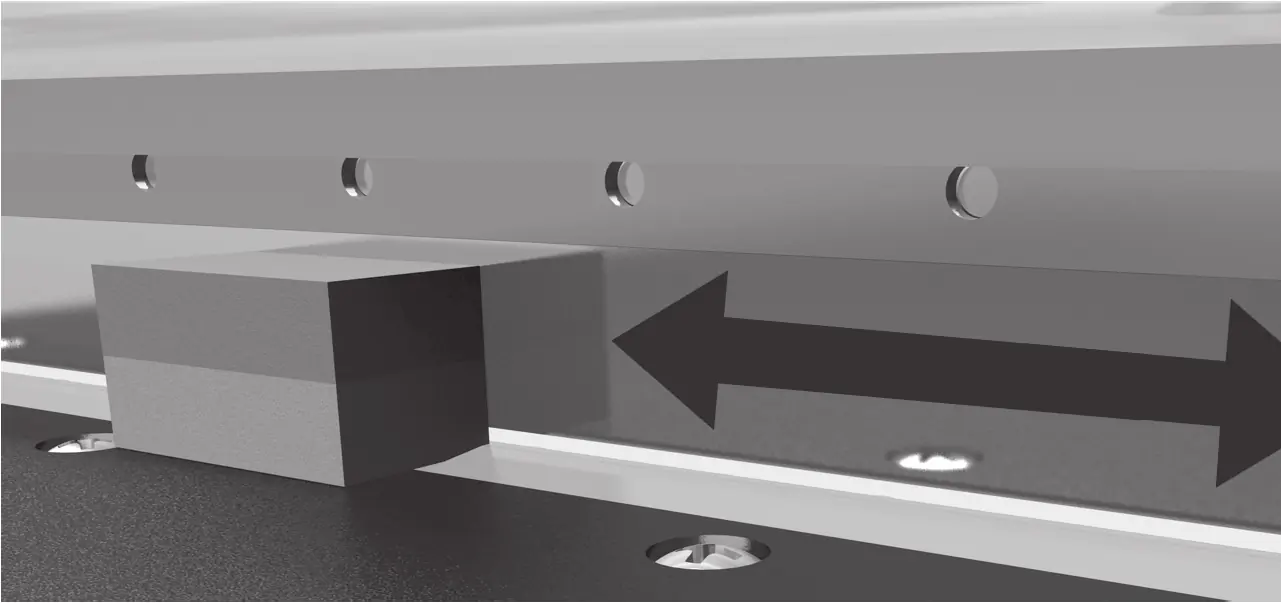

Honen der Klinge: Drücken Sie den Griff nach unten, bis die Klinge 3 mm über dem Tisch steht. Führen Sie den mitgelieferten Honstein 3-4 Mal über die flache Seite der Klinge, um Grate zu entfernen. Bei einem neuen Gerät nach dem 5. Schnitt honen, dann alle 10 Schnitte für die ersten 100 Schnitte, danach einmal pro Projekt.

Schmierung: Schmieren Sie das Gerät alle 100 Schnitte mit leichtem Öl und Radlagerfett an den dafür vorgesehenen Stellen.

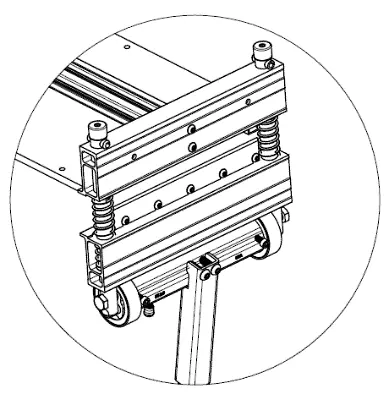

Klingenwechsel: Tragen Sie schnittfeste Handschuhe. Drehen Sie das Gerät um, lösen Sie die Schrauben, entnehmen Sie die Klinge, setzen Sie die neue Klinge mit der flachen Seite zum Tisch ein und ziehen Sie die Schrauben fest.

Fehlerbehebung

Bei Problemen wie Schwierigkeiten beim Schneiden, unsauberen Schnitten oder wenn der Griff nicht zurückkehrt, überprüfen Sie zuerst die Montage, die Schmierung, den Zustand der Klinge (Schärfe) und ob das Material für das Gerät zugelassen ist. Stellen Sie sicher, dass keine Fremdkörper den Schneidweg blockieren.
