Bedienungsanleitung für Roberts 10-616-2A Teppichschneider

Erfahren Sie alles über den Aufbau und die Ersatzteile des Roberts 10-616-2A Teppichschneiders. Dieser Leitfaden bietet eine detaillierte Explosionszeichnung und eine vollständige Liste der Komponenten für Wartung und Reparatur.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als technische Referenz und Ersatzteilkatalog für den Roberts 10-616-2A Conventional Carpet Trimmer. Es bietet eine detaillierte Explosionszeichnung des Geräts, die für die korrekte Montage, Wartung und Identifizierung einzelner Komponenten unerlässlich ist.

Aufbau und Komponenten

Der Teppichschneider besteht aus mehreren präzisen Bauteilen, die für eine effiziente Handhabung und Schnittqualität sorgen. Die wichtigsten Komponenten umfassen:

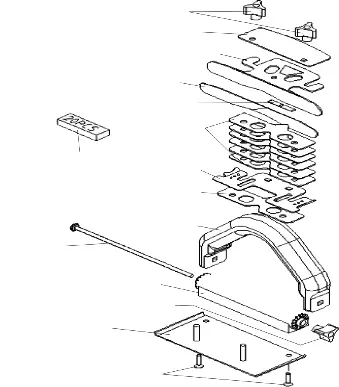

Explosionszeichnung des Roberts 10-616-2A Teppichschneiders

Folding Handle: Der klappbare Griff für eine ergonomische Bedienung.
Base Plate: Die Grundplatte als Basis des Schneiders.
Blade Guide & Blades: Die Klingenführung und die austauschbaren Klingen (10-616-13).
Delrin Guides: Erhältlich als Raised Trim (10-616-01A) und Flat Trim (10-616-01) Varianten für unterschiedliche Schnittanforderungen.
Befestigungselemente: Knöpfe (10-616-03), Handle Bolt (10-616-02) und Trimmer Mount & Screws (10-616-10) zur sicheren Fixierung.

Wartung und Ersatzteile

Für die Instandhaltung des Geräts sind die folgenden Ersatzteilnummern relevant:

10-616-01A: Raised Trim Delrin Guide (12er-Pack)
10-616-01: Flat Trim Delrin Guide (12er-Pack)
10-616-02: Handle Bolt
10-616-03: Knobs
10-616-04: Name Plate
10-615-05: Spacers (6er-Pack)
10-616-06: Black Spacer
10-616-07A: Blade Guide
10-615-08: Blade Clip and Rivet
10-615-09: Locking Plate
10-616-10: Trimmer Mount & Screws
10-616-11: Base Plate
10-616-12: Folding Handle
10-616-13: Blades

Weitere Informationen finden Sie auf der offiziellen Webseite unter robertsconsolidated.com.

Offizielle Quellen aus der Anleitung

Offizielle Quelle robertsconsolidated.com

Praktische Hilfe

Typische Probleme

Verschleiß der Schnittführung

Prüfen Sie die Delrin Guides (10-616-01A oder 10-616-01) und tauschen Sie diese bei Abnutzung aus.

Instabiler Griff

Überprüfen Sie den festen Sitz der Knöpfe (10-616-03) und des Handle Bolt (10-616-02).

Vor der Verwendung

Prüfen Sie, ob die Klinge (10-616-13) korrekt im Blade Guide (10-616-07A) sitzt.
Stellen Sie sicher, dass die Locking Plate (10-615-09) fest eingerastet ist.
Kontrollieren Sie, ob alle Schrauben am Trimmer Mount (10-616-10) fest angezogen sind.
Stellen Sie sicher, dass der klappbare Griff (10-616-12) sicher arretiert ist.
