Bedienungsanleitung für Husky 13-Zoll Bodenbelagsschneider 10104

Wichtige Informationen aus der Anleitung

Der Husky 13-Zoll Bodenbelagsschneider ist für das Schneiden von Vinylplanken, VCT, Laminat, Hybrid- und technischem Holz konzipiert. Wichtiger Sicherheitshinweis: Das Gerät ist nicht für Bambus, Massivholz oder andere Harthölzer geeignet. Tragen Sie bei der Arbeit immer persönliche Schutzausrüstung, insbesondere Arbeitshandschuhe und Augenschutz. Betreiben Sie das Gerät nur auf einer festen, stabilen Oberfläche und lassen Sie es niemals unbeaufsichtigt.

Lieferumfang

Stellen Sie vor der Montage sicher, dass alle Teile vorhanden sind:

• Arbeitstisch (A)
• Schneideinheit (B)
• Griff (C)
• Führungsschiene (D)
• M8 Inbusschlüssel (E)
• M8*45 Innensechskantschrauben (2 Stück, F)
• M8*12 Innensechskantschraube (1 Stück, G)
• Unterlegscheiben (3 Stück, H)

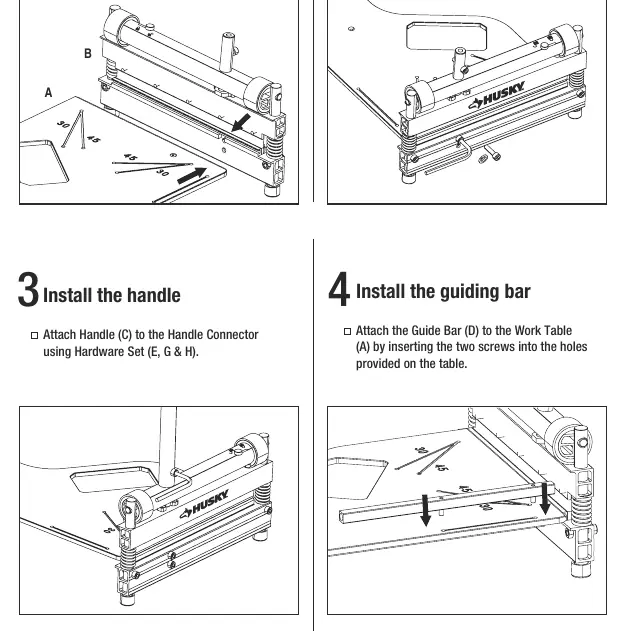

Montage

1. Arbeitstisch ausrichten: Richten Sie den Arbeitstisch (A) an der Schneideinheit (B) aus, indem Sie die Tischplatte in den Aluminiumschlitz einführen.
2. Arbeitstisch befestigen: Verbinden Sie den Arbeitstisch (A) mit der Schneideinheit (B) unter Verwendung des Hardware-Sets (E, F & H).
3. Griff installieren: Befestigen Sie den Griff (C) am Griffanschluss mit dem Hardware-Set (E, G & H).
4. Führungsschiene installieren: Befestigen Sie die Führungsschiene (D) am Arbeitstisch (A), indem Sie die zwei Schrauben in die dafür vorgesehenen Löcher am Tisch einsetzen.
5. Sicherung entfernen: Entfernen Sie vorsichtig die Riemen und die Klingenschutzhülle, drücken Sie den Griff nach unten und verriegeln Sie den roten Riegel.

Bedienung

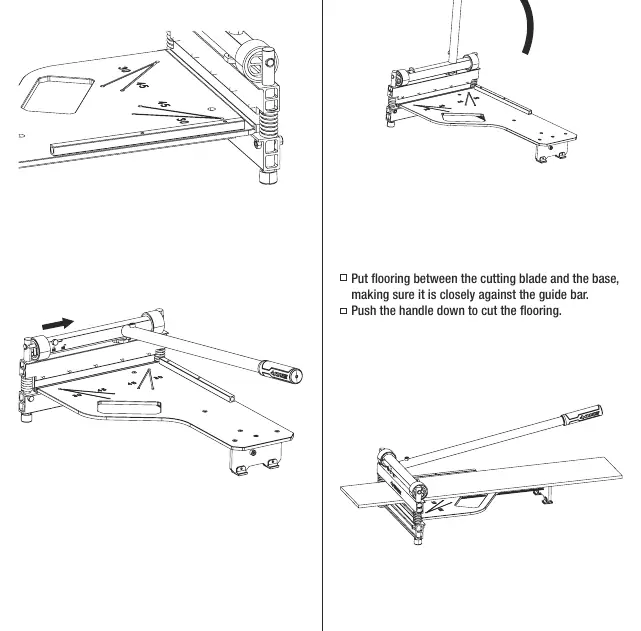

Gerader Schnitt

1. Stellen Sie die Führungsschiene auf die 90-Grad-Position.
2. Drücken Sie den Griff ganz nach unten und entriegeln Sie den roten Riegel.
3. Heben Sie den Griff vorsichtig an.
4. Legen Sie den Bodenbelag zwischen Schneidklinge und Basis. Achten Sie darauf, dass das Material fest an der Führungsschiene anliegt.
5. Drücken Sie den Griff nach unten, um den Bodenbelag zu schneiden.

Diagonaler Schnitt

1. Nutzen Sie die 30°- und 45°-Winkelmarkierungen auf dem Arbeitstisch und stellen Sie die Führungsschiene auf den gewünschten Winkel ein.
2. Legen Sie den Bodenbelag ein und stellen Sie sicher, dass er fest an der Führungsschiene anliegt.
3. Drücken Sie den Griff nach unten, um den Schnitt auszuführen.

Wartung

Um Oberflächenkorrosion zu vermeiden und einen reibungslosen Betrieb zu gewährleisten, tragen Sie etwas leichtes Maschinenöl auf die beweglichen Teile auf. Schmieren Sie das Gerät alle zwei Monate, oder monatlich, wenn Sie in schmutzigen oder staubigen Umgebungen arbeiten. Reinigen Sie die Oberflächen gründlich, bevor Sie sie ölen.

Fehlerbehebung

Bei Problemen mit dem Schneider beachten Sie folgende Hinweise:

• Schneider hinterlässt eine ausgefranste Kante: Die Klinge ist stumpf (nachschärfen oder ersetzen) oder das Material bewegt sich beim Schneiden (Material fest gegen die Führungsschiene drücken).
• Material lässt sich nicht schneiden: Überprüfen Sie, ob das Material geeignet ist.
• Mehr Kraftaufwand als üblich: Mangelnde Wartung (ölen) oder stumpfe Klinge (nachschärfen oder ersetzen).
