Bedienungsanleitung für Allen + Roth 1863FM-28-201 Elektrischer Kamin mit Medienkonsole
Detaillierte Anleitung für den Allen + Roth 1863FM-28-201 Elektrischen Kamin mit Medienkonsole. Enthält Montageanweisungen, Bedienung der Heizung, Fehlerbehebung und Wartungstipps.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Allen + Roth 1863FM-28-201 ist ein elektrischer Kamin mit Medienkonsole. Er erfordert eine 120V-Steckdose und ist für Fernseher bis 56 Zoll geeignet. Die Steuerung erfolgt über das Bedienfeld oder die Fernbedienung. S. 1, 15
Wichtigste Schritte
- Montage des Kamins S. 8, 9, 10, 11
- Heizung deaktivieren (Override) S. 16
- Batteriewechsel der Fernbedienung S. 17
Erste Inbetriebnahme
- Gerät an eine geerdete 120V-Steckdose anschließen und die Kunststofflasche aus der Fernbedienung ziehen. S. 7, 15
Probleme und Lösungen
Fehlercode E1/E2
Gerät ausstecken, 15-20 Minuten warten, dann neu starten.
S. 18
Fehlercode E3
Heizungs-Override ist aktiv. Siehe Seite 16 zur Deaktivierung.
S. 16, 18Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| E1 | Überhitzungssensor ausgelöst. | Ausstecken, 15-20 Min. warten. | S. 18 |
| E2 | Thermostatsensor defekt. | Ausstecken, 15-20 Min. warten. | S. 18 |
| E3 | Heizungs-Override aktiv. | Siehe Seite 16. | S. 18 |
Wartung und Reset
- Trennen Sie das Gerät vom Stromnetz, um Sensoren zurückzusetzen. S. 18
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 120V | Erforderliche Netzspannung. | S. 7 |
| Frequenz | 60 Hz | Netzfrequenz. | S. 7 |
| Stromstärke | 15 Amp | Erforderliche Absicherung. | S. 7 |
Wo es im PDF steht
- Montageanleitung S. 8, 9, 10, 11
- Bedienung S. 15, 16
- Fehlerbehebung S. 18
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für die Montage, den sicheren Betrieb und die Wartung Ihres Allen + Roth 1863FM-28-201 Elektrischen Kamins. Das Gerät ist für die Verwendung mit Flachbildfernsehern bis zu 56 Zoll und einem maximalen Gewicht von 36,28 kg (80 lbs) ausgelegt. Bitte lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Montageanleitung
Die Montage erfordert einen Kreuzschlitzschraubendreher und sollte idealerweise von zwei Personen durchgeführt werden. Die geschätzte Montagezeit beträgt 50 Minuten.
- Vorbereitung: Überprüfen Sie alle Teile anhand der Packungsinhaltsliste.
- Grundmontage: Befolgen Sie die Schritte 1 bis 5, um die Frontpaneele, Seitenwände und die Basis zu verbinden.
- Kamin-Installation: Setzen Sie die Glasfront (K), den Kaminrost (N) und das Holzscheit (M) ein. Verbinden Sie das USB-Kabel des Heizelements.
- Abschluss: Montieren Sie die Ziegelwand (J) und das obere Paneel (I).
- Optionale Schritte: Die Anleitung enthält spezifische Schritte für eine Eckmontage (Seite 13) und den Austausch der Türpaneele (Seite 14).
Bedienung
Der Kamin kann über das integrierte Bedienfeld oder die mitgelieferte Fernbedienung gesteuert werden.
- Stromfunktion: Schaltet das Gerät ein oder aus. Nach dem Ausschalten läuft der Lüfter für 40 Sekunden nach, um das Gerät abzukühlen.
- Flammensteuerung: Helligkeit und Geschwindigkeit der Flammen können in 5 Stufen eingestellt werden.
- Heizungsfunktion: Einstellbar von 18°C bis 43°C (65°F bis 90°F). Kann auf "HI" für Dauerbetrieb oder "OF" für Flammen ohne Heizung gestellt werden.
- Heizungs-Override (E3): Kann aktiviert werden, um die Heizfunktion zu deaktivieren (z. B. als Kindersicherung).
- Sleep-Timer: Über die Fernbedienung einstellbar von 30 Minuten bis 9 Stunden.
Wartung und Pflege
Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Reinigen Sie die Metallteile mit einem weichen, feuchten Tuch. Verwenden Sie keine Scheuermittel. Die Fernbedienung benötigt eine CR2025-Lithiumbatterie.
Fehlerbehebung
Bei Fehlern zeigt das Bedienfeld Codes an:
- E1: Überhitzungssensor ausgelöst. Gerät ausstecken, 15-20 Minuten warten.
- E2: Thermostatsensor defekt. Gerät ausstecken, 15-20 Minuten warten.
- E3: Heizungs-Override ist aktiv.
Herstellerinformationen
Allen + Roth
Praktische Hilfe
Typische Probleme
Fehlercode E1 oder E2 auf dem Bedienfeld
Gerät ausstecken, 15-20 Minuten warten, bis der Sensor zurückgesetzt ist, dann wieder einstecken.
Heizung und Gebläse funktionieren nicht
Überprüfen Sie, ob die Heizung auf 'HI' eingestellt ist und ob der Heizungs-Override (E3) deaktiviert ist.
Fernbedienung reagiert nicht
Batterie (CR2025) prüfen oder ersetzen. Achten Sie darauf, dass Sie sich innerhalb von 6 Metern und in einem Winkel von 45 Grad befinden.
Vor der Verwendung
- Alle Teile gemäß Packungsinhalt prüfen.
- Kreuzschlitzschraubendreher bereithalten.
- Sicherstellen, dass eine geerdete 120V-Steckdose vorhanden ist.
- Montage mit zwei Personen durchführen.
- Kunststofflasche aus der Fernbedienung entfernen.
Technische Daten in der Praxis
- Stromversorgung
- 120V, 60Hz, 15A Stromkreis erforderlich.
- Maximale Traglast (Oben)
- 36,28 kg (80 lbs) für Fernseher bis 56 Zoll.
- Maximale Traglast (Regal)
- 15,87 kg (35 lbs).
Abbildungen und Diagramme

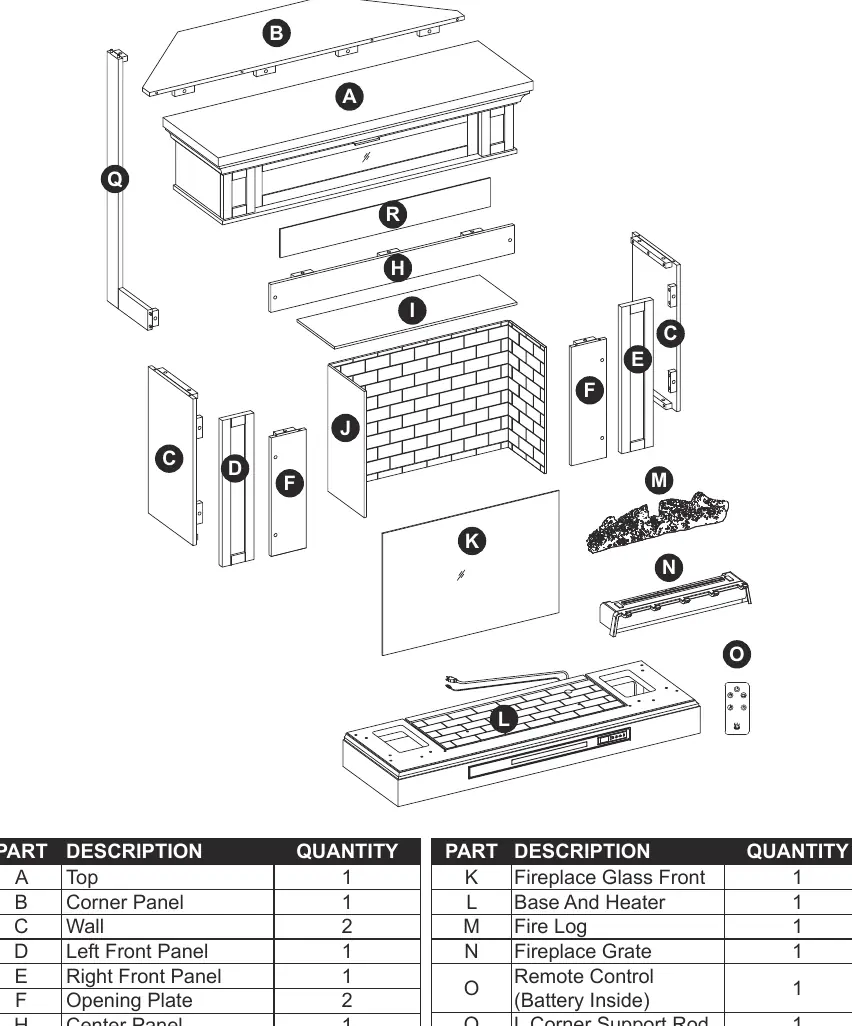

- Die Montageanleitung zeigt detailliert die Verwendung der Schrauben (AA, EE) und Holzdübel (CC).

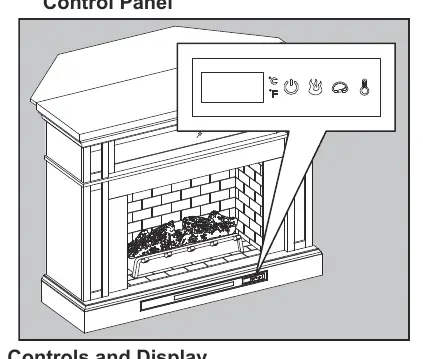

- Das Bedienfeld zeigt die aktuelle Einstellung der Heizung an.
- Die Fernbedienung verfügt über ein Batteriefach auf der Rückseite.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht in Badezimmern oder Waschküchen verwenden.
- Nicht mit Verlängerungskabeln oder Mehrfachsteckdosen verwenden.
