Bedienungsanleitung für Allen + Roth 13-IN LED-Deckenleuchte
Erfahren Sie, wie Sie die Allen + Roth 13-IN LED-Deckenleuchte (Modell LSK3001LX-04) sicher installieren, warten und Fehler beheben. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen zur Montage, Verdrahtung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der sicheren Installation und Wartung der Allen + Roth 13-IN LED-Deckenleuchte (Modell LSK3001LX-04). Das Produkt ist für den Innenbereich konzipiert und mit Dimmerschaltungen kompatibel. Die Installation erfordert grundlegende elektrische Kenntnisse. Bei fehlenden Teilen oder Problemen wenden Sie sich bitte an den Kundendienst unter 866-439-9800.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten unbedingt die Stromversorgung am Sicherungskasten aus.
- Tragen Sie bei der Handhabung der Metallteile Handschuhe, da diese scharfe Kanten aufweisen können.
- Verwenden Sie nur den mitgelieferten LED-Treiber.
- Berühren Sie nicht das LED-Modul.
- Die Mindesttemperatur für den Betrieb der Lampe beträgt -17,8 °C (-0 °F).
- Verwenden Sie nur Versorgungskabel, die für mindestens 90 °C (194 °F) ausgelegt sind.
Installation
Vorbereitung: Stellen Sie sicher, dass alle Teile vorhanden sind. Schalten Sie die Stromversorgung ab und entfernen Sie die vorhandene Leuchte.
- Vorbereitung der Anschlussdose: Befestigen Sie die Schrauben (AA) an der Anschlussdose.
- Verdrahtung: Verbinden Sie die abisolierten Kabelenden mit einer Zange. Verbinden Sie Schwarz mit Schwarz, Weiß mit Weiß und das Erdungskabel mit dem Erdungsanschluss. Sichern Sie die Verbindungen mit Isolierband.
- Montage der Deckenplatte: Platzieren Sie die Deckenplatte (A) über der Anschlussdose. Führen Sie die Schraubenköpfe durch die großen Enden der Schlüssellöcher und drehen Sie die Platte, bis die Schrauben in den schmalen Enden einrasten. Ziehen Sie die Schrauben fest.
- Anbringen des Schirms: Drehen Sie den Lampenschirm (B) auf die Deckenplatte (A), bis er fest sitzt.
- Abschluss: Schalten Sie die Stromversorgung wieder ein.
Wartung und Pflege
Reinigen Sie die Leuchte mit einem feuchten Tuch oder einem Fensterreiniger. Verwenden Sie keine scheuernden Reinigungsmittel. Die LED-Einheit ist integriert und kann nicht ausgetauscht werden.
Fehlerbehebung
Wenn die LED-Chips nicht leuchten, überprüfen Sie die Verkabelung auf korrekte Anschlüsse oder testen bzw. ersetzen Sie den Wandschalter.
Herstellerinformationen
Allen + Roth
Praktische Hilfe
Typische Probleme
LED-Chips leuchten nicht
Überprüfen Sie die Verkabelung auf korrekte Anschlüsse oder testen bzw. ersetzen Sie den Wandschalter.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten
- Alle Teile auf Vollständigkeit prüfen
- Handschuhe tragen (Schutz vor scharfen Kanten)
- Geeignete Werkzeuge bereithalten
- Sicherstellen, dass die Anschlussdose für die Montage geeignet ist
Technische Daten in der Praxis
- Mindesttemperatur
- -17,8 °C (-0 °F)
Abbildungen und Diagramme
- Schritt 3: Verdrahtung der Stromkabel (Schwarz an Schwarz, Weiß an Weiß, Erdung an Erdung).

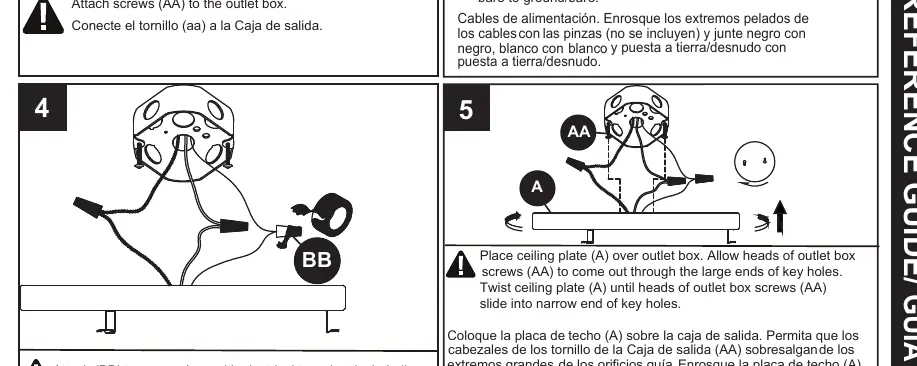

- Schritt 4-5: Montage der Deckenplatte an der Anschlussdose mittels Schlüsselloch-Mechanismus.
- Schritt 7: Befestigung des Lampenschirms durch Drehen auf der Deckenplatte.
Modellkompatibilität
- Nur mit der mitgelieferten LED-Einheit verwenden.
- Nicht für den Austausch der LED-Leuchtmittel geeignet.
