Allen + Roth 11-Zoll LED-Deckenleuchte mit Bewegungsmelder

Wichtige Informationen aus der Anleitung

Diese Leuchte ist für den Betrieb mit 120 V Wechselstrom ausgelegt. Die Installation sollte gemäß den nationalen und lokalen Elektrovorschriften erfolgen. Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten oder Schutzschalter ab. Die Leuchte ist für eine Montagehöhe von etwa 2,4 Metern über dem Boden optimiert.

Produktbeschreibung und Spezifikationen

Die Leuchte verfügt über einen integrierten Bewegungsmelder mit einem Erfassungsbereich von bis zu 360 Grad und einer Reichweite von bis zu 9,1 Metern. Die maximale elektrische Last beträgt 100 Watt (bis zu 25 Watt pro Lampenfassung). Der Sensor selbst ist für eine Last von bis zu 360 Watt ausgelegt, was die Steuerung zusätzlicher Leuchten ermöglicht.

Installation

Vorbereitung: Stellen Sie sicher, dass alle Teile vorhanden sind. Benötigte Werkzeuge: Kreuzschlitz- und Schlitzschraubendreher, Abisolierzange, Spannungsprüfer, Isolierband, Leiter.

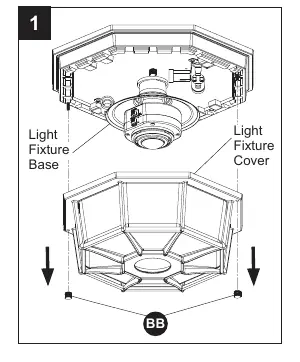

1. Entfernen Sie die dekorativen Muttern, um die Abdeckung von der Basis zu lösen.
2. Lösen Sie die Montageplatte von der Basis.
3. Befestigen Sie die Montageplatte an der Anschlussdose.
4. Verkabeln Sie die Leuchte: Verbinden Sie Schwarz mit Schwarz, Weiß mit Weiß und den Erdungsdraht (Grün oder blankes Kupfer) mit der Erdungsschraube an der Montageplatte.
5. Schieben Sie die Leuchte auf die Montageschrauben und sichern Sie sie mit den dekorativen Muttern.
6. Setzen Sie die Leuchtmittel (Candelabra-Sockel, Typ B, max. 25W, dimmbar) ein und bringen Sie die Abdeckung wieder an.

Optionale Verkabelung

Die Leuchte kann so konfiguriert werden, dass sie andere Leuchten steuert. Achten Sie darauf, dass die Gesamtlast aller angeschlossenen Leuchten 360 Watt nicht überschreitet. Verwenden Sie für die Verbindung der roten Drähte zwischen den Leuchten geeignete Kabelverbindungen gemäß den Schaltplänen in der Anleitung.

Betrieb und Einstellungen

Der Sensor bietet verschiedene Betriebsmodi: Test, Auto, Akzent und Manuell. Die Einstellungen können über die Regler an der Unterseite vorgenommen werden:

• SENS (Empfindlichkeit): Regelt die Reichweite des Bewegungsmelders.
• ON-TIME: Bestimmt, wie lange das Licht nach der Bewegungserkennung eingeschaltet bleibt (1, 5 oder 10 Minuten).
• Auto Bright: Ermöglicht eine Dimmfunktion nach Einbruch der Dunkelheit.

Der manuelle Modus kann durch Aus- und Wiedereinschalten des Wandschalters (1-2 Sekunden) aktiviert werden, um das Licht dauerhaft einzuschalten.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Licht geht nicht an: Prüfen Sie den Wandschalter, die Glühbirne, die Sicherung oder ob der Sensor durch Tageslicht deaktiviert ist.
• Licht geht am Tag an: Prüfen Sie, ob sich der Sensor im Testmodus befindet oder an einem dunklen Ort installiert ist.
• Licht geht grundlos an: Reduzieren Sie die Empfindlichkeit (SENS), da kleine Tiere oder Wärmequellen den Sensor auslösen könnten.
• Licht bleibt dauerhaft an: Prüfen Sie auf Wärmequellen in der Nähe (Lüftungsschlitze, Trocknerabluft) oder ob der manuelle Modus aktiv ist.

Wartung und Pflege

Reinigen Sie die Leuchte nur mit klarem Wasser und einem weichen, feuchten Tuch. Verwenden Sie keine Farben, Lösungsmittel oder Chemikalien, da diese das Finish beschädigen können. Sprühen Sie die Leuchte nicht mit einem Schlauch oder Hochdruckreiniger ab.
