Installationsanleitung für Allen + Roth 12-Inch Round Flushmount Light
Erfahren Sie, wie Sie die Allen + Roth 12-Inch Round Flushmount Light (T231040-C) sicher installieren. Diese Anleitung enthält detaillierte Schritte zur Verkabelung, Montage und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Allen + Roth 12-Inch Round Flushmount Light (Modell T231040-C). Die geschätzte Montagezeit beträgt etwa 25 Minuten. Vor Beginn der Arbeiten ist es zwingend erforderlich, die Stromzufuhr am Hauptsicherungskasten oder Schutzschalter zu unterbrechen. Bei Unsicherheiten bezüglich der elektrischen Installation sollte ein qualifizierter Elektriker hinzugezogen werden.
Lieferumfang
Stellen Sie vor Beginn der Montage sicher, dass alle Teile vorhanden sind. Vergleichen Sie den Inhalt mit der beiliegenden Teileliste. Sollten Teile fehlen oder beschädigt sein, beginnen Sie nicht mit der Installation.
Installation
- Strom abschalten: Schalten Sie die Stromzufuhr am Sicherungskasten aus.

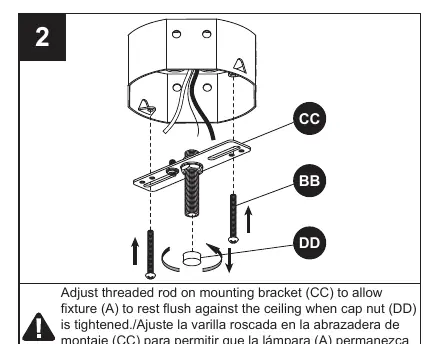

- Montagehalterung vorbereiten: Justieren Sie die Gewindestange an der Montagehalterung (CC), damit die Leuchte (A) nach dem Festziehen der Hutmutter (DD) bündig an der Decke anliegt.

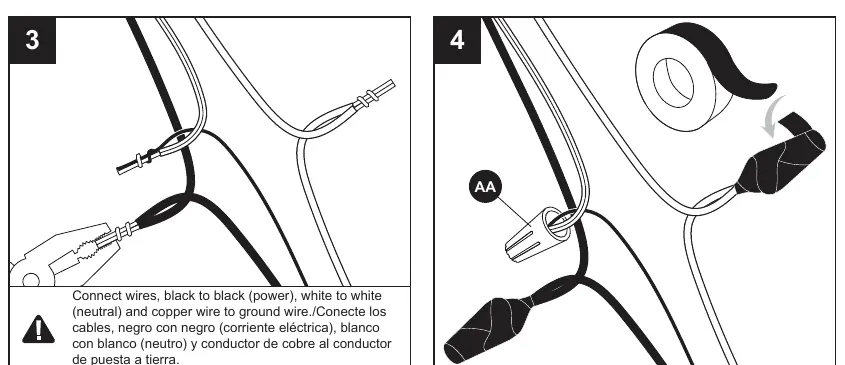

- Verkabelung: Verbinden Sie die Kabel wie folgt: Schwarz an Schwarz (Strom), Weiß an Weiß (Neutralleiter) und das Kupferkabel an den Erdungsleiter.
- Sicherung: Sichern Sie die Kabelverbindungen mit den mitgelieferten Drahtmuttern (AA).
- Leuchte montieren: Befestigen Sie die Leuchte (A) an der Montagehalterung (CC) und sichern Sie sie mit den Hutmuttern (DD).
- Leuchtmittel einsetzen: Verwenden Sie Glühlampen mit Standard-Sockel (max. 60 Watt) oder entsprechende CFL/LED-Äquivalente.
- Abschluss: Setzen Sie die Abdeckung (B) auf und befestigen Sie diese mit den Schrauben (C). Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Fehlerbehebung
Sollte die Leuchte nicht funktionieren, prüfen Sie folgende Punkte:
- Leuchte leuchtet nicht: Prüfen Sie, ob das Leuchtmittel defekt ist, die Stromzufuhr eingeschaltet ist, die Kabelverbindungen korrekt sind oder der Schalter defekt ist.
- Sicherung fliegt heraus: Prüfen Sie auf gekreuzte Kabel oder einen Kurzschluss gegen Erde.
Pflege und Wartung
Schalten Sie vor der Reinigung die Stromzufuhr ab. Reinigen Sie das Produkt mit einem feuchten Tuch oder Fensterreiniger. Verwenden Sie keine scheuernden Reinigungsmittel.
Herstellerinformationen
Allen + Roth
Praktische Hilfe
Typische Probleme
Leuchte leuchtet nicht
Prüfen Sie das Leuchtmittel, stellen Sie sicher, dass der Strom eingeschaltet ist, überprüfen Sie die Verkabelung und testen oder ersetzen Sie den Schalter.
Sicherung löst beim Einschalten aus
Überprüfen Sie die Verkabelung auf gekreuzte Drähte oder einen Kurzschluss gegen Erde.
Vor der Verwendung
- Strom am Hauptsicherungskasten ausschalten.
- Vollständigkeit aller Teile gemäß Packliste prüfen.
- Sicherstellen, dass die Versorgungsleitung für mindestens 90°C ausgelegt ist.
- Bei Zweifeln an der Elektroinstallation einen Elektriker hinzuziehen.
Technische Daten in der Praxis
- Maximale Leistung
- Maximal 60 Watt für Glühlampen mit Standard-Sockel.
Abbildungen und Diagramme
- Verkabelung: Schwarz an Schwarz (Strom), Weiß an Weiß (Neutral), Kupfer an Erdung.
- Montage: Die Gewindestange an der Halterung (CC) muss so eingestellt werden, dass die Leuchte bündig an der Decke sitzt.
Modellkompatibilität
- Geeignet für Standard-Sockel-Leuchtmittel (Glühlampe, CFL oder LED).
- Erfordert eine Stromversorgung mit mindestens 90°C Hitzebeständigkeit.
