Bedienungsanleitung für Allen + Roth 2-Light Vanity Light
Installations- und Wartungsanleitung für die Allen + Roth 2-Light Vanity Light. Enthält wichtige Sicherheitshinweise, detaillierte Verkabelungsschritte und technische Daten für eine sichere Montage.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Allen + Roth 2-Light Vanity Light wird an einer Wandanschlussdose montiert. Die Installation erfordert das Ausschalten des Stroms, das Anschließen der Kabel (Schwarz an Schwarz, Weiß an Weiß, Erdung an Erdung) und das Einsetzen von Leuchtmitteln mit maximal 60 Watt. S. 1, 2
Wichtigste Schritte
- Stromversorgung am Hauptschalter unterbrechen. S. 1, 2
- Verkabelung durchführen (Schwarz/Weiß/Erdung). S. 2
Erste Inbetriebnahme
- Nach der Montage und dem Einsetzen der Leuchtmittel (max. 60W) die Stromversorgung wieder einschalten. S. 2
Wartung und Reset
- Regelmäßige Reinigung mit mildem, nicht scheuerndem Glasreiniger und weichem Tuch. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leuchtmittel | Max. 60 W | Maximale Wattzahl pro Fassung | S. 2 |
Wo es im PDF steht
- Sicherheit und Garantie S. 1
- Installation und Verkabelung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Wartungsanweisungen für die Allen + Roth 2-Light Vanity Light. Es ist wichtig, vor Beginn der Arbeiten die Stromzufuhr zu unterbrechen und sicherzustellen, dass die elektrische Anlage über eine ordnungsgemäße Erdung verfügt. Die Leuchte darf nicht an einer Wandverkleidung (Trockenbau) ohne Unterstützung durch eine Anschlussdose montiert werden.
Sicherheitshinweise
- Schalten Sie den Strom am Hauptsicherungskasten oder Schutzschalter aus, bevor Sie mit der Installation beginnen.
- Verwenden Sie keine Leuchtmittel mit einer höheren Wattzahl als auf der Leuchte angegeben (max. 60 W).
- Stellen Sie sicher, dass alle elektrischen Verbindungen den örtlichen Vorschriften und dem National Electrical Code entsprechen.
- Bei Unsicherheiten bezüglich der Elektroinstallation sollte ein qualifizierter Elektriker beauftragt werden.
- Die Leuchte muss an einer Anschlussdose montiert werden, die von der Gebäudestruktur getragen wird.
Installation
- Vorbereitung: Stellen Sie sicher, dass alle Teile vorhanden sind. Die geschätzte Montagezeit beträgt 35 Minuten.
- Montage der Halterung: Befestigen Sie die Montagehalterung an der Anschlussdose.
- Verkabelung: Verbinden Sie die Kabel wie folgt:
- Schwarzes Kabel der Leuchte mit dem schwarzen (stromführenden) Versorgungskabel.
- Weißes Kabel der Leuchte mit dem weißen (neutralen) Versorgungskabel.
- Das blanke/grüne Erdungskabel der Leuchte mit dem Erdungskabel der Anschlussdose.
- Befestigung: Sichern Sie die Leuchte an der Montagehalterung. Achten Sie darauf, dass die Montageschrauben genau senkrecht zum Horizont ausgerichtet sind, damit die Leuchte gerade hängt.
- Leuchtmittel einsetzen: Installieren Sie Leuchtmittel mit mittlerem Sockel (max. 60 W, nicht im Lieferumfang enthalten).
- Abschluss: Schalten Sie die Stromversorgung wieder ein.
Wartung und Pflege
Schalten Sie vor Wartungsarbeiten immer die Stromzufuhr ab. Reinigen Sie die Leuchte regelmäßig mit einem milden, nicht scheuernden Glasreiniger und einem weichen Tuch. Verwenden Sie keine Lösungsmittel oder scheuernden Reinigungsmittel. Sprühen Sie Reinigungsmittel niemals direkt auf die Glühbirne oder die Verkabelung.
Garantie
Der Hersteller gewährt eine Garantie von drei (3) Jahren ab Kaufdatum auf Material- und Verarbeitungsfehler. Bei Defekten innerhalb dieses Zeitraums wenden Sie sich bitte mit dem Kaufbeleg an den Händler.
Herstellerinformationen
Allen + Roth
Praktische Hilfe
Typische Probleme
Leuchte hängt schief
Die Montageschrauben müssen exakt senkrecht zum Horizont ausgerichtet sein. Justieren Sie die Sechskantmuttern an den langen Schrauben, um einen sicheren Sitz zu gewährleisten.
Unsicherheit bei der Verkabelung
Wenn die Farben der Versorgungskabel von den Standardfarben abweichen, kontaktieren Sie einen professionellen Elektriker, um die korrekte Verkabelung zu bestimmen.
Leuchte fällt von der Wand
Die Leuchte darf nicht nur an der Trockenbauwand befestigt werden. Sie muss zwingend an einer Anschlussdose montiert werden, die von der Gebäudestruktur getragen wird.
Vor der Verwendung
- Strom am Hauptsicherungskasten ausschalten.
- Alle Teile gemäß Lieferumfang prüfen.
- Geeignetes Werkzeug (Schraubendreher, Abisolierzange) bereitlegen.
- Sicherstellen, dass die Anschlussdose fest in der Gebäudestruktur verankert ist.
- Geeignete Leuchtmittel (max. 60W, mittlerer Sockel) bereithalten.

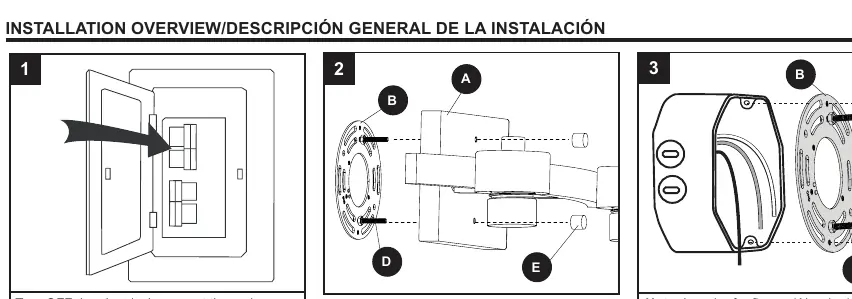

Abbildungen und Diagramme

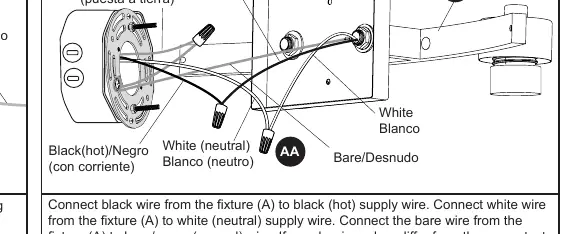

- Schritt 5 zeigt die korrekte Verkabelung: Schwarz an Schwarz (heiß), Weiß an Weiß (neutral), Blank/Grün an Erdung.
