Bedienungsanleitung für Allen + Roth 2-Inch Cordless Faux Wood Blind
Detaillierte Installations- und Bedienungsanleitung für die Allen + Roth 2-Inch Cordless Faux Wood Blind. Erfahren Sie, wie Sie die Jalousie montieren, bedienen und pflegen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage und Bedienung der Allen + Roth 2-Inch Cordless Faux Wood Blind. Sie enthält Schritte zur Installation der Halterungen, Anbringung der Jalousie und Bedienung der Lamellen. S. 2, 3, 4, 5
Wichtigste Schritte
- Montage der Halterungen S. 4
- Bedienung der Jalousie S. 8
Wartung und Reset
- Reinigung mit feuchtem Tuch oder Staubsauger. S. 9
Wo es im PDF steht

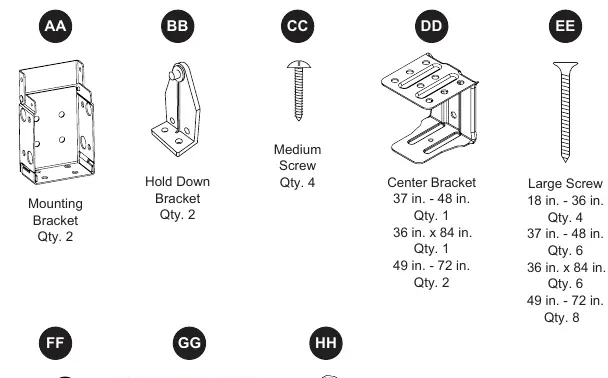

- Hardware Contents S. 2
- Assembly Instructions S. 3, 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Schritte zur Montage und Bedienung der Allen + Roth 2-Inch Cordless Faux Wood Blind. Die geschätzte Montagezeit beträgt 30 Minuten. Stellen Sie vor Beginn sicher, dass alle Teile gemäß der Packungsinhaltsliste vorhanden sind.
Vorbereitung und Werkzeuge
Für die Montage werden folgende Werkzeuge benötigt (nicht im Lieferumfang enthalten):
- Bleistift
- Bohrmaschine mit 3/32 Zoll Bohrer
- Schutzbrille
- Kreuzschlitzschraubendreher
- Maßband
- Wasserwaage
- Trittleiter (hilfreich)
Montageanleitung
Die Montage kann sowohl innerhalb (Inside Mount) als auch außerhalb (Outside Mount) des Fensterrahmens erfolgen.
- Vorbereitung: Markieren Sie die Mitte der Fensteröffnung und der Jalousie mit einem Bleistift.
- Halterungen anbringen: Schieben Sie die Montagehalterungen (AA) auf die Enden der Kopfleiste. Positionieren Sie die Jalousie im Fenster, richten Sie sie aus und markieren Sie die Position der Halterungen.
- Befestigung: Entfernen Sie die Jalousie, richten Sie die Halterungen an den Markierungen aus und befestigen Sie diese mit den großen Schrauben (EE). Bohren Sie bei Bedarf mit einem 3/32 Zoll Bohrer vor.
- Zusätzliche Halterungen: Bei einer Breite von 29 Zoll oder mehr müssen die Mittelhalterungen (DD) angebracht werden.
- Jalousie einsetzen: Schieben Sie die Kopfleiste in die montierten Halterungen.
- Zubehör: Installieren Sie den Stab (C) am Neigungsmechanismus. Bringen Sie bei Bedarf die Blendenclips (FF) und die Blende (B) an.
- Optionale Halterungen: Die Halteklammern (BB) können unten angebracht werden, um die Jalousie in Position zu halten.
Bedienung
Die Jalousie ist schnurlos und lässt sich einfach bedienen:
- Heben und Senken: Greifen Sie die untere Schiene und heben oder senken Sie diese auf die gewünschte Höhe.
- Lamellen verstellen: Drehen Sie den Stab (C), um die Lamellen zu öffnen oder zu schließen.
Pflege und Wartung
Reinigen Sie die Jalousie regelmäßig mit einem feuchten Tuch, einem Staubsauger mit geeigneten Aufsätzen oder einem Staubwedel.
Herstellerinformationen
Allen + Roth
Praktische Hilfe
Typische Probleme
Jalousie lässt sich nicht korrekt montieren
Überprüfen Sie, ob alle Teile vorhanden sind und ob die Montagefläche eben ist. Verwenden Sie die mitgelieferten Halterungen.
Fehlende Teile
Kontaktieren Sie den Kundendienst unter 866-439-9800.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang anhand der Teileliste.
- Stellen Sie sicher, dass alle Werkzeuge (Bohrer, Schraubendreher, Wasserwaage) bereitliegen.
- Markieren Sie die Mitte des Fensterrahmens.
- Prüfen Sie die Breite der Jalousie für die korrekte Anzahl der Halterungen.
Technische Daten in der Praxis
- 3/32 in. Bohrer
- Erforderlich zum Vorbohren der Führungslöcher für die Schrauben.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Unterscheidung zwischen 'Inside Mount' (innerhalb des Rahmens) und 'Outside Mount' (außerhalb des Rahmens) bei der Montage der Halterungen.
- Die Diagramme verdeutlichen die korrekte Ausrichtung der Halterungen (AA) und der Mittelhalterungen (DD).
Modellkompatibilität
- Die Anzahl der Halterungen (FF) variiert je nach Breite der Jalousie (18-36 Zoll, 37-48 Zoll, 49-72 Zoll).
