Installationsanleitung für Allen Bradley 1494F Flange Mounted Disconnect Switches

Detaillierte Installationsanleitung für Allen Bradley 1494F Flange Mounted Disconnect Switches. Erfahren Sie alles über Gehäusekonstruktion, Schaltermontage, Sicherungsblock-Installation und Türverriegelung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installationsanweisungen für die Allen Bradley 1494F Flange Mounted Disconnect Switches. Die Anweisungen beziehen sich standardmäßig auf eine Rechtsflanschmontage; bei einer Linksflanschmontage sind die Abmessungen spiegelverkehrt. Stellen Sie sicher, dass das Gehäuse die erforderlichen Mindestmaße für die NEMA-Größe und die Drahtbiegung gemäß N.E.C. erfüllt.

Gehäusekonstruktion und Planung

Vor der Installation müssen die Abmessungen des Gehäuses, der Tür und der Hardware sorgfältig geprüft werden. Die Tabellen in der Anleitung bieten detaillierte Maße für verschiedene NEMA-Größen (30A, 60A, 100A, 200A) und Konfigurationen (mit/ohne Türverriegelung, Top/Side/Bottom Latching).

  • Kleine Gehäuse: 30 Zoll oder weniger, 2- oder 3-Punkt-Verriegelung.
  • Mittlere Gehäuse: 30 bis 48 Zoll, 3-Punkt-Verriegelung.
  • Große Gehäuse: Über 48 Zoll, 3-Punkt-Verriegelung.

Installation des Trennschalters

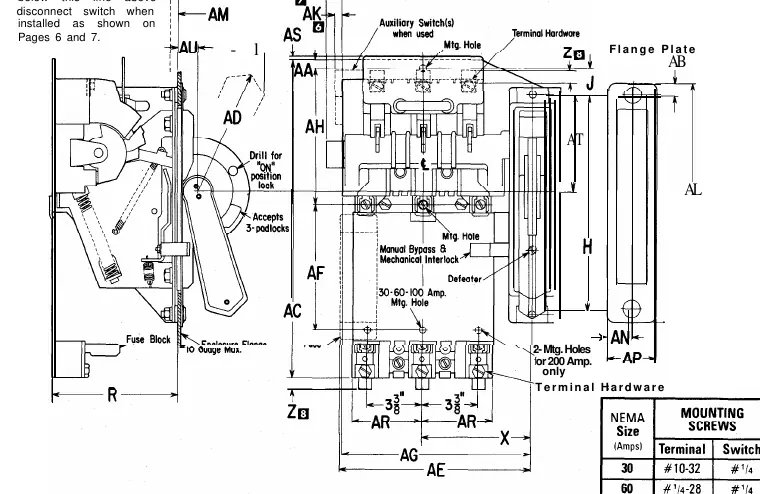

Montagediagramm für Fusible Disconnect Switch
Montagediagramm für Fusible Disconnect Switch

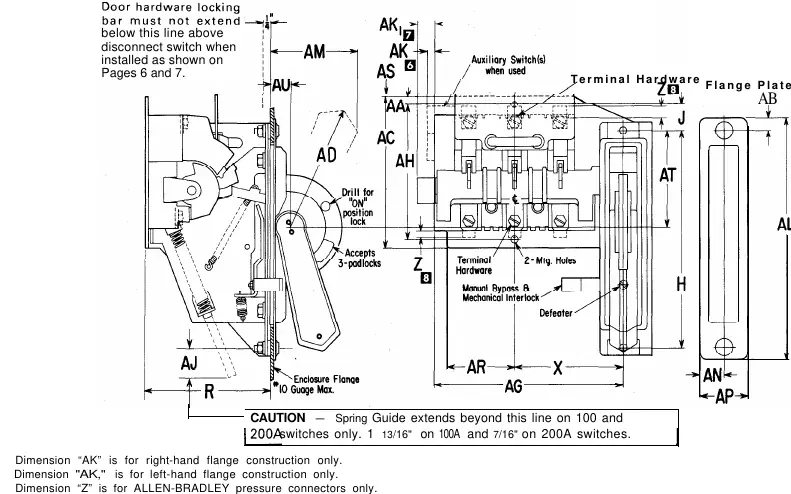

Montagediagramm für Unfused Disconnect Switch
Montagediagramm für Unfused Disconnect Switch
  1. Entfernen Sie Muttern und Unterlegscheiben von der Flanschplatte.
  2. Platzieren Sie den Trennschalter im Gehäuse, wobei sich der Bedienhebel in der "Off"-Position befinden muss.
  3. Kippen Sie die Baugruppe unter den Flansch und führen Sie den Hebel durch den vorgesehenen Schlitz.
  4. Platzieren Sie die Bolzen der Flanschplatte durch die Löcher im Flansch und im Mechanismusrahmen.
  5. Sichern Sie die Baugruppe am Flansch und befestigen Sie den Trennschalter fest an der Montageplatte des Gehäuses.

Installation des Sicherungsblocks (nur bei Fusible Switches)

  1. Bringen Sie die Sicherungsklemmen an den Anschlüssen des Trennschalters an.
  2. Befestigen Sie die Sicherungsblock-Adapterplatte an der Montagehalterung des Trennschalters.
  3. Sichern Sie die Adapterplatte an der Montageplatte des Gehäuses.

Installation der Türverriegelung

Die Installation der Türverriegelung umfasst die Montage der Rollen, der Verriegelungsstangen und des Defeater-Hebels.

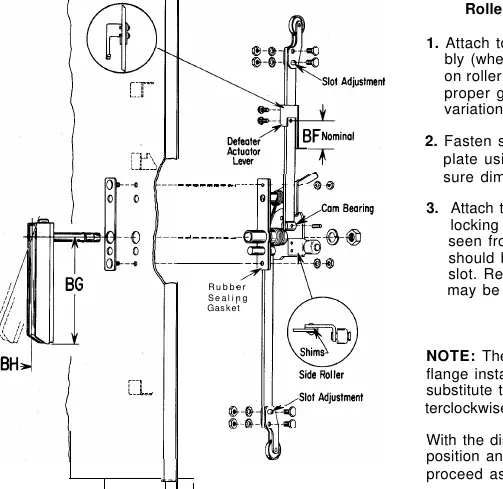

Installation der Rollenverriegelung und des Defeater-Hebels
Installation der Rollenverriegelung und des Defeater-Hebels
  • Rollenmontage: Befestigen Sie die obere und untere Rollenmontage an den Verriegelungsstangen. Nutzen Sie die Langlöcher zur Einstellung der Dichtungsanpressung.
  • Defeater-Hebel: Befestigen Sie den Defeater-Hebel an der oberen Verriegelungsstange.
  • Einstellung: Nach der Montage muss die Türverriegelung so eingestellt werden, dass eine positive Dichtungsabdichtung erreicht wird und der Schalter erst bei vollständig verriegelter Tür in die "On"-Position gebracht werden kann.

Praktische Hilfe

Typische Probleme

Tür schließt nicht korrekt oder Dichtung ist undicht

Überprüfen Sie die Einstellung der Rollenverriegelung. Nutzen Sie die Langlöcher an der Rollenmontage, um den Anpressdruck der Dichtung anzupassen.

Schalter lässt sich bei offener Tür nicht einschalten

Dies ist eine Sicherheitsfunktion. Wenn der Schalter bei geschlossener Tür nicht in die 'On'-Position bewegt werden kann, muss der Defeater-Hebel neu justiert werden.

Platzmangel für Kabel im Gehäuse

Stellen Sie sicher, dass das Gehäuse die Mindestmaße für die Drahtbiegung gemäß N.E.C. (Dimension 'Y') erfüllt. Änderungen an 'Y' beeinflussen den Abstand 'S'.

Vor der Verwendung

  • Prüfen Sie die NEMA-Größe des Gehäuses und die Stromstärke (Amps).
  • Bestimmen Sie, ob eine Rechts- oder Linksflanschmontage erforderlich ist.
  • Stellen Sie sicher, dass alle Montageteile (Schrauben, Abstandshalter) bereitliegen.
  • Überprüfen Sie die Gehäuseabmessungen anhand der Tabellen auf Seite 2 und 3.
  • Stellen Sie sicher, dass der Bedienhebel vor der Montage in der 'Off'-Position steht.

Technische Daten in der Praxis

NEMA Size (Amps)
Definiert die elektrische Kapazität und die Gehäuseanforderungen.
Dimension A, B, C...
Spezifische Abstände für die Montage des Schalters und der Türverriegelung im Gehäuse.
Defeater-Hebel
Mechanismus, der das Öffnen der Tür bei eingeschaltetem Schalter verhindert oder das Einschalten bei offener Tür ermöglicht.

Abbildungen und Diagramme

  • Die Diagramme auf Seite 4 zeigen die Montagepositionen für Fusible und Unfused Switches.
  • Die Zeichnungen auf Seite 7 verdeutlichen die Montage der Rollenverriegelung und des Defeater-Hebels.

Modellkompatibilität

  • Die Anleitung gilt standardmäßig für Rechtsflanschmontage. Bei Linksflanschmontage sind die Maße spiegelverkehrt.
  • Die Türverriegelungssätze sind spezifisch für bestimmte Gehäusegrößen und Verriegelungstypen (Top/Side/Bottom).
