Installationsanleitung für Allen-Bradley 100L-C20 Schütz
Erfahren Sie, wie Sie das Allen-Bradley 100L-C20 Schütz sicher installieren und anschließen. Diese Anleitung enthält technische Daten, Verdrahtungshinweise und Montageanleitungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument dient als Installationsanleitung für das Allen-Bradley 100L-C20 Schütz. Es enthält wichtige Sicherheitsvorkehrungen, Montageanweisungen und technische Spezifikationen für den elektrischen Anschluss. Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie mit der Installation oder Wartung beginnen.
Sicherheitshinweise
- Stromschlaggefahr: Trennen Sie vor der Installation oder Wartung unbedingt die Stromversorgung.
- Umgebungsbedingungen: In Umgebungen mit Schmutzbelastung oder aggressiven Emissionen muss das Gerät in einem geeigneten Gehäuse installiert werden.
- Manuelle Bedienung: Das Gerät darf nicht von Hand betätigt werden.
- Isolierung: Diese Geräte sind nicht für die Trennung (Isolation) gemäß IEC 60947-1 Ed 5.2 Klausel 7.1.7 geeignet.
Montage und Abmessungen
Bei der Montage ist ein Mindestabstand von 6 mm zu geerdeten Teilen oder Wänden einzuhalten. Die Montage erfolgt in mehreren Schritten, wie in der beiliegenden Abbildung dargestellt. Achten Sie darauf, dass das Gerät sicher befestigt ist.
Elektrischer Anschluss
Verwenden Sie ausschließlich Kupferleitungen (Cu) mit einer Temperaturbeständigkeit von 75°C. Achten Sie auf die korrekten Drehmomente und Drahtquerschnitte:
- Anschluss A1/A2: Drahtquerschnitt 1x1...2,5mm² oder 2x1...2,5mm² (No. 16...12 AWG). Drehmoment: 1...1,5 Nm (8,9...13 lb-in).
- Hauptanschlüsse: Drahtquerschnitt 2x1...4mm² oder 2x1,5...6mm² (No. 16...10 AWG). Drehmoment: 1,5...2,0 Nm (13,3...17,7 lb-in).
- Werkzeug: Verwenden Sie für die Anschlüsse einen Pozidriv-Schraubendreher (Größe 2 oder 3).
Technische Daten
Das Gerät ist für verschiedene Lastarten ausgelegt:
- Tungsten oder Ballast: 20A bei 277V (1-phasig) oder 15A bei 347V (3-phasig).
- General Use Resistance: 30A bei 600V.
- DC-Last: 20A bei 250V DC max. (mit 3 Polen in Reihe).
- Kurzschlussfestigkeit (USA/CND): Geeignet für Stromkreise mit max. 5000 rms Sym. A.
Praktische Hilfe
Typische Probleme
Umgebungsbedingungen
Bei Vorhandensein von Schmutz oder aggressiven Emissionen muss das Schütz zwingend in einem geeigneten Gehäuse untergebracht werden.
Falsches Drehmoment
Verwenden Sie für die Hauptanschlüsse 1,5-2,0 Nm und für A1/A2 1-1,5 Nm. Ein falsches Drehmoment kann zu lockeren Verbindungen oder Beschädigungen führen.
Vor der Verwendung
- Stromversorgung vor Beginn der Arbeiten vollständig trennen.
- Geeignetes Gehäuse bei aggressiver Umgebung bereitstellen.
- Pozidriv-Schraubendreher (Nr. 2 und Nr. 3) bereithalten.
- Mindestabstand von 6 mm zu geerdeten Teilen oder Wänden sicherstellen.
- Nur Kupferleitungen (Cu) mit 75°C Temperaturbeständigkeit verwenden.
Technische Daten in der Praxis
- Tungsten or Ballast
- Maximale Lastkapazität für Beleuchtungsanwendungen.
- General Use Resistance
- Maximale ohmsche Lastkapazität für allgemeine Anwendungen.
- Pozidriv No. 2 / No. 3
- Erforderlicher Schraubendrehertyp für die Klemmschrauben.
Abbildungen und Diagramme

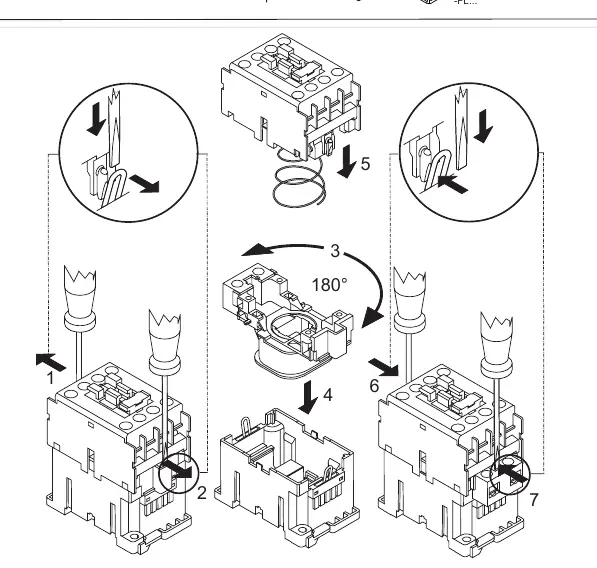

- Die Abbildung zeigt die 7-stufige Montage- und Demontagesequenz des Geräts.
- Das Diagramm illustriert die Verdrahtung der Anschlüsse A1 und A2 sowie die Hauptstromanschlüsse.

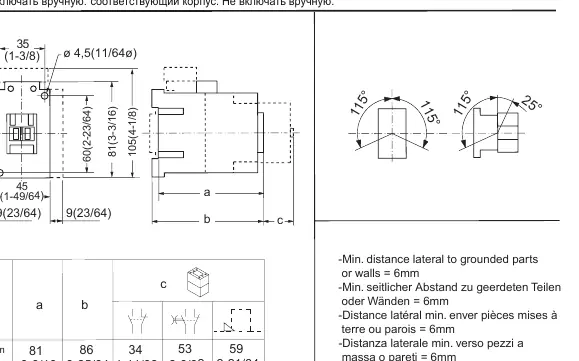

- Die Maßzeichnungen geben die Abmessungen in mm und Zoll an.
Modellkompatibilität
- Nicht für die Trennung (Isolation) gemäß IEC 60947-1 geeignet.
- Geeignet für Stromkreise mit max. 5000 rms Sym. A (USA/CND).
