Bedienungsanleitung für Albrecht multiCOM pro PMR-Funkgerät
Schnelle Hilfe und Bedienungsanleitung für das Albrecht multiCOM pro PMR 446 Funkgerät. Erfahren Sie alles über Inbetriebnahme, Kanaleinstellungen, VOX-Funktion und technische Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Albrecht multiCOM pro ist ein PMR 446 Funkgerät mit 8 Kanälen, das für den lizenzfreien Betrieb konzipiert ist. Es unterstützt CTCSS/DCS-Codierung, VOX-Freisprechbetrieb und eine Sprachverschlüsselung (Scrambler). S. 3
Wichtigste Schritte
- Kanalauswahl: Drücken Sie [s] für den Modus und dann die Auf-/Ab-Tasten. S. 7
- VOX aktivieren: Gerät ausschalten, Auf-Taste gedrückt halten und Gerät einschalten. S. 13
Erste Inbetriebnahme
- Batterien einlegen, Antenne prüfen, Gerät einschalten und Kanal/Code wählen. S. 5, 7
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Batterieanzeige blinkt
Batterien sind leer. Ersetzen oder aufladen.
S. 10Wartung und Reset
- Batteriekontakte sauber halten, keine Alkalibatterien laden. S. 18
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Frequenzbereich | 446.00625 - 446.09375 MHz | PMR 446 Frequenzband | S. 19 |
| Sendeleistung | 0.5W ERP | Maximale Sendeleistung | S. 19 |
Wo es im PDF steht
- Inbetriebnahme S. 5
- Grundlegende Bedienung S. 7
- Technische Daten S. 19
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Albrecht multiCOM pro ist ein PMR 446 Funkgerät für den Innen- und Außenbereich. Es bietet 8 Kanäle und unterstützt CTCSS- sowie DCS-Codierung zur Reduzierung von Interferenzen. Die Antenne ist fest verbaut und darf nicht entfernt werden. Das Gerät kann mit 4 AA-Batterien oder einem Ni-Cd-Akkupack betrieben werden.
Inbetriebnahme
Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Batterien einlegen. Öffnen Sie das Batteriefach an der Rückseite mit einer Münze oder einem Werkzeug. Legen Sie 4 AA-Alkalibatterien oder den Ni-Cd-Akkupack ein und achten Sie auf die korrekte Polarität. Schließen Sie den Deckel, bis er einrastet. Warnung: Laden Sie niemals Alkalibatterien im Gerät auf, da dies zu Schäden oder Verletzungen führen kann.
Grundlegende Bedienung
- Ein-/Ausschalten: Drehen Sie den Lautstärkeregler im Uhrzeigersinn bis zum Klicken.
- Lautstärke: Stellen Sie die Lautstärke über den Drehregler ein.
- Kanalauswahl: Drücken Sie die [s]-Taste, um in den Kanalwahlmodus zu gelangen, und wählen Sie mit den Auf-/Ab-Tasten den gewünschten Kanal (1-8).
- Töne (CTCSS/DCS): Wählen Sie den Kanal, drücken Sie [s], bis das Flag über den Tonziffern erscheint, und wählen Sie mit den Auf-/Ab-Tasten den gewünschten Code.
- Senden: Halten Sie das Funkgerät 5-8 cm vor das Gesicht, drücken Sie die PTT-Taste und sprechen Sie deutlich.
Erweiterte Funktionen
- Scan-Modus: Drücken Sie MON und dann [L], um alle Kanäle automatisch nach Signalen zu durchsuchen.
- Scrambler: Aktivieren Sie diese Funktion, um Gespräche vor unbefugtem Mithören zu schützen (beide Geräte müssen diese Funktion unterstützen).
- VOX (Freisprechfunktion): Ermöglicht das Senden ohne PTT-Taste. Die Empfindlichkeit kann in 10 Stufen eingestellt werden (Stufe 1 ist am empfindlichsten).
Sicherheitshinweise
Betreiben Sie das Funkgerät nicht in explosiven Atmosphären. Vermeiden Sie extreme Vibrationen, direkte Sonneneinstrahlung und hohe Luftfeuchtigkeit. Verwenden Sie nur zugelassene Ladegeräte und schalten Sie das Gerät während des Ladevorgangs aus.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Überprüfen Sie, ob die Batterien korrekt eingelegt sind oder ob sie leer sind. Laden Sie den Akku auf oder ersetzen Sie die Batterien.
Keine Kommunikation möglich
Stellen Sie sicher, dass beide Funkgeräte auf demselben Kanal und demselben CTCSS/DCS-Code eingestellt sind.
VOX-Funktion reagiert zu empfindlich oder gar nicht
Passen Sie die VOX-Empfindlichkeit (Stufe 1-10) an die Umgebung an (z.B. niedriger bei lauter Umgebung).
Vor der Verwendung
- Batterien oder Akku korrekt einlegen
- Antenne auf festen Sitz prüfen (nicht abnehmbar)
- Lautstärke auf ein angenehmes Niveau einstellen
- Kanal und CTCSS/DCS-Code für die Kommunikation festlegen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Frequenzbereich
- 446.00625 bis 446.09375 MHz (PMR 446 Standard)
- Sendeleistung
- 0.5W ERP (maximale gesetzlich zulässige Leistung für PMR 446)
Abbildungen und Diagramme
- Das Display zeigt den aktuellen Kanal, den aktivierten Ton-Code (CTCSS/DCS), den Batteriestatus sowie aktivierte Funktionen wie VOX, Scan oder Scrambler an.

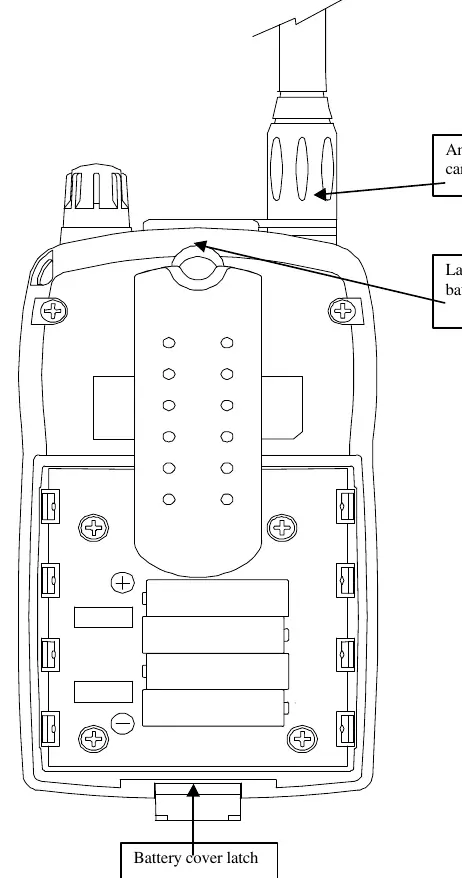

- Die Rückseite des Geräts enthält das Batteriefach, den Gürtelclip-Halter und die fest verbaute Antenne.
Modellkompatibilität
- Das Gerät ist mit anderem PMR 446 Equipment kompatibel, sofern die gleichen Kanäle und CTCSS/DCS-Töne verwendet werden.
- Für die Nutzung der Scrambler-Funktion müssen beide Funkgeräte diese Funktion unterstützen.
