Bedienungsanleitung für Cobra 19MINICB CB-Funkgerät

Schnellstartanleitung und Bedienungshilfe für das Cobra 19MINICB CB-Funkgerät. Erfahren Sie, wie Sie das Gerät einrichten, Kanäle wechseln, Squelch und ASQ anpassen sowie die Menüfunktionen nutzen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Cobra 19MINICB ist ein CB-Funkgerät, das über die POWER-Taste ein- und ausgeschaltet wird. Die Kanalwahl erfolgt durch kurzes Drücken der POWER-Taste und anschließende Nutzung der UP/DN-Tasten am Mikrofon. Die Rauschsperre (Squelch) wird über die SQ/ASQ-Taste angepasst. S. 2

Wichtigste Schritte

Tastensperre aktivieren/deaktivieren S. 1
Auf Werkseinstellungen zurücksetzen S. 1
Notfallkanal 9/19 wählen S. 1

Erste Inbetriebnahme

Gerät einschalten S. 2

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Tasten gesperrt

MENU-Taste 3 Sekunden gedrückt halten.

S. 1

Wartung und Reset

Reset auf Werkseinstellungen S. 1

Technische Daten

Parameter	Wert	Hinweis	Seiten
Kanäle	40	Anzahl der verfügbaren CB-Kanäle	S. 2
Max. Antennengewinn	5 dBi	Maximale unterstützte Antennenverstärkung	S. 2

Wo es im PDF steht

Bedienung und Menü S. 1
Funktionen und Diagramm S. 2
Sicherheit und Konformität S. 3
Garantie und Support S. 4

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Das Cobra 19MINICB ist ein ultrakompaktes CB-Funkgerät für den mobilen Einsatz. Diese Anleitung deckt die grundlegende Bedienung, die Menükonfiguration und die Squelch-Einstellungen ab. Stellen Sie vor der Inbetriebnahme sicher, dass eine geeignete Antenne angeschlossen ist, da der Betrieb ohne Antenne das Gerät beschädigen kann.

Produktübersicht

Das Gerät verfügt über ein LCD-Display und ein Mikrofon mit integrierten Bedienelementen. Die wichtigsten Bedienelemente sind:

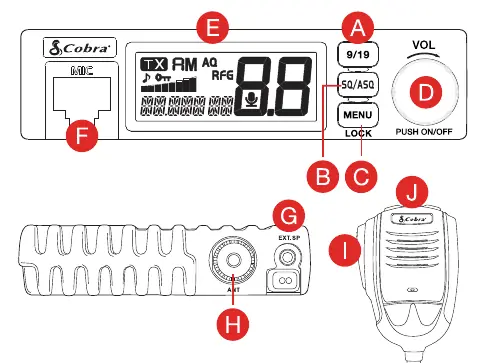

Diagramm der Bedienelemente des Cobra 19MINICB

A: Kanalwahl 9/19
B: Squelch-Steuerung
C: Menü/Sperr-Taste
D: Ein/Aus und Lautstärkeregler
E: LCD-Display
F: Mikrofonanschluss
G: Anschluss für externen Lautsprecher
H: Antennenanschluss
I: Push-To-Talk (PTT) Taste
J: Kanalwahl Hoch/Runter

Bedienung des Funkgeräts

Ein- und Ausschalten: Drücken Sie kurz die POWER-Taste zum Einschalten. Zum Ausschalten halten Sie die POWER-Taste gedrückt, bis das Display erlischt.

Lautstärke und Kanäle: Drehen Sie den POWER-Regler zur Lautstärkeregelung. Drücken Sie die POWER-Taste kurz, um den Kanalwahlmodus zu aktivieren, und nutzen Sie dann die UP/DN-Tasten am Mikrofon, um den Kanal zu ändern.

Menüoptionen und Einstellungen

Drücken Sie die MENU-Taste, um das Menü zu öffnen. Navigieren Sie mit den UP/DN-Tasten und bestätigen Sie mit der POWER-Taste. Verfügbare Optionen:

KEY BP: Tastentöne (Ein/Aus)
ROG BP: Roger Beep (Ein/Aus)
VOX L: VOX-Empfindlichkeit (Stufen 01-09)
VOX T: VOX-Verzögerung (Stufen 01-09)
RF.GAIN: RF-Verstärkung (Stufen 03, 06, 09-48)
TOTSET: Time-Out-Timer (Aus, 01-10 Minuten)
PURAUTO: Automatisches Einschalten (Ein/Aus)
RESET: Zurücksetzen auf Werkseinstellungen

Squelch- und ASQ-Steuerung

Sie können das Rauschen manuell oder automatisch unterdrücken:

Squelch (SQ): Drücken Sie die SQ/ASQ-Taste und passen Sie den Wert (1-34) mit den UP/DN-Tasten an.
Auto Squelch (ASQ): Drücken Sie die SQ/ASQ-Taste erneut, bis ASQ angezeigt wird, und stellen Sie den Wert (01-09) ein.

Fehlerbehebung und Kundendienst

Bei Problemen mit der Bedienung oder Installation besuchen Sie bitte die offizielle Website unter cobra.com/support. Für den Kundendienst in den USA steht die Telefonnummer 800-543-1608 zur Verfügung (Montag bis Freitag, 9:00-17:00 Uhr EST). Bei Problemen mit der Tastensperre: Halten Sie die MENU-Taste 3 Sekunden lang gedrückt, um das Gerät zu entsperren.

Offizielle Quellen aus der Anleitung

Offizielle Quelle RF.GAIN Offizielle Quelle cobra.com/support

Herstellerinformationen

Cobra Electronics

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen Herstellerhandbücher Handbücher öffnen

Praktische Hilfe

Typische Probleme

Tasten reagieren nicht

Die Tastensperre ist aktiviert. Halten Sie die MENU-Taste für 3 Sekunden gedrückt, um die Sperre aufzuheben.

Zu viel Hintergrundrauschen

Erhöhen Sie den Squelch-Wert oder aktivieren Sie ASQ (Auto Squelch), um schwache Signale auszublenden.

Gerät lässt sich nicht einschalten

Überprüfen Sie die Stromverbindung und stellen Sie sicher, dass das Gerät korrekt mit der Spannungsquelle verbunden ist.

Vor der Verwendung

Antenne korrekt am Antennenanschluss (H) montiert
Stromversorgung sichergestellt
Lautstärke auf ein hörbares Niveau eingestellt
Squelch-Pegel für die aktuelle Umgebung angepasst

Mehr anzeigen Weniger anzeigen

Abbildungen und Diagramme

Das Diagramm auf Seite 2 zeigt die Vorderseite des Funkgeräts und des Mikrofons.
Die Buchstaben A bis J kennzeichnen alle physischen Tasten, Anschlüsse und das Display.
Der Antennenanschluss befindet sich auf der Rückseite des Geräts.

Modellkompatibilität

Unterstützt externe Lautsprecher mit 3,5mm Monostecker (8 Ohm).
Maximale Antennenverstärkung: 5 dBi.
