Kurzanleitung für Cobra 19MINI CB-Funkgerät

Wichtige Informationen aus der Anleitung

Das Cobra 19MINI ist ein kompaktes CB-Funkgerät für den mobilen Einsatz. Diese Anleitung dient als Schnellstart für die grundlegende Bedienung, Kanalwahl und Konfiguration der Rauschsperre (Squelch). Für den Betrieb ist kein komplexer Installationsprozess erforderlich, jedoch sollten die Squelch- und ASQ-Einstellungen für eine klare Kommunikation angepasst werden.

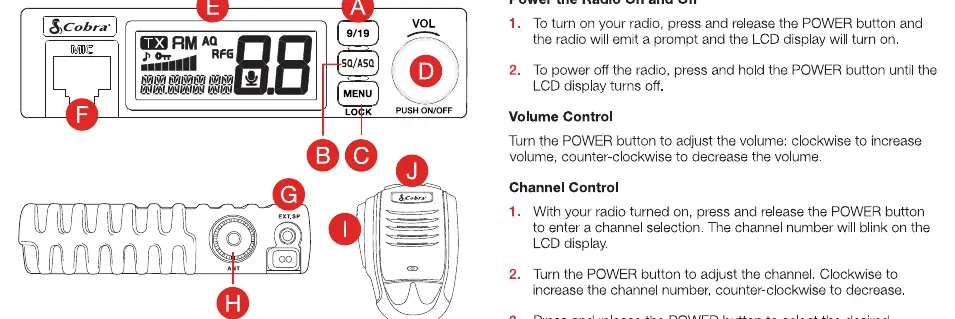

Geräteübersicht

Das Gerät verfügt über folgende Bedienelemente:

• A: Taste für Notfallkanäle 9/19
• B: Squelch-Steuerungstaste
• C: Menü- und Sperrtaste
• D: Ein/Aus-Schalter und Lautstärkeregler
• E: LCD-Display
• F: Mikrofonanschluss
• G: Anschluss für externen Lautsprecher
• H: Antennenanschluss
• I: Push-to-Talk (PTT) Taste
• J: Kanalwahl-Tasten (Up/Down)

Grundlegende Bedienung

Ein- und Ausschalten: Drücken Sie den POWER-Knopf, um das Gerät einzuschalten. Zum Ausschalten halten Sie den Knopf gedrückt, bis das Display erlischt.

Lautstärke: Drehen Sie den POWER-Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern.

Kanalwahl: Drücken Sie bei eingeschaltetem Gerät den POWER-Knopf, um die Kanalwahl zu aktivieren. Drehen Sie den Knopf, um den gewünschten Kanal auszuwählen. Die Auswahl stoppt nach kurzer Zeit automatisch.

Squelch und ASQ

Squelch-Steuerung: Sie können die Rauschsperre manuell von 1-34 einstellen. Drücken Sie die SQ/ASQ-Taste, um den Modus zu aktivieren, und drehen Sie den POWER-Knopf zur Anpassung.

ASQ (Automatische Rauschsperre): Halten Sie die SQ/ASQ-Taste gedrückt, bis das Symbol für ASQ erscheint. Dies unterdrückt Hintergrundgeräusche automatisch. Höhere Werte bedeuten eine stärkere Unterdrückung.

Menüoptionen

Um auf das Menü zuzugreifen, drücken Sie die MENU-Taste. Mit dem POWER-Knopf oder den Mikrofontasten (Up/Down) navigieren Sie durch die Optionen:

• KEY BP: Tastentöne (Beep) ein/aus.
• ROG BP: Roger Beep (Bestätigungston am Ende der Übertragung).
• VOX L: Empfindlichkeit der VOX-Funktion (Sprachsteuerung).
• VOX T: Verzögerungszeit der VOX-Funktion.
• RF.GAIN: Empfindlichkeitsregelung für den Empfang.
• TOTSET: Time-Out-Timer (Begrenzung der Sendezeit).
• PURRAUTO: Automatische Einschaltfunktion.
• FU VER: Anzeige der Firmware-Version.

Spezielle Funktionen

VOX-Funktion: Halten Sie die PTT-Taste am Mikrofon gedrückt und drücken Sie die MENU-Taste, um die Sprachsteuerung zu aktivieren oder zu deaktivieren.

Tastensperre: Halten Sie die MENU-Taste für 3 Sekunden gedrückt, um die Tasten zu sperren. Wiederholen Sie den Vorgang zum Entsperren.

Werkseinstellungen: Um das Gerät zurückzusetzen, rufen Sie das Menü auf, wählen Sie die Option RESET, bestätigen Sie mit dem POWER-Knopf und halten Sie diesen gedrückt, bis das Blinken aufhört.
