Bedienungsanleitung für Braun SE 400 dig Transceiver

Umfassender Leitfaden für den Braun SE 400 dig 2-m SSB/FM-Transceiver. Erfahren Sie alles über Anschlüsse, Bedienung, Frequenzabstimmung, Betriebsarten und technische Wartung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Braun SE 400 dig ist ein 2-m SSB/FM-Transceiver. Die Anleitung beschreibt die Inbetriebnahme, den Betrieb der verschiedenen Betriebsarten (CW, LSB, USB, FM) sowie detaillierte Abgleichanweisungen für Fachpersonal. S. 1, 3, 4

Wichtigste Schritte

  • Anschluss an 12V Batterie S. 5
  • Abgleich der Sende-Endstufe S. 18

Erste Inbetriebnahme

  • Gerät einschalten S. 7
Weitere 3 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

dB-Meter zeigt bei 50 Ohm Abschluss keinen Nullwert

Mit R 17 abgleichen.

S. 15

Technische Daten

Parameter Wert Hinweis Seiten
Frequenzbereich 144 - 146 MHz Betriebsfrequenz S. 11
HF-Ausgangsleistung 10 W Sendeleistung S. 11

Wo es im PDF steht

  • Anschlüsse S. 5, 6
  • Service und Abgleich S. 13, 14, 15, 16
  • Schaltbilder S. 20, 21, 22, 23
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildungen anzeigen (4) Weniger anzeigen

Wichtige Informationen aus der Anleitung

Der Braun SE 400 dig ist ein 2-m SSB/FM-Transceiver. Diese Anleitung dient sowohl der Bedienung als auch der technischen Wartung und dem Abgleich des Geräts. Hinweis: Der Abgleich des Geräts sollte ausschließlich durch qualifiziertes Fachpersonal mit den entsprechenden Messgeräten durchgeführt werden.

Anschlüsse

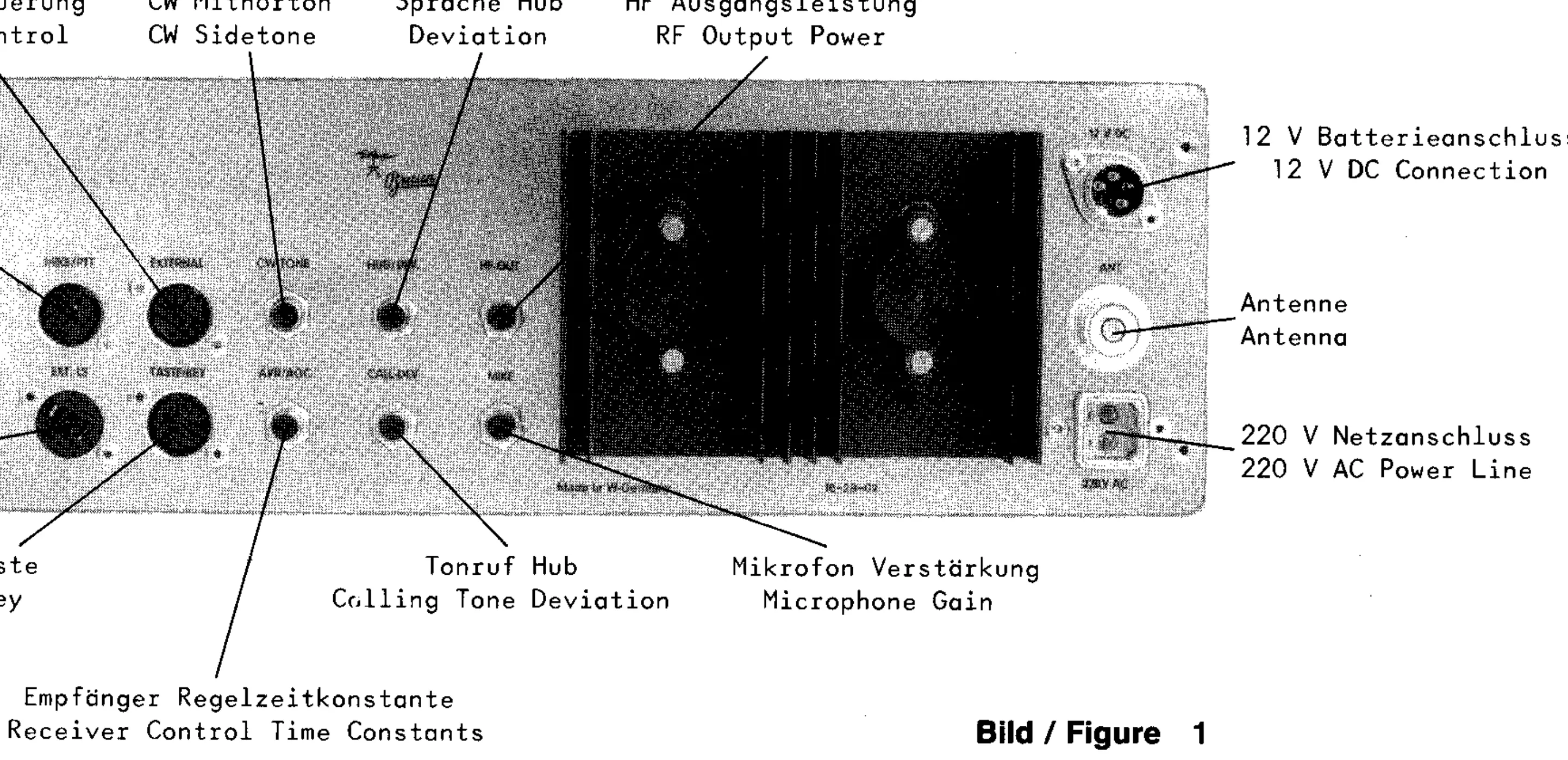

Alle Anschlüsse befinden sich an der Rückseite des Geräts (siehe Bild 1):

Rückseite des SE 400 mit Anschlüssen
Rückseite des SE 400 mit Anschlüssen

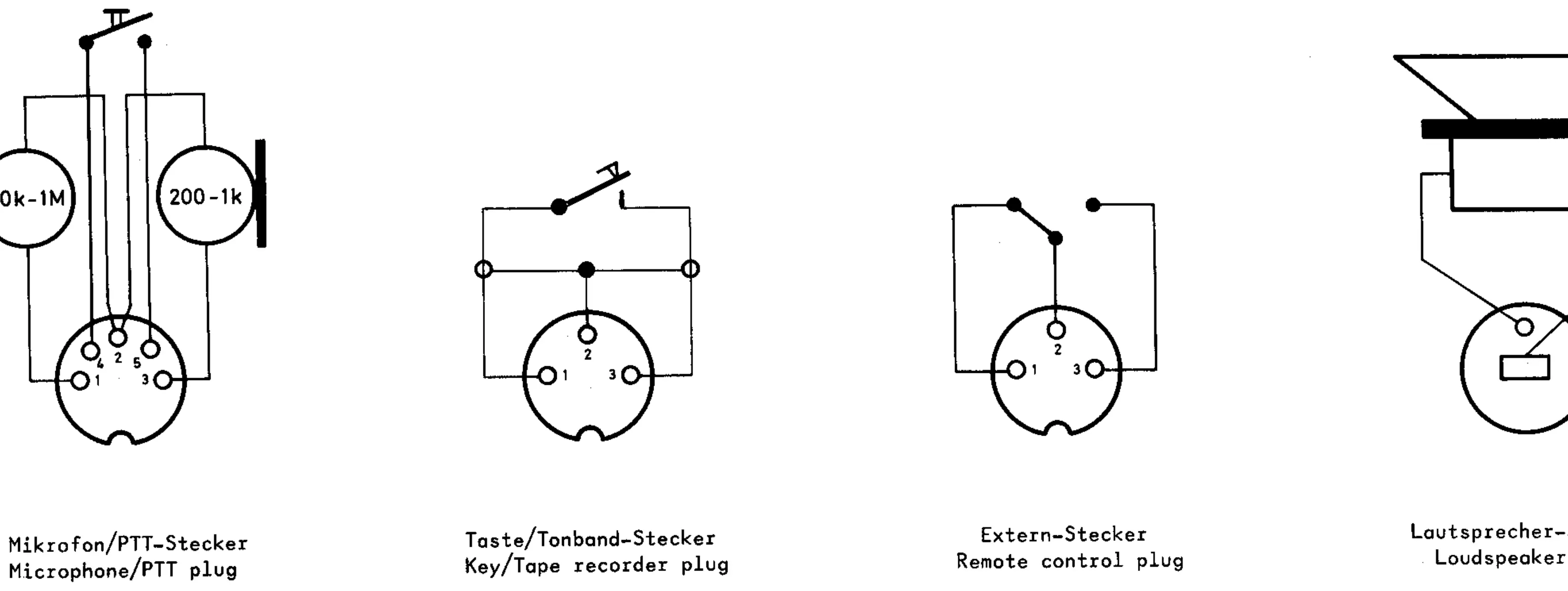

Steckerbelegung
Steckerbelegung
  • Netzanschluss: 220 V AC.
  • Batterieanschluss: 12 V DC (11-14,5 V).
  • Antenne: Koaxialkabel mit 50 bis 75 Ohm Impedanz.
  • Mikrofon: 5-poliger Stecker (Belegung: 1=hochohmig, 2=Abschirmung, 3=niederohmig, 4+5=PTT).
  • Lautsprecher: Anschluss für externen Lautsprecher (4 Ohm).
  • Taste: 3-poliger Stecker für Morsetaste.
  • Extern: Anschluss für Sende/Empfangs-Relais.

Betrieb

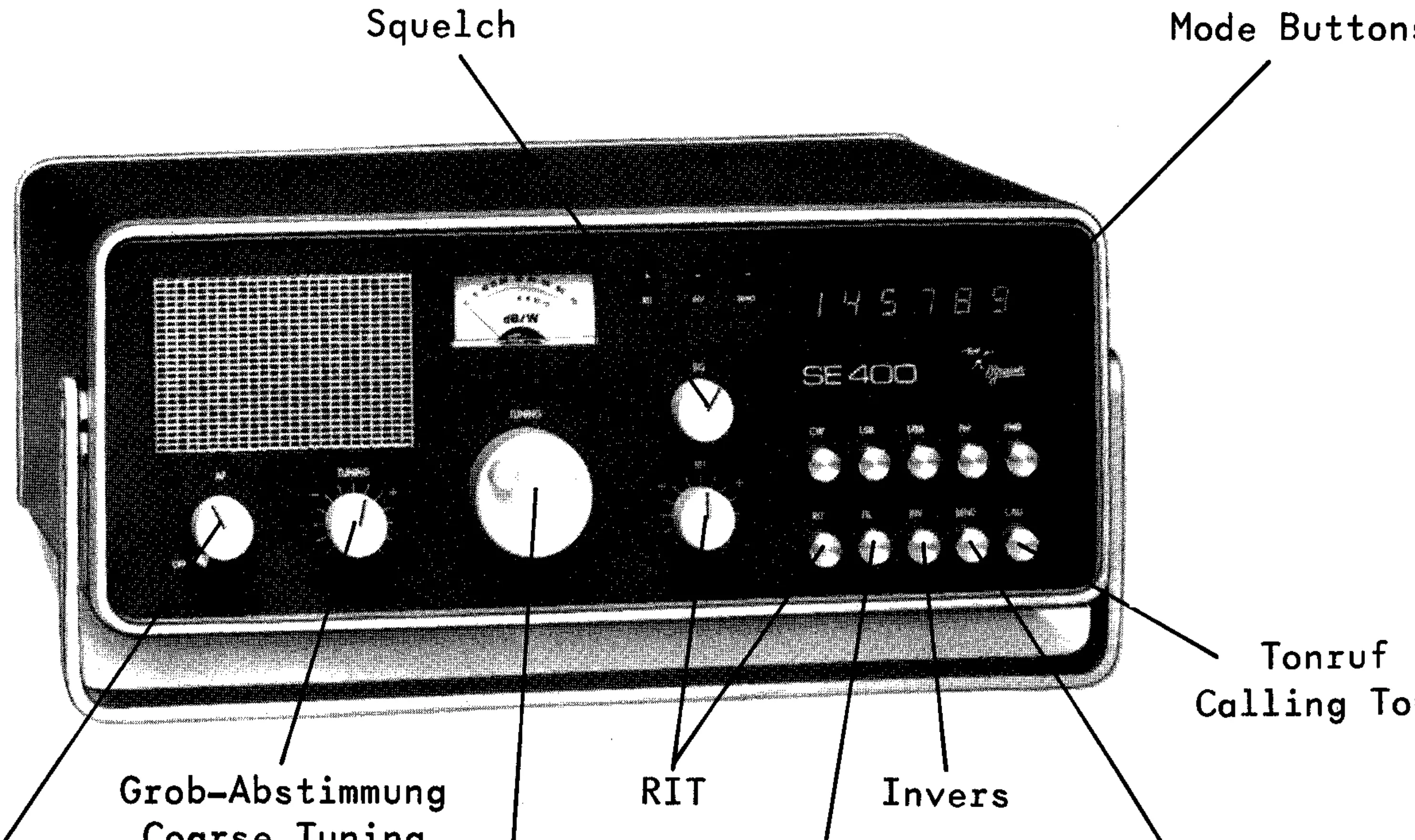

Die Bedienung erfolgt über die Frontplatte (siehe Bild 3):

Frontplatte mit Bedienelementen
Frontplatte mit Bedienelementen
  • Ein/Aus & Lautstärke: Kombinierter Drehschalter.
  • Abstimmung: Kurbelknopf zur Frequenzwahl.
  • Betriebsarten: Tasten für CW, LSB, USB, FM und FMR (FM-Relais).
  • Rauschsperre (Squelch): Einstellung der Schwelle zur Unterdrückung von Rauschen.
  • Feinabstimmung (RIT): Ermöglicht eine Verschiebung der Empfangsfrequenz um ca. ± 1 kHz.
  • Sende/Empfang: Umschaltung über Taste "SEND" oder PTT-Schalter am Mikrofon.

Wartung und Abgleich

Die Anleitung enthält detaillierte Anweisungen für den Abgleich der verschiedenen Stufen:

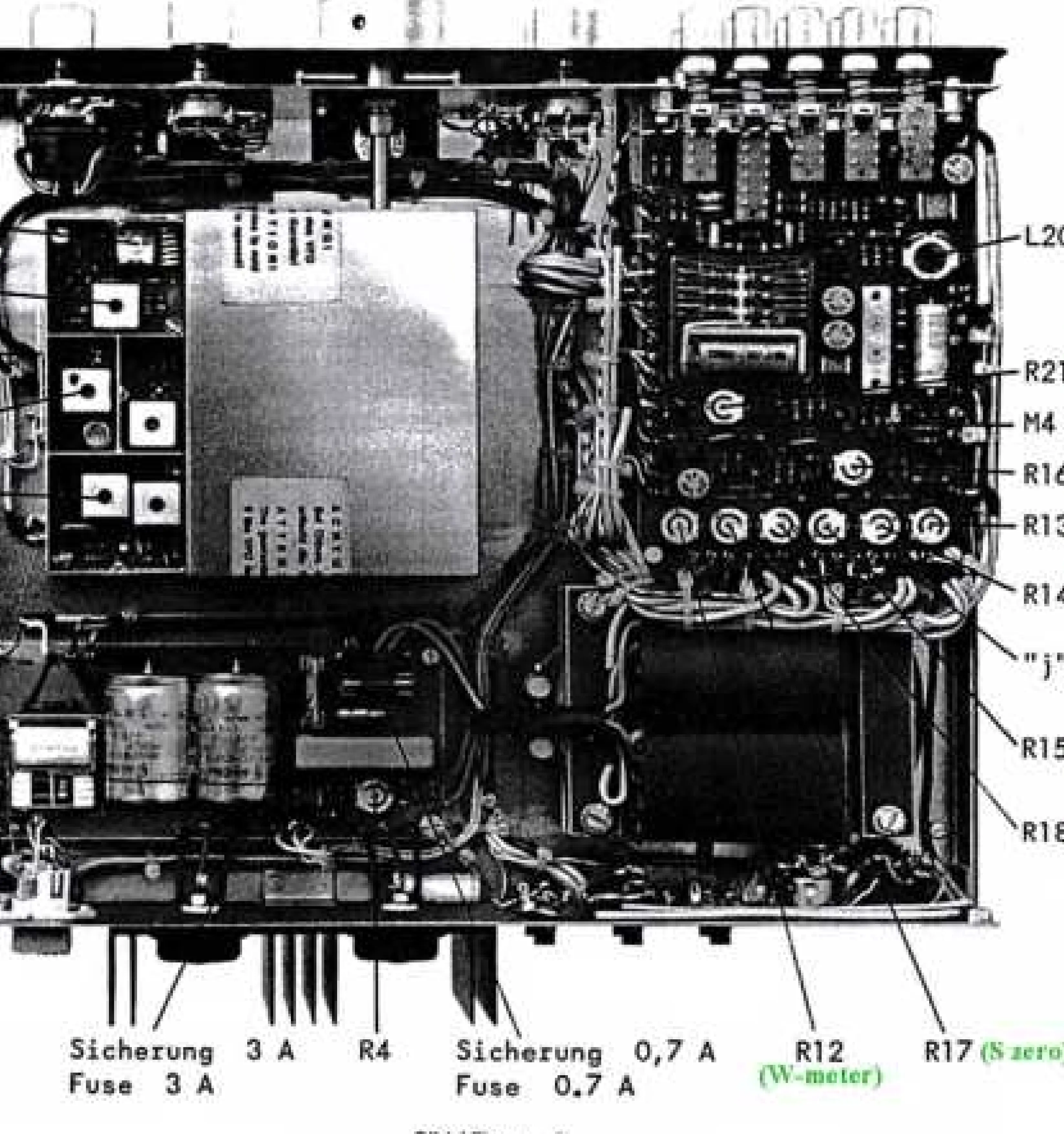

Innenansicht mit Abgleichpunkten
Innenansicht mit Abgleichpunkten
  • Prüfgeräte: Erforderlich sind u.a. Vielfach-Meßinstrument, Frequenzzähler, HF-Millivoltmeter und Spektrum-Analysator.
  • Abgleichpunkte: Die interne Platine (Bild 5) enthält diverse Potentiometer (R) und Spulen (L) für den Abgleich von Squelch, dB-Meter, Mikrofonverstärkung, Tonruf und Frequenzen.
  • Sicherungen: Netzbetrieb 0,7 A, Batteriebetrieb 3 A.

Technische Daten

Das Gerät deckt den Bereich 144-146 MHz ab. Die HF-Ausgangsleistung beträgt 10 W. Das Gewicht ohne Zubehör liegt bei 7,3 kg.

Praktische Hilfe

Typische Probleme

dB-Meter zeigt bei 50 Ohm Abschluss keinen Nullwert

Mit R 17 (Bild 5) abgleichen.

Squelch-Schwelle nicht korrekt

Mit R 21 (Bild 5) abgleichen.

Unzureichende HF-Ausgangsleistung

Abgleich der Sender-Endstufe (4.7) und Injektionsspannung (4.10) prüfen.

Vor der Verwendung

  • Spannungsversorgung prüfen (12V DC oder 220V AC).
  • Antenne mit 50-75 Ohm Impedanz anschließen.
  • Mikrofon korrekt belegen (5-poliger Stecker).
  • Lautsprecherimpedanz von 4 Ohm beachten.
  • Sicherungen auf korrekte Werte prüfen (0,7 A Netz / 3 A Batterie).
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Frequenzbereich
144-146 MHz
HF-Ausgangsleistung
10 W
Stromverbrauch
1.4 A Empfang, 2.9 A Senden

Abbildungen und Diagramme

  • Bild 1: Rückseite mit Anschlüssen für Strom, Antenne, Mikrofon und Zubehör.
  • Bild 2: Steckerbelegung für Mikrofon, Taste, Extern und Lautsprecher.
  • Bild 3: Frontplatte mit Bedienelementen für Abstimmung, Lautstärke und Betriebsarten.
  • Bild 5: Innenansicht mit Positionen der Abgleich-Potentiometer und Sicherungen.

Modellkompatibilität

  • Für UHF-Betrieb ist der Linear-Transverter LT 470 geeignet.
  • Das Gerät ist für den 2-m-Band-Betrieb ausgelegt.
