Bedienungsanleitung für Cobra FRS 120 2-Wege-Funkgerät

Erfahren Sie, wie Sie Ihr Cobra FRS 120 2-Wege-Funkgerät bedienen. Diese Anleitung enthält Informationen zur Batteriemontage, Kanalwahl, Gesprächsführung, Wartung und Fehlerbehebung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Cobra FRS 120 ist ein 2-Wege-Funkgerät mit 14 Kanälen und einer Reichweite von bis zu 2 Meilen. Es wird mit 3 AA-Batterien betrieben. S. 1, 2

Wichtigste Schritte

Batterien einlegen S. 4
Kanal wählen S. 5
Sprechen S. 6

Erste Inbetriebnahme

Batterien einlegen, Gerät einschalten, Kanal wählen. S. 4, 5

Weitere 3 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

BATT LOW Anzeige blinkt

Batterien sind schwach.

S. 4

Technische Daten

Parameter	Wert	Hinweis	Seiten
Reichweite	2 Meilen	Maximale Reichweite unter optimalen Bedingungen	S. 9

Wo es im PDF steht

Bedienelemente S. 3
Batteriemontage S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (5) Weniger anzeigen

Seite 3

Seite 4

Seite 6

Seite 8

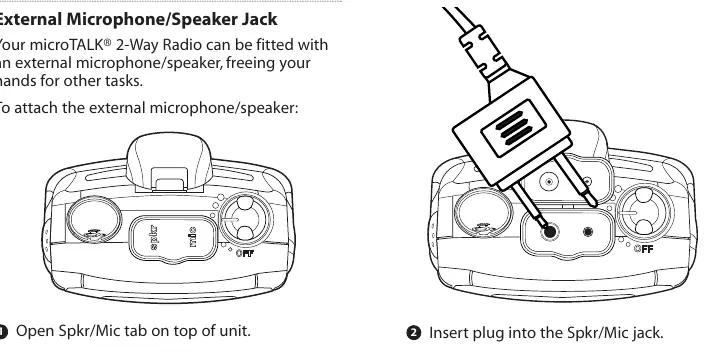

Externes Mikrofon/Lautsprecher anschließen

Seite 9

Wichtige Informationen aus der Anleitung

Das Cobra FRS 120 ist ein 2-Wege-Funkgerät, das auf 14 lizenzfreien FRS-Kanälen (Family Radio Service) im UHF-Band arbeitet. Es bietet eine Reichweite von bis zu 2 Meilen, abhängig von Gelände und Bedingungen. Das Gerät benötigt 3 AA-Alkalibatterien (nicht im Lieferumfang enthalten).

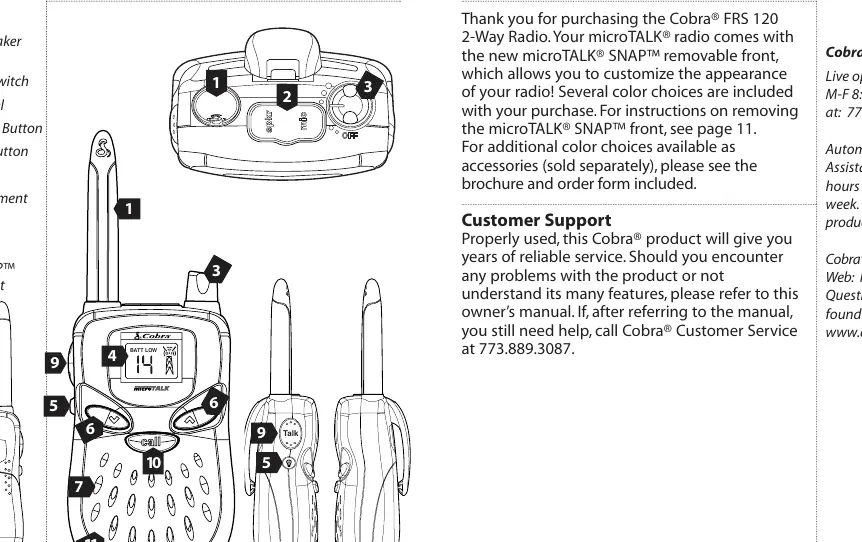

Produktübersicht und Bedienelemente

Das Gerät verfügt über folgende Hauptkomponenten:

Antenne
Mikrofon/Lautsprecher-Buchse
Ein/Aus-Lautstärkeregler
LCD-Display
Kanalwahltasten
Sprechtaste (Talk)
Ruftaste (Call)
microTALK SNAP abnehmbare Front

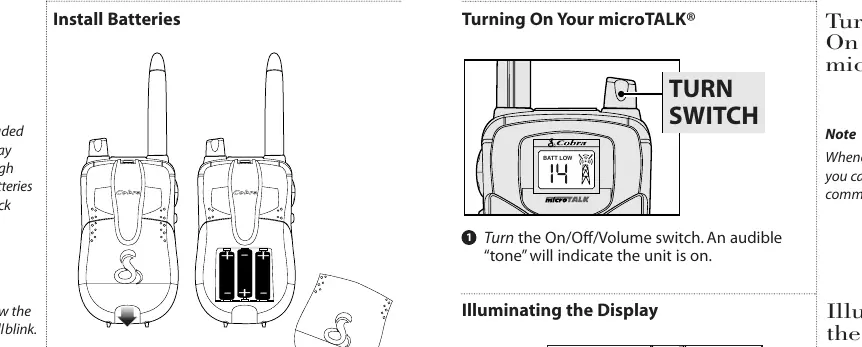

Erste Schritte und Batteriemontage

Um das Gerät in Betrieb zu nehmen:

Ziehen Sie die Verriegelungslasche nach unten, um den Batteriefachdeckel zu entfernen.
Legen Sie drei AA-Batterien gemäß der Polaritätsmarkierungen ein.
Schließen Sie den Deckel.
Drehen Sie den Ein/Aus-Lautstärkeregler, um das Gerät einzuschalten. Ein Signalton bestätigt den Betrieb.

Grundlegende Bedienung

Display beleuchten: Drücken Sie kurz die Taste LIGHT/MAX RANGE, um das Display für zehn Sekunden zu beleuchten.

Kanalwahl: Schalten Sie das Gerät ein und verwenden Sie die Kanalwahltasten, um einen der 14 Kanäle auszuwählen. Beide Funkgeräte müssen auf denselben Kanal eingestellt sein, um kommunizieren zu können.

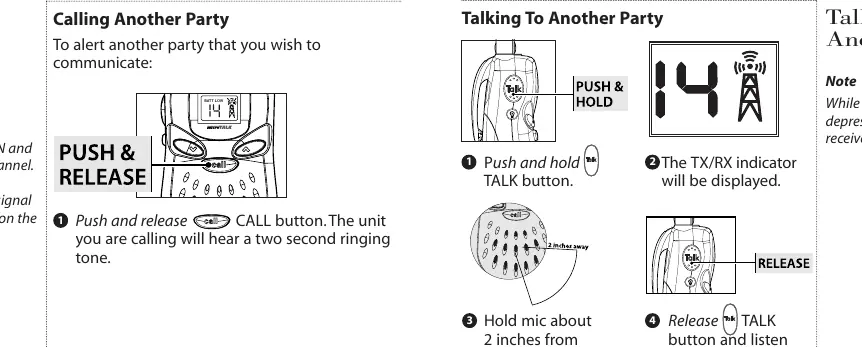

Sprechen: Halten Sie die TALK-Taste gedrückt und sprechen Sie in normaler Lautstärke etwa 5 cm vom Mikrofon entfernt. Lassen Sie die Taste los, um auf eine Antwort zu warten.

Rufen: Drücken Sie kurz die CALL-Taste, um einen Rufton an das andere Gerät zu senden.

Erweiterte Funktionen

Auto Squelch: Das Gerät unterdrückt automatisch schwache Übertragungen und Rauschen. Um alle Signale zu empfangen (Maximum Range Extender), halten Sie die Taste LIGHT/MAX RANGE gedrückt.

Auto Monitor: Um bei schwachen Signalen dauerhaft in den Empfangsmodus zu wechseln, halten Sie die Taste für den Maximum Range Extender fünf Sekunden lang gedrückt, bis zwei Signaltöne ertönen.

Wartung und Pflege

Behandeln Sie das Gerät vorsichtig.
Halten Sie es von Staub fern.
Vermeiden Sie Kontakt mit Wasser oder Feuchtigkeit.
Setzen Sie das Gerät keinen extremen Temperaturen aus.
Modifikationen an internen Komponenten können die Garantie ungültig machen.

Herstellerinformationen

Cobra Electronics

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen Herstellerhandbücher Handbücher öffnen

Praktische Hilfe

Typische Probleme

BATT LOW Anzeige blinkt

Die Batterien sind schwach und müssen ersetzt werden.

Keine Kommunikation möglich

Stellen Sie sicher, dass beide Geräte eingeschaltet sind und auf denselben Kanal eingestellt wurden.

Geringe Reichweite

Die Reichweite wird durch Gebäude, dichtes Laub oder hügeliges Gelände reduziert. Versuchen Sie, eine höhere Position einzunehmen.

Vor der Verwendung

3 AA-Alkalibatterien einlegen.
Gerät einschalten und Lautstärke anpassen.
Kanal auf beiden Geräten synchronisieren.
Sicherstellen, dass die Antenne nicht blockiert ist.

Mehr anzeigen Weniger anzeigen

Abbildungen und Diagramme

Die Bedienelemente umfassen Antenne, Mikrofon/Lautsprecher-Buchse, Ein/Aus-Lautstärkeregler, LCD-Display, Kanalwahltasten, Sprechtaste (Talk) und Ruftaste (Call).

Modellkompatibilität

Kompatibel mit optionalem Vox-Headset, Ohrhörer mit Mikrofon und Lapel-Lautsprecher/Mikrofon.
Verwenden Sie nur von Cobra empfohlenes Zubehör.
