Bedienungsanleitung für Elitech Tlog 10 Serie Datenlogger

Wichtige Informationen aus der Anleitung

Der Elitech Tlog 10 Serie Datenlogger ist für die Überwachung der Kühlkette konzipiert, beispielsweise in Kühlcontainern, medizinischen Schränken oder Laboren. Das Gerät verfügt über ein LCD-Display und zwei Tasten. Es unterstützt verschiedene Start- und Stopp-Modi sowie die automatische Erstellung von PDF-Berichten ohne zusätzliche Software. Bitte beachten Sie, dass bei der ersten Inbetriebnahme oder nach einem Batteriewechsel eine Synchronisierung der Zeit über die ElitechLog-Software zwingend erforderlich ist.

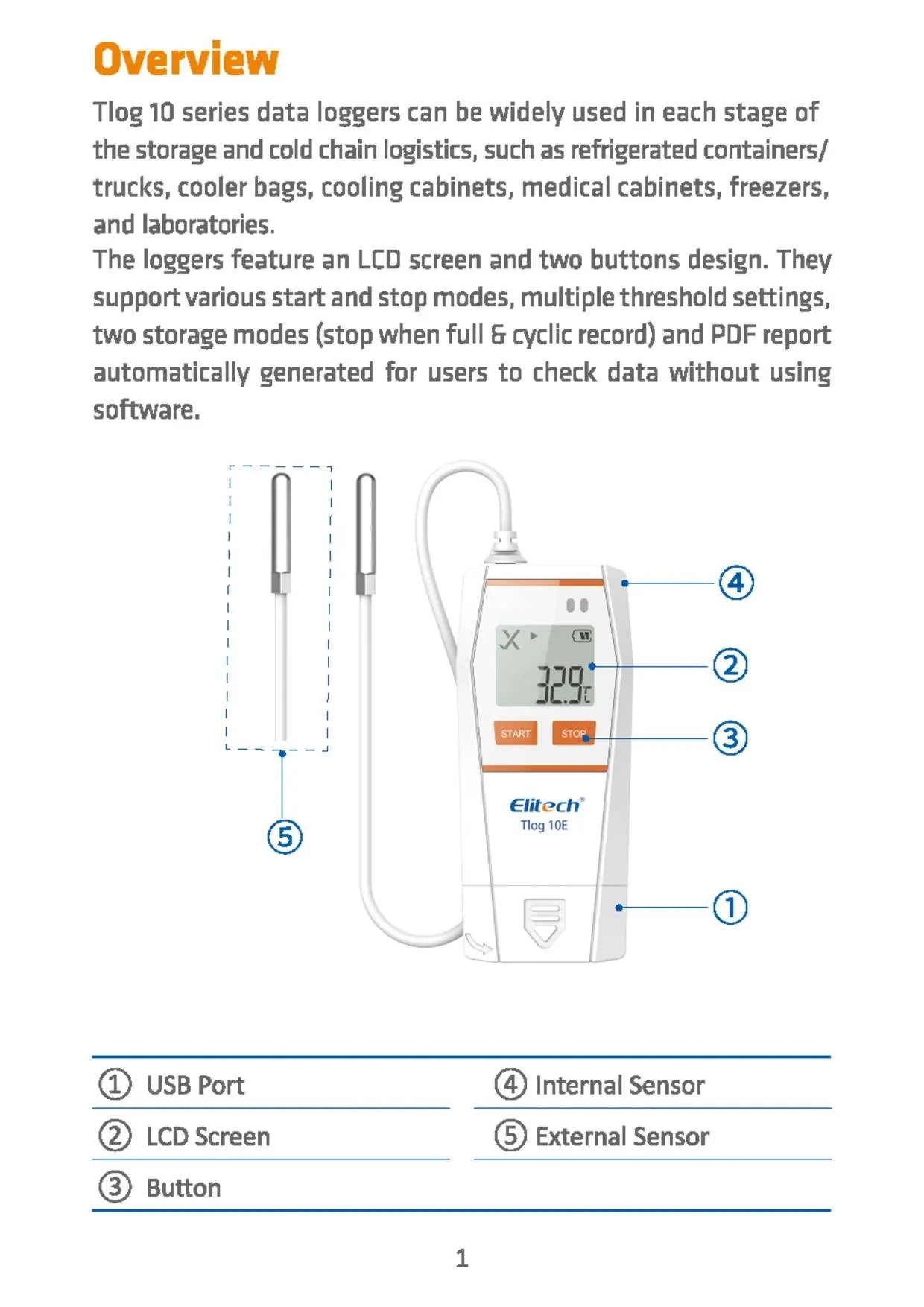

Geräteübersicht

Das Gerät besteht aus folgenden Komponenten:

• USB-Anschluss (unter der Schutzkappe)
• LCD-Bildschirm zur Anzeige von Messwerten und Status
• Tasten zur Steuerung (Start/Stopp)
• Interner Sensor
• Externer Sensor (modellabhängig)

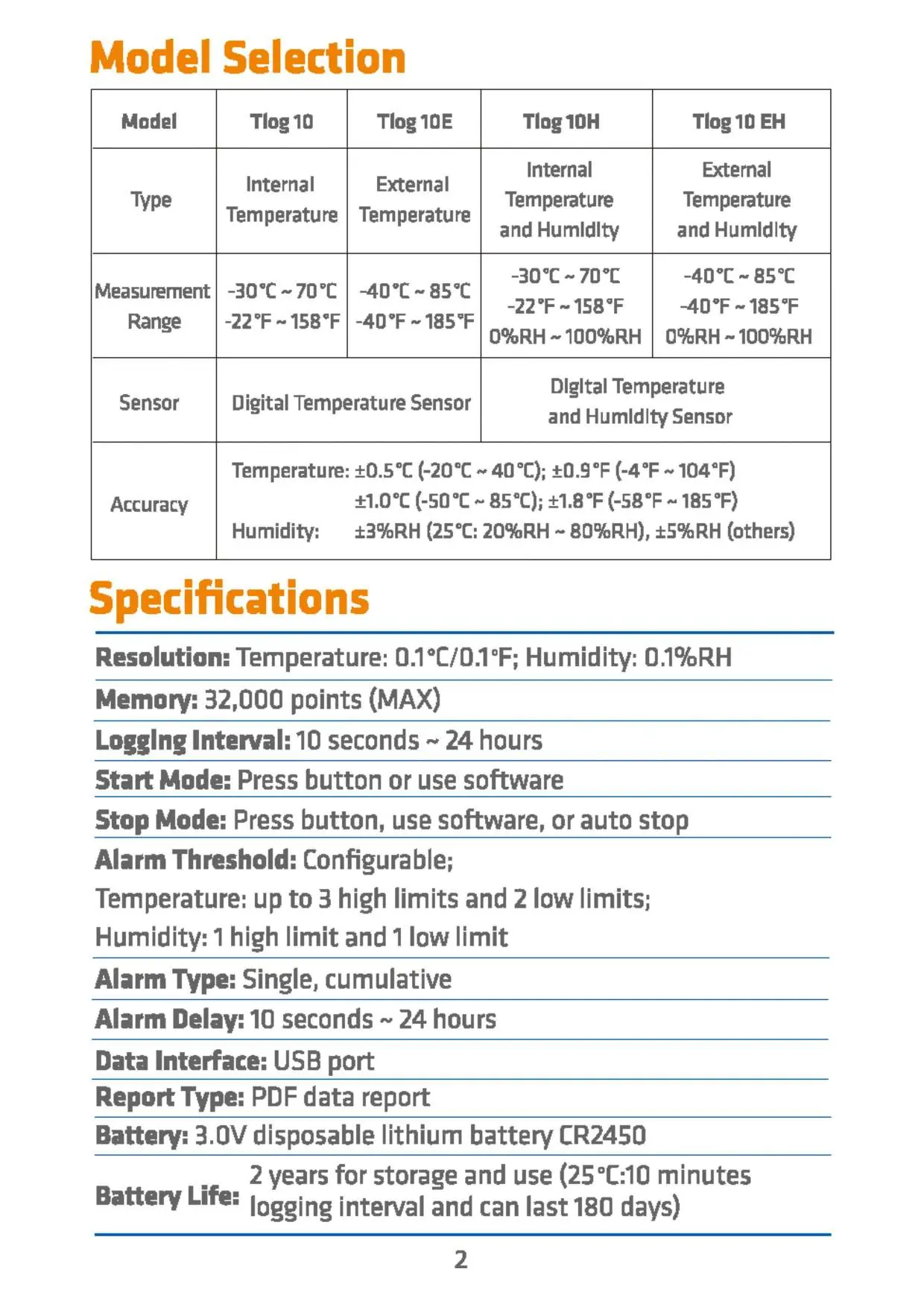

Technische Spezifikationen

Die Serie umfasst verschiedene Modelle (Tlog 10, 10E, 10H, 10 EH) mit unterschiedlichen Messbereichen für Temperatur und Luftfeuchtigkeit. Wichtige Eckdaten:

• Speicherkapazität: 32.000 Messpunkte
• Schutzart: IP65
• Batterie: 3.0V CR2450 Einweg-Lithiumbatterie
• Batterielebensdauer: ca. 2 Jahre bei Lagerung; ca. 180 Tage bei 10-minütigem Logging-Intervall
• Schnittstelle: USB-Anschluss

Inbetriebnahme und Konfiguration

Bevor Sie das Gerät verwenden, müssen Sie die ElitechLog-Software von www.elitechlog.com/softwares herunterladen und installieren.

1. Verbinden Sie den Datenlogger über den USB-Anschluss mit Ihrem Computer.
2. Warten Sie, bis das USB-Symbol auf dem LCD erscheint.
3. Öffnen Sie die ElitechLog-Software.
4. Klicken Sie im Menü "Summary" auf "Quick Reset", um die Zeit zu synchronisieren, falls Sie keine weiteren Parameter ändern möchten.
5. Falls Sie Parameter anpassen müssen, wählen Sie das Menü "Parameter", geben Sie die gewünschten Werte ein und klicken Sie auf "Save Parameter".

Bedienung

Starten der Aufzeichnung: Halten Sie die linke Taste für 5 Sekunden gedrückt, bis das Pfeil-Symbol auf dem LCD erscheint. Alternativ kann das Gerät automatisch starten, wenn es vom Computer getrennt wird (sofern konfiguriert).

Markieren von Ereignissen: Doppelklicken Sie auf die linke Taste, um aktuelle Temperatur und Zeit zu markieren (bis zu 10 Gruppen).

Stoppen der Aufzeichnung: Halten Sie die rechte Taste für 5 Sekunden gedrückt, bis das Stopp-Symbol erscheint. Das Gerät stoppt auch automatisch, wenn der Speicher voll ist.

Datenauslesung

Verbinden Sie den Logger mit dem Computer. Ohne Software können Sie das Gerät als Wechseldatenträger öffnen und den automatisch generierten PDF-Bericht kopieren. Mit der ElitechLog-Software können Sie Daten über die Export-Funktion in verschiedenen Formaten speichern.

Wiederverwendung

Um den Logger erneut zu verwenden, stoppen Sie die Aufzeichnung, sichern Sie die Daten über die Software und führen Sie die Konfiguration (Schritt 2) erneut durch. Beachten Sie, dass beim erneuten Konfigurieren alle vorherigen Daten im Gerät gelöscht werden.
