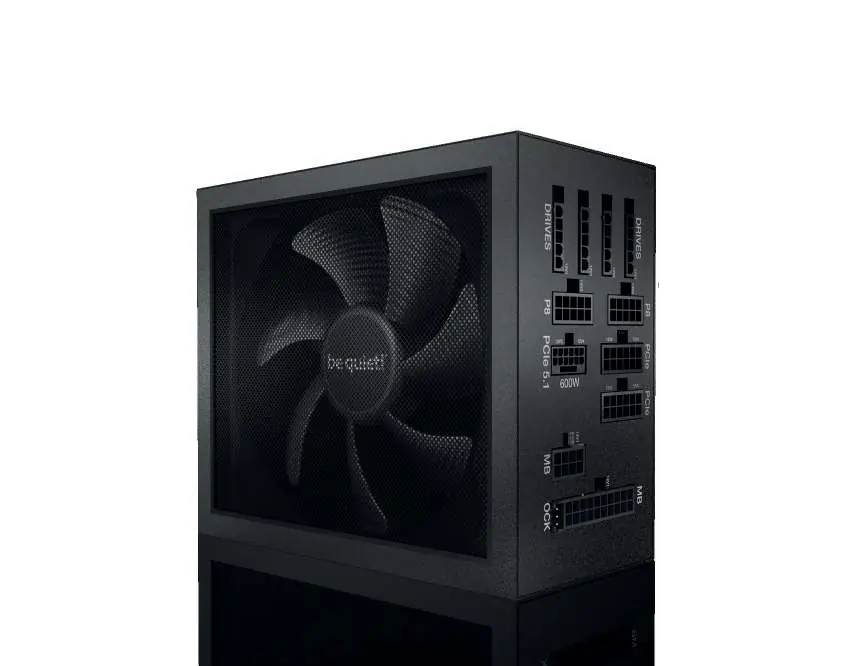

Bedienungsanleitung für Netzteil be quiet! Dark Power 13

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Anweisungen für die Installation und den sicheren Betrieb der be quiet! Dark Power 13 Netzteilserie. Vor der Installation ist es zwingend erforderlich, die Sicherheitshinweise zu lesen. Das Netzteil ist für den Innenbereich konzipiert und erfordert eine ausreichende Belüftung des PC-Gehäuses.

Sicherheitshinweise

• Verwenden Sie ausschließlich die mitgelieferten originalen be quiet! Kabel. Die Verwendung fremder Kabel kann zu Defekten führen.
• Öffnen Sie niemals das Netzteilgehäuse; es besteht Lebensgefahr durch Hochspannung.
• Trennen Sie das Netzteil bei Rauchentwicklung, beschädigten Kabeln oder Flüssigkeitskontakt sofort vom Stromnetz.
• Lassen Sie das Netzteil vor der ersten Inbetriebnahme eine Stunde lang auf Raumtemperatur erwärmen, um Kondenswasserbildung zu vermeiden.
• Betreiben Sie das Netzteil nicht im Freien oder in Umgebungen mit hoher Luftfeuchtigkeit.

Installation des Netzteils

1. Trennen Sie den PC vollständig von allen Stromquellen.
2. Entfernen Sie gegebenenfalls das alte Netzteil, indem Sie alle Kabel vom Mainboard und anderen Komponenten lösen.
3. Platzieren Sie das neue Dark Power 13 Netzteil im Gehäuse und befestigen Sie es mit den vier mitgelieferten Schrauben.

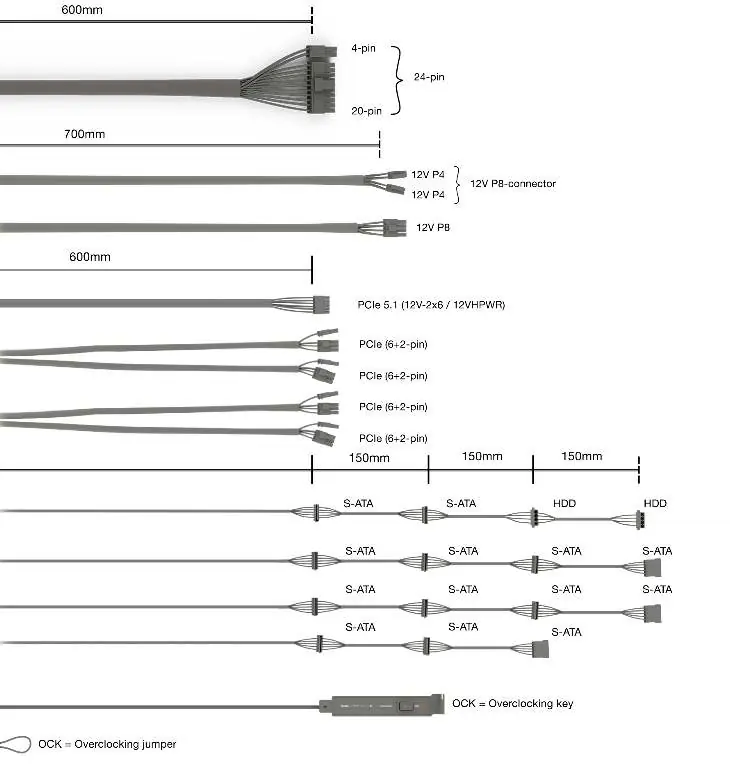

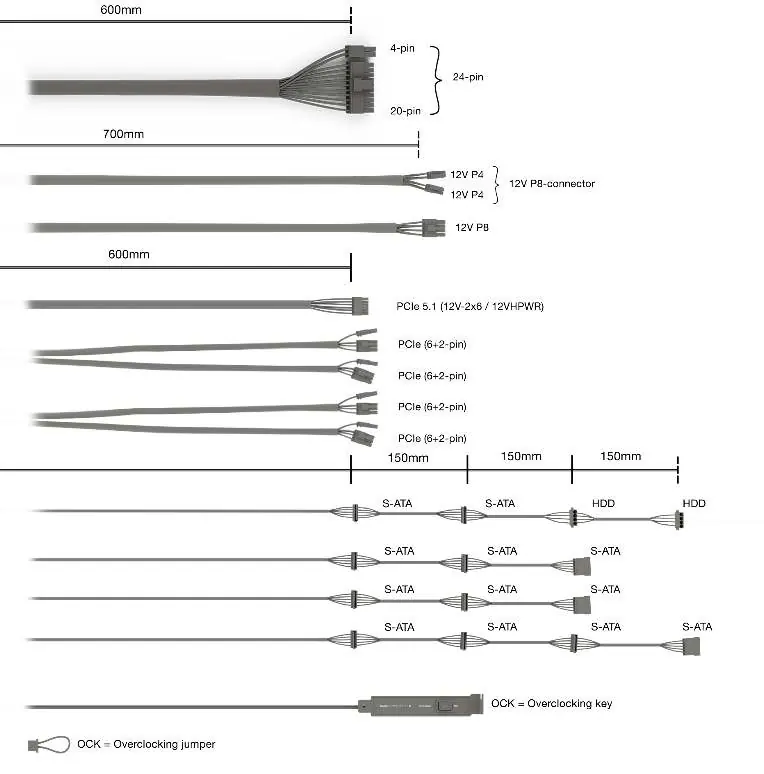

4. Schließen Sie den 20/24-Pin-Stecker an das Mainboard an. Bei 20-Pin-Anschlüssen klappen Sie die zusätzlichen 4 Pins zur Seite.
5. Verbinden Sie den 12V-P4 oder P8-Stecker mit dem entsprechenden Anschluss auf dem Mainboard.

Overclocking-Key

Der Overclocking-Key fasst die einzelnen 12V-Schienen zu einer einzigen 12V-Schiene zusammen. Sie können die Funktion permanent über den mitgelieferten Jumper direkt am Netzteil oder bei Bedarf über den Schalter am Slotblech aktivieren. Wichtig: Betätigen Sie den Overclocking-Key nur bei ausgeschaltetem Netzteil und schließen Sie keine anderen Geräte (wie Lüfter) an diesen Anschluss an.

Sicherheitsfunktionen

Das Netzteil verfügt über folgende Schutzmechanismen, die bei Auslösung das System meist abschalten oder neu starten:

• OCP (Überstromschutz)
• UVP (Unterspannungsschutz)
• OVP (Überspannungsschutz)
• SCP (Kurzschlusssicherung)
• OTP (Temperatursicherung)
• OPP (Überlastschutz)

Fehlerbehebung

Sollte das System nicht ordnungsgemäß funktionieren, prüfen Sie folgende Punkte:

• Spannungswerte im BIOS/UEFI: Abweichungen sind oft auf ungenaue Messungen des Mainboards zurückzuführen und bedeuten nicht zwingend einen Defekt.
• PC startet nicht oder stürzt ab: Prüfen Sie, ob das Netzteil für die installierte Grafikkarte ausreichend dimensioniert ist. Nutzen Sie hierfür den PSU-Rechner auf der be quiet! Webseite.
• Kurzschlussverdacht: Trennen Sie alle nicht benötigten Geräte vom System und testen Sie den Startvorgang erneut. Warten Sie nach einem Schutzabschalten mindestens 5 Minuten vor dem erneuten Einschalten.

Technische Daten

Das Netzteil ist kompatibel mit Intel ATX12V 3.1, PCIe 5.1, E-ATX Server Dual Mainboards, EPS12V 2.92, Intel C6/C7 Status, Energy Star 8.0 und ErP-Richtlinien.
