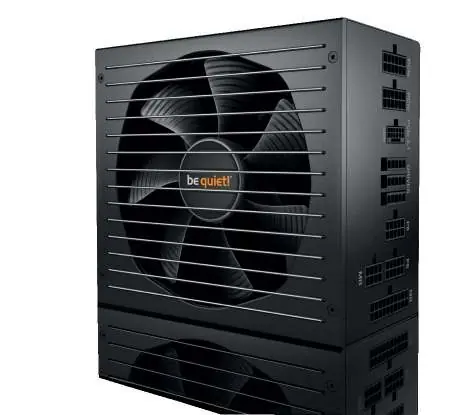

Bedienungsanleitung für das be quiet! Straight Power 12 Netzteil

Wichtige Informationen aus der Anleitung

Das be quiet! Straight Power 12 Netzteil ist für den Betrieb in Innenräumen konzipiert. Verwenden Sie ausschließlich den mitgelieferten Kabelsatz, da die Verwendung anderer Kabel (z. B. von älteren Netzteilserien) zu Defekten führen kann. Öffnen Sie niemals das Gehäuse des Netzteils, da im Inneren gefährliche Hochspannungen herrschen. Vor der Inbetriebnahme sollte das Netzteil eine Stunde bei Raumtemperatur gelagert werden, um Kondenswasserbildung zu vermeiden.

Installation des Netzteils

1. Trennen Sie den PC von allen Stromquellen und entfernen Sie alle angeschlossenen Kabel.
2. Öffnen Sie das PC-Gehäuse gemäß den Herstelleranweisungen.
3. Trennen Sie alle Stecker des alten Netzteils von Mainboard und Komponenten (FDD, HDD, optische Laufwerke).
4. Entfernen Sie die Schrauben an der Rückseite des alten Netzteils und nehmen Sie es vorsichtig aus dem Gehäuse.
5. Setzen Sie das neue be quiet! Straight Power 12 Netzteil ein und befestigen Sie es mit den vier mitgelieferten Schrauben.
6. Schließen Sie den 20/24-Pin-Stecker an das Mainboard an. Bei 20-Pin-Anschlüssen klappen Sie die zusätzlichen 4 Pins zur Seite.
7. Verbinden Sie den 12V-P4 oder P8-Stecker für die CPU mit dem entsprechenden Anschluss auf dem Mainboard.

Sicherheitsfunktionen

Das Netzteil verfügt über mehrere Schutzmechanismen, um Schäden an der Hardware zu vermeiden:

• OCP (Überstromschutz): Schaltet bei zu hoher Last auf einzelnen Leitungen ab.
• UVP (Unterspannungsschutz): Schaltet bei zu niedriger Spannung ab.
• OVP (Überspannungsschutz): Schaltet bei zu hoher Spannung ab.
• SCP (Kurzschlusssicherung): Schützt bei Kurzschluss im Sekundärteil.
• OTP (Temperatursicherung): Schaltet bei Überhitzung ab.
• OPP (Überlastschutz): Schaltet bei Überschreiten der maximalen Gesamtleistung ab.

Fehlerbehebung

Sollte das System nicht ordnungsgemäß funktionieren, prüfen Sie folgende Punkte:

• Stellen Sie sicher, dass das Netzkabel fest sitzt und eine separate Steckdose verwendet wird.
• Überprüfen Sie alle Anschlüsse auf korrekten Sitz und richtige Polarität.
• Kontrollieren Sie die Verbindung des Ein-/Aus-Schalters des Gehäuses mit dem Mainboard.
• Prüfen Sie das System auf Kurzschlüsse, indem Sie nicht benötigte Geräte trennen und schrittweise wieder anschließen.
• Bei einem Kurzschluss warten Sie mindestens 5 Minuten, bevor Sie das Netzteil erneut einschalten, da der Überlastschutz aktiv sein könnte.

Technische Daten und Kompatibilität

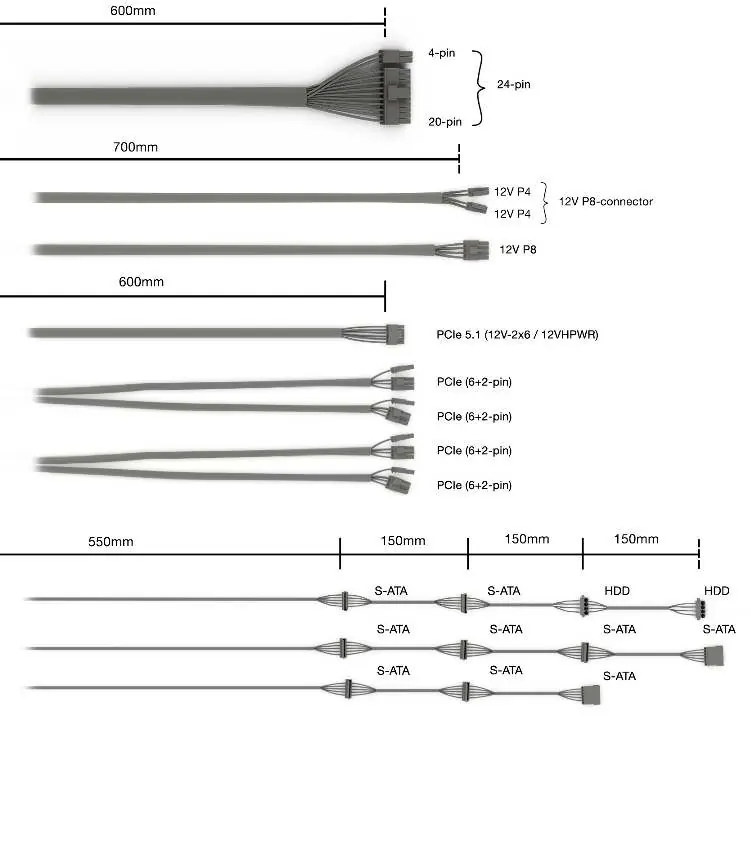

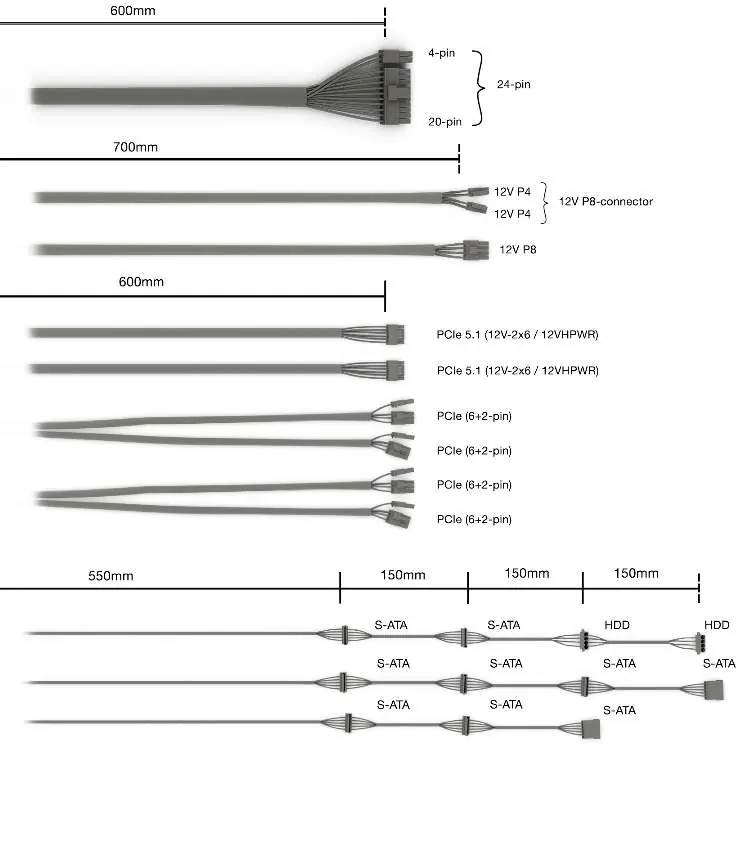

Die Straight Power 12 Serie ist kompatibel mit aktuellen Standards wie Intel ATX12V 3.1, PCIe 5.1, BTX 1.0a, EPS12V 2.92 sowie Energy Star 8.0 und ErP-Richtlinien. Detaillierte Angaben zu Spannungen, Stromstärken und Kabelkonfigurationen finden Sie in den Tabellen am Ende des Handbuchs.
