Installationsanleitung für das Netzteil GAMDIAS HELIOS P2-1300G
Schnelle Installationsanleitung für das GAMDIAS HELIOS P2-1300G Netzteil. Erfahren Sie, wie Sie das Netzteil korrekt in Ihr PC-Gehäuse einbauen, die Kabel anschließen und das System in Betrieb nehmen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation des GAMDIAS HELIOS P2-1300G Netzteils. Stellen Sie vor Beginn sicher, dass Ihr PC-Gehäuse für den Einbau eines ATX-Netzteils geeignet ist und alle Komponenten spannungsfrei sind. Schalten Sie das Netzteil vor der Installation immer aus (Schalter auf Position O).

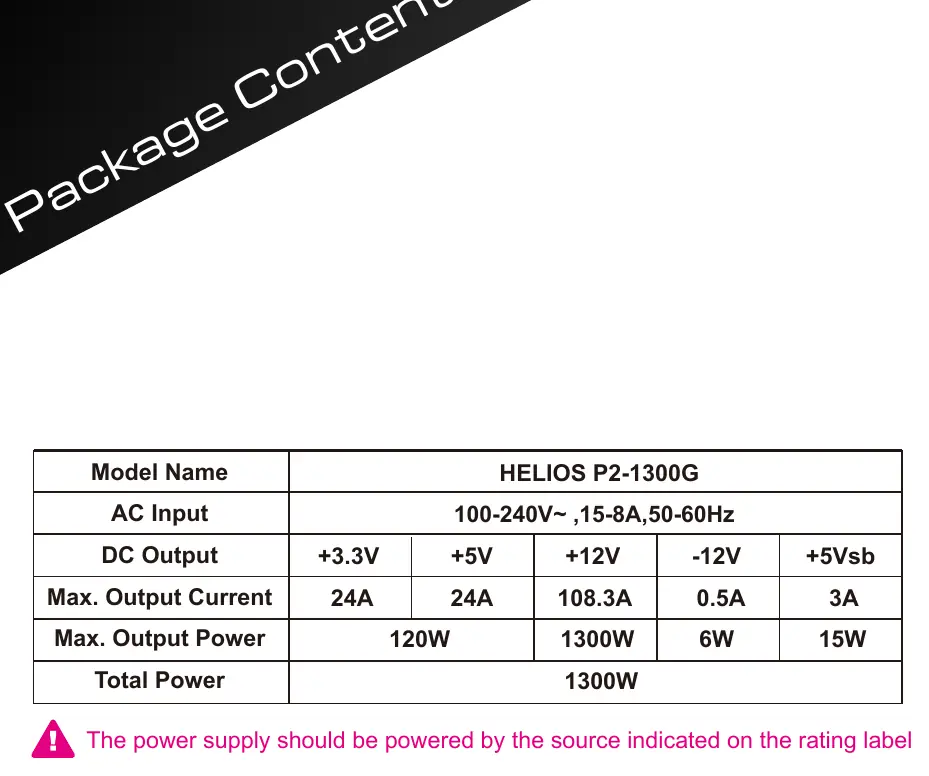

Lieferumfang und technische Daten
Das Paket enthält das Netzteil sowie die notwendigen Schrauben für die Montage. Das Netzteil bietet eine maximale Ausgangsleistung von 1300W und unterstützt Eingangsspannungen von 100-240V bei 50-60Hz. Die DC-Ausgänge umfassen +3.3V, +5V, +12V, -12V und +5Vsb.
Kabelübersicht
Im Lieferumfang sind folgende Kabel enthalten:
- Motherboard Power Cable (600mm)
- CPU EPS Cable (700mm)
- GPU PCI-E Cable (500mm)
- 12VHPWR Cable (600mm)
- SATA Cable (500mm + 150mm)
- Molex Cable (500mm + 150mm)
- FDD Cable (150mm)
Installationsschritte
- Vorbereitung: Stellen Sie sicher, dass der I/O-Schalter am Netzteil auf der Position "O" (Aus) steht.

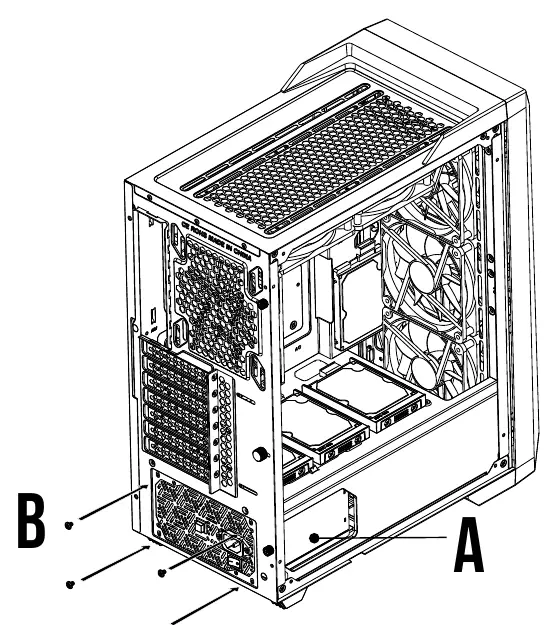

- Einbau: Platzieren Sie das Netzteil im Gehäuse und befestigen Sie es mit den mitgelieferten Schrauben (A/B).

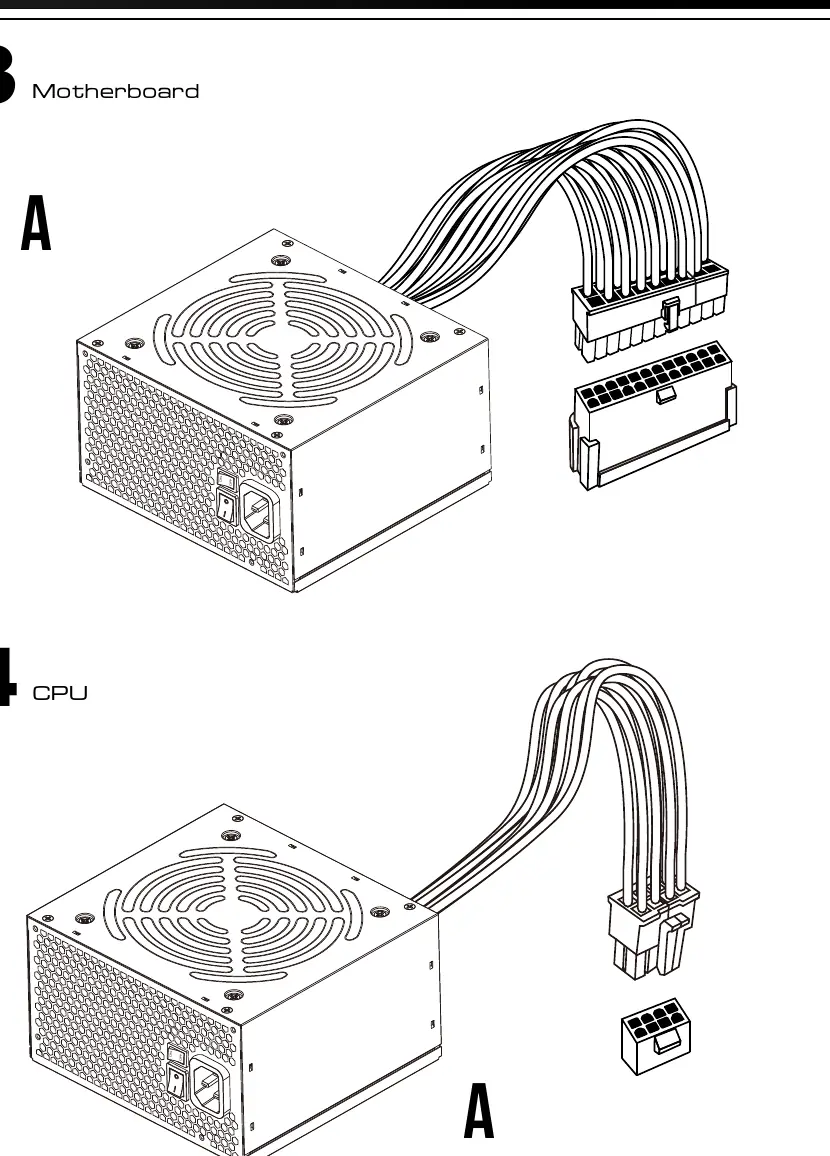

- Mainboard-Anschluss: Verbinden Sie das Motherboard-Stromkabel mit dem Mainboard.
- CPU-Anschluss: Verbinden Sie das CPU EPS-Kabel mit dem entsprechenden Anschluss auf dem Mainboard.

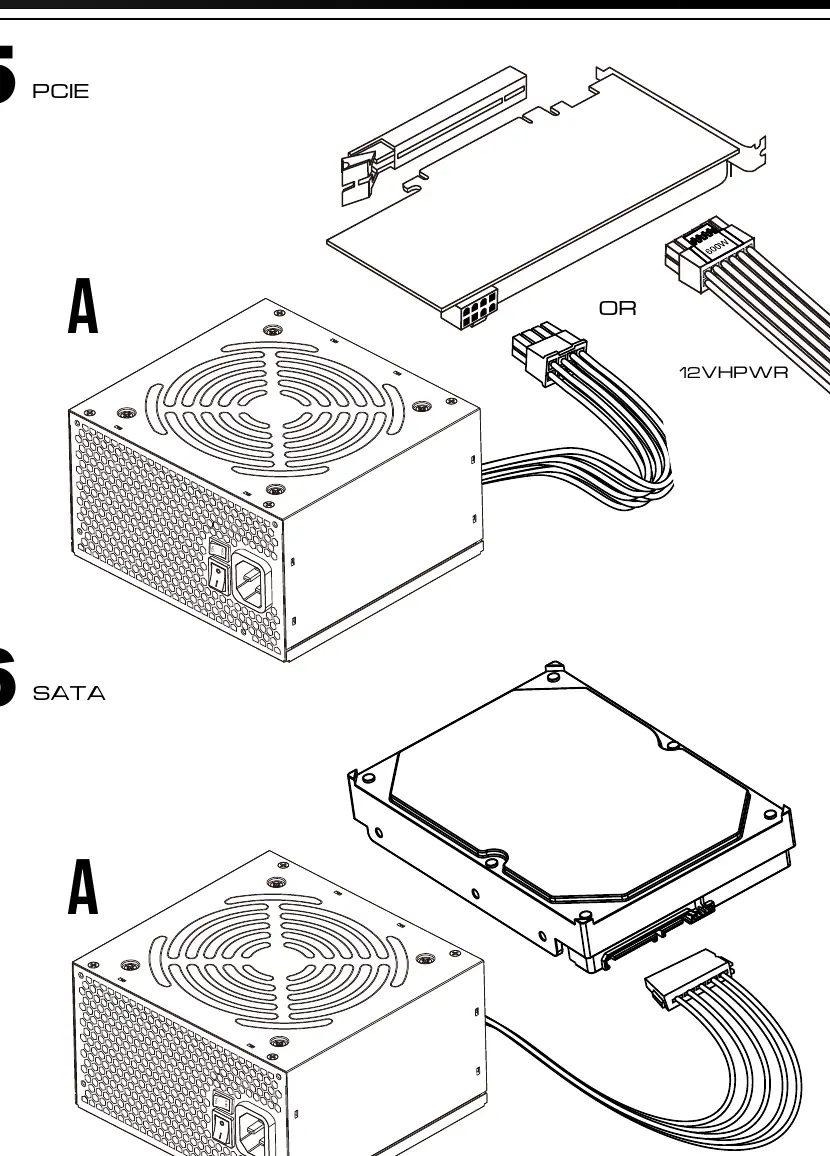

- Grafikkarten-Anschluss: Verbinden Sie das PCIe-Kabel oder das 12VHPWR-Kabel mit Ihrer Grafikkarte.
- Peripherie-Anschluss: Schließen Sie SATA-, Molex- oder FDD-Kabel an Ihre Laufwerke und Zubehörteile an.
- Inbetriebnahme: Stecken Sie das Netzkabel in die Steckdose und schalten Sie den I/O-Schalter am Netzteil auf die Position "I" (Ein).
Anschlussübersicht
Das Netzteil verfügt über ein modulares Interface. Achten Sie beim Einstecken der Kabel darauf, dass die Stecker fest in den entsprechenden Buchsen (SATA, MB, CPU, PCI-E, 12VHPWR) sitzen. Verwenden Sie nur die mitgelieferten Kabel.
Praktische Hilfe
Typische Probleme
PC startet nicht nach dem Einbau.
Überprüfen Sie, ob der I/O-Schalter am Netzteil auf "I" steht und das Netzkabel fest in der Steckdose sowie am Netzteil sitzt.
Kabel lässt sich nicht anschließen.
Prüfen Sie die Beschriftung am Netzteil-Interface und am Kabelstecker. Stellen Sie sicher, dass Sie den richtigen Anschluss (z.B. CPU vs. PCIe) verwenden.
Vor der Verwendung
- Stellen Sie sicher, dass der Netzschalter auf "O" steht.
- Prüfen Sie, ob alle benötigten Kabel für Ihre Komponenten vorhanden sind.
- Stellen Sie sicher, dass das Gehäuse ausreichend Platz für das Netzteil bietet.
- Verwenden Sie nur die mitgelieferten Kabel, um Schäden an Hardware zu vermeiden.
Abbildungen und Diagramme
- Schritt 1: Netzschalter auf O stellen.
- Schritt 2: Netzteil im Gehäuse verschrauben.
- Schritt 3-8: Kabel an Mainboard, CPU, GPU und Laufwerke anschließen.

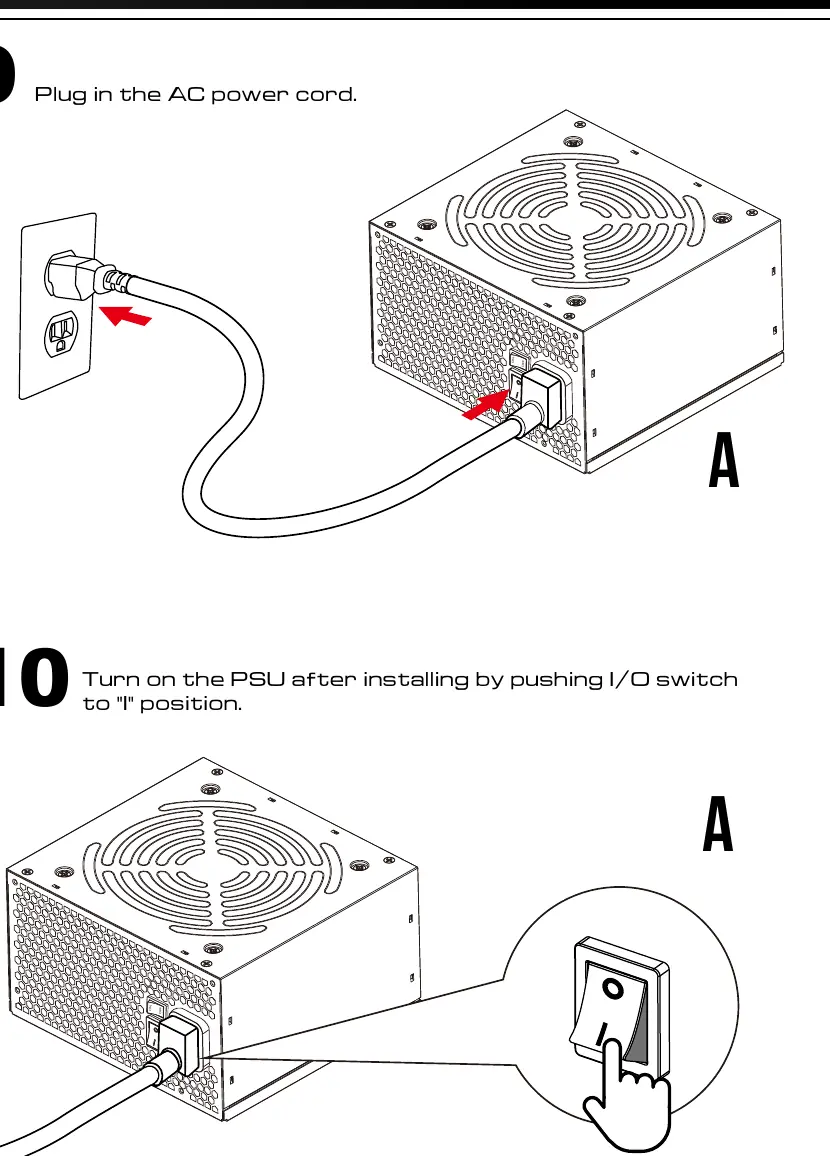

- Schritt 9-10: Stromkabel anschließen und Netzschalter auf I stellen.
Modellkompatibilität
- Nur für PC-Systeme mit ATX-Standard geeignet.
- Stellen Sie sicher, dass die Grafikkarte den 12VHPWR-Anschluss unterstützt, falls Sie diesen verwenden.
