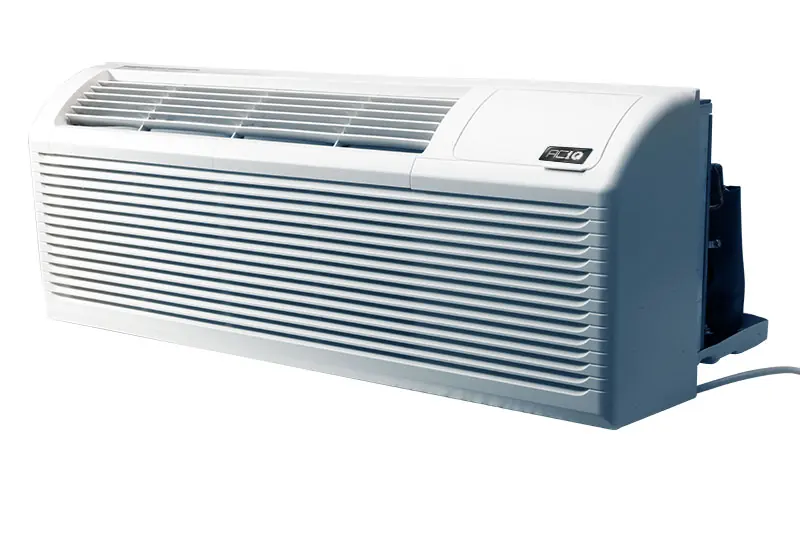

Installations- und Bedienungsanleitung für ACiQ PTAC-B Klimagerät
Schnellstartanleitung für ACiQ PTAC-B Klimageräte: Installation, DIP-Schalter-Konfiguration, Bedienung des Bedienfelds, Wartung der Filter und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebsanweisungen für die ACiQ PTAC-B Serie. Die Installation sollte von qualifiziertem Personal durchgeführt werden und etwa 60 Minuten in Anspruch nehmen. Beachten Sie unbedingt die Sicherheitsvorkehrungen, insbesondere den Umgang mit scharfen Kanten und elektrischen Anschlüssen. Das Gerät erfordert eine ordnungsgemäße Erdung und einen dedizierten Stromkreis.
Installation

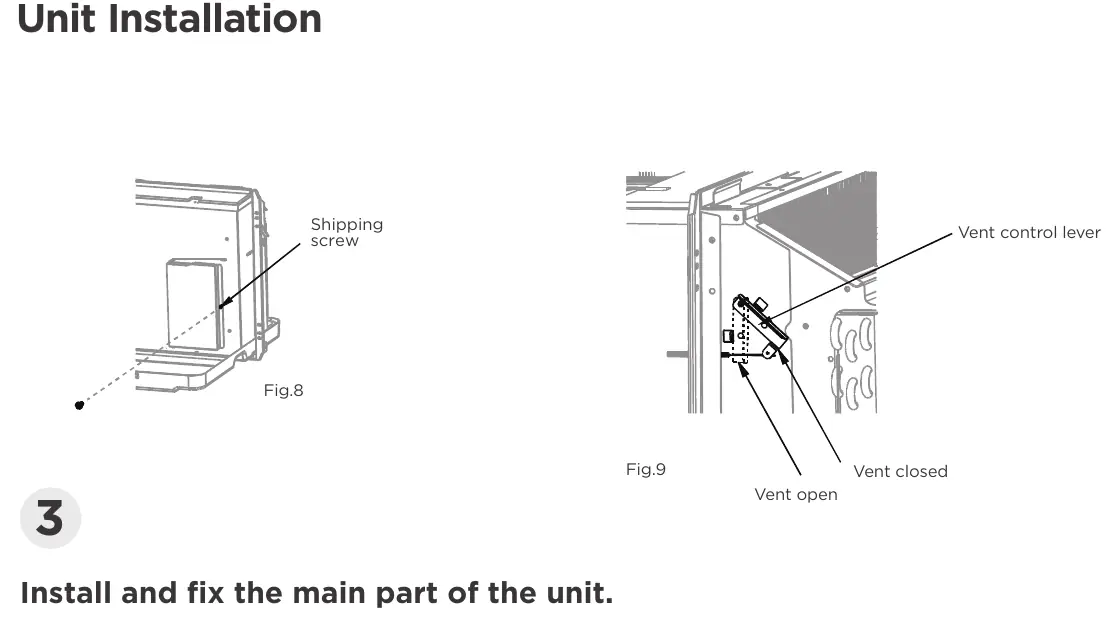

Die Installation erfordert eine Wandhülse (nicht im Lieferumfang enthalten). Stellen Sie sicher, dass die Hülse waagerecht und fest montiert ist. Das Gerät wird in die Hülse geschoben und mit vier Schrauben gesichert. Bei 265V-Modellen ist die Verwendung eines optionalen Subbase-Kits erforderlich, das eine permanente Verkabelung ermöglicht.
DIP-Schalter-Konfiguration
Die Funktionen des Geräts können über DIP-Schalter angepasst werden. Das Gerät muss ausgeschaltet sein, um Änderungen vorzunehmen. Zu den konfigurierbaren Optionen gehören:
- Heizungsart (Elektroheizung oder Wärmepumpe)
- Temperaturbereichsbegrenzungen
- Lüfterbetrieb (kontinuierlich oder zyklisch)
- Frostschutzfunktion
- Wandthermostat-Steuerung
Bedienung
Das Gerät kann über das integrierte Bedienfeld oder ein optionales Wandthermostat gesteuert werden. Das Bedienfeld ermöglicht die Auswahl von Modi (Kühlen, Trocknen, Heizen, Lüften), die Einstellung der Lüftergeschwindigkeit und die Sperrung des Bedienfelds. Fehlercodes (z.B. E0, E3, AS) werden im LED-Display angezeigt; bei wiederkehrenden Fehlern sollte der Strom kurzzeitig unterbrochen werden.
Wartung
Die wichtigste Wartungsmaßnahme ist die Reinigung der Luftfilter alle zwei Wochen. Verschmutzte Filter reduzieren die Effizienz und können das Gerät beschädigen. Reinigen Sie die Filter mit Wasser und trocknen Sie diese gründlich ab. Überprüfen Sie regelmäßig die Außenregister auf Schmutzansammlungen.
Fehlerbehebung
Bei Problemen wie "Gerät startet nicht" oder "Kühlt/Heizt nicht" prüfen Sie zuerst die Stromversorgung, den Sicherungsautomaten, die Filtereinstellungen und ob Hindernisse den Luftstrom blockieren. Bei Vereisung des Innenregisters schalten Sie das Gerät auf Lüfterbetrieb, bis das Eis geschmolzen ist.
Herstellerinformationen
ACiQ
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie, ob der Stecker fest sitzt, der Sicherungsautomat ausgelöst hat oder ob sich das Gerät im Schutzmodus befindet.
Gerät kühlt oder heizt nicht
Stellen Sie sicher, dass der Luftstrom nicht blockiert ist, die Filter sauber sind und die Temperatureinstellungen korrekt sind.
Wasser tropft nach innen
Die Wandhülse ist möglicherweise nicht waagerecht installiert. Überprüfen Sie die Ausrichtung und passen Sie diese an.
Eisbildung am Innenregister
Dies kann bei niedrigen Außentemperaturen (unter 13°C) auftreten. Schalten Sie auf Lüfterbetrieb, bis das Eis geschmolzen ist.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
- Prüfen Sie, ob die elektrische Kapazität für das Modell ausreicht.
- Entfernen Sie alle Hindernisse um den Lufteinlass und -auslass.
- Stellen Sie sicher, dass die Filter korrekt eingesetzt sind.
- Überprüfen Sie die DIP-Schalter-Einstellungen für Ihre spezifischen Anforderungen.
Technische Daten in der Praxis
- 265V-Modelle
- Erfordern eine permanente Verkabelung über ein Subbase-Kit.
- DIP-Schalter S4*S5
- Kombinierte Konfiguration zur Auswahl des Temperaturbereichs.
- Front Desk Control
- Ermöglicht die Fernsteuerung des Geräts über ein 24VAC-Signal.
Abbildungen und Diagramme
- Fig. 4 zeigt die DIP-Schalter-Konfiguration über das Bedienfeld.
- Fig. 13 & 14 zeigen das Entnehmen und Einsetzen der Luftfilter.
- Fig. 15 zeigt die Wartung des Entlüftungsfilters.
Modellkompatibilität
- Wandthermostate müssen mit dem Gerätetyp (Wärmepumpe oder nur Heizung) kompatibel sein.
- Verwenden Sie für Wandthermostate 18 bis 20 Gauge massiven Thermostatdraht.
