Serviceanleitung für ACiQ PTAC Klimagerät

Umfassender Leitfaden für das ACiQ PTAC Klimagerät. Enthält Installationsanweisungen, DIP-Schalter-Konfigurationen, Fehlercodes, Wartungstipps und Schaltpläne.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dies ist eine Serviceanleitung für die ACiQ PTAC-Serie. Sie deckt Installation, DIP-Schalter-Konfiguration, Fehlercodes, Wartung und Schaltpläne ab. S. 1, 2

Wichtigste Schritte

  • Installation des Geräts S. 20, 21, 22, 23
  • DIP-Schalter konfigurieren S. 14, 15, 16, 17
  • Filter reinigen S. 24, 25

Probleme und Lösungen

AS/ES/CS/oS/HS (Sensoren)

Prüfen Sie die Verbindung zwischen Sensor und Platine oder tauschen Sie den Sensor/die Platine aus.

S. 27, 28
E4 (Kommunikationsfehler)

Prüfen Sie die Signalverkabelung zwischen Display und Hauptplatine.

S. 29

Fehlercodes

Code Bedeutung Maßnahme Seiten
AS Offener oder Kurzschluss des Raumtemperatursensors (T1) Sensor prüfen/ersetzen S. 9, 27
E4 Kommunikationsfehler zwischen Hauptplatine und Display Verkabelung prüfen S. 9, 27

Wartung und Reset

  • Filter alle zwei Wochen reinigen. S. 24, 25

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 230/208V Eingangsspannung S. 13

Wo es im PDF steht

  • Inhaltsverzeichnis S. 2
  • Schaltplan S. 11
  • Fehlercodes S. 9, 27
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Serviceanleitung richtet sich an qualifiziertes Fachpersonal für die Installation, Wartung und Reparatur der ACiQ PTAC-Serie (7K-15K BTU/H). Sie enthält detaillierte Schaltpläne, Fehlerdiagnosen und Konfigurationsmöglichkeiten. Für Endbenutzer sind insbesondere die Abschnitte zur Bedienung, Filterreinigung und Fehlerbehebung relevant.

Kältekreislauf-Diagramm
Kältekreislauf-Diagramm

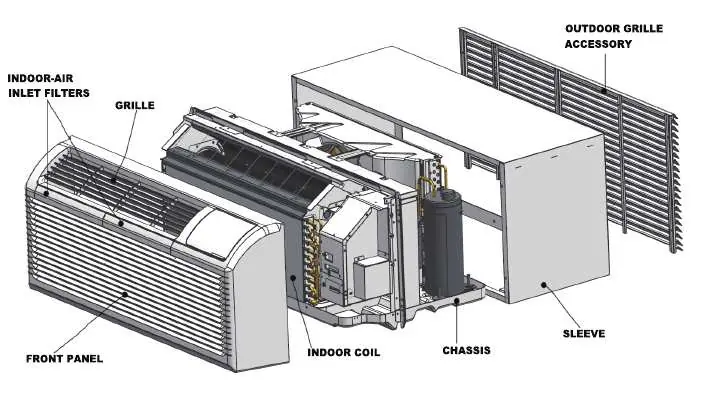

Explosionszeichnung der Komponenten
Explosionszeichnung der Komponenten

Sicherheitshinweise

Vor der Wartung muss das Gerät unbedingt stromlos geschaltet werden. Installationen dürfen nur von qualifiziertem Personal durchgeführt werden. Beachten Sie folgende Warnungen:

  • Verwenden Sie einen dedizierten Stromkreis mit korrekt ausgelegtem Schutzschalter.
  • Das Gerät muss ordnungsgemäß geerdet sein.
  • Installieren Sie das Gerät nicht selbst; wenden Sie sich an einen autorisierten Servicepartner.
  • Achten Sie beim Auspacken und Installieren auf scharfe Kanten an Gehäuse und Lamellen.
  • Blockieren Sie niemals den Lufteinlass oder -auslass.

Bedienung und Funktionen

Das Bedienfeld ermöglicht die Steuerung der Modi: Kühlen (COOL), Heizen (HEAT) und Lüften (FAN). Die Temperatureinstellung erfolgt in 1°C-Schritten. Die "Constant Fan"-Funktion ermöglicht einen kontinuierlichen Lüfterbetrieb im Kühlmodus.

Installation

Die Installation erfordert eine sorgfältige Ausrichtung des Wandgehäuses (Sleeve), um Vibrationen und Wasseransammlungen zu vermeiden. Das Gerät muss waagerecht installiert werden. Stellen Sie sicher, dass der Bereich hinter dem Gerät frei von Hindernissen ist, um die Wärmeabfuhr nicht zu beeinträchtigen.

Abmessungen des Klimageräts
Abmessungen des Klimageräts

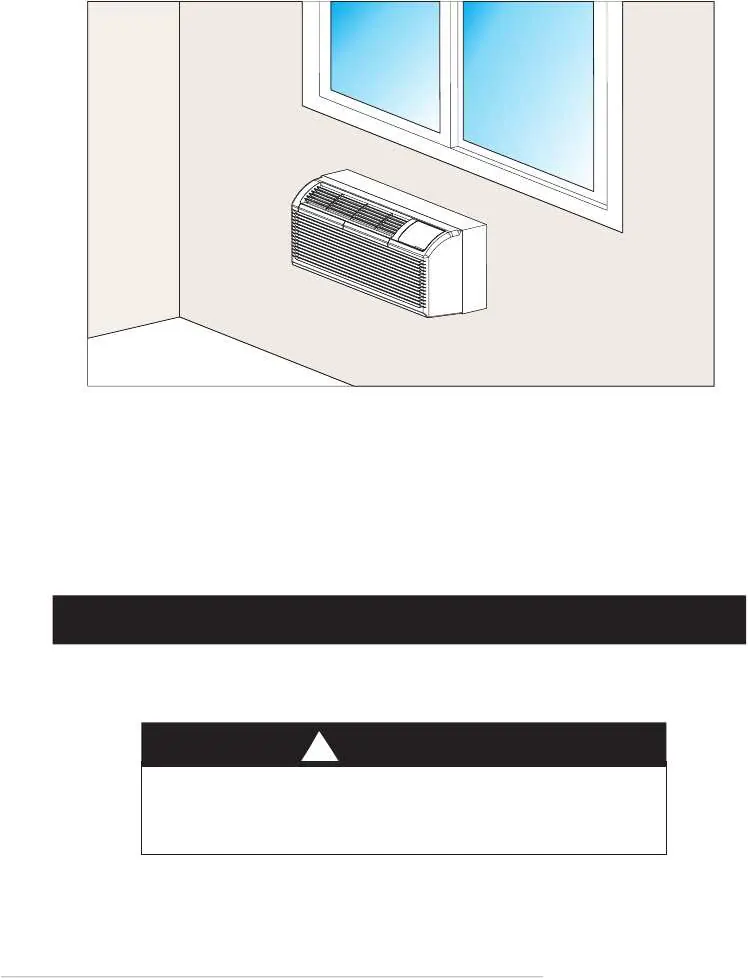

Zusätzliches Montagefoto von Seite 22
Zusätzliches Montagefoto von Seite 22

DIP-Schalter-Konfiguration

Das Gerät bietet optionale Konfigurationen über DIP-Schalter, die sich hinter der Frontblende befinden. Diese ermöglichen Einstellungen wie:

Zugang zu den DIP-Schaltern
Zugang zu den DIP-Schaltern
  • Wahl zwischen Wandthermostat oder internem Bedienfeld.
  • Festlegung von Temperaturbereichen.
  • Lüfterbetriebsarten (kontinuierlich oder zyklisch).
  • Aktivierung von Frostschutzfunktionen.

Wartung und Reinigung

Um die Effizienz zu erhalten, ist eine regelmäßige Wartung erforderlich:

  • Luftfilter: Alle zwei Wochen reinigen. Bei starker Verschmutzung absaugen oder mit Wasser abspülen und vollständig trocknen lassen.
  • Außenspule: Regelmäßig auf Schmutzansammlungen prüfen. Bei starker Verschmutzung durch Fachpersonal reinigen lassen.
  • Lüftungsklappenfilter: Zweimal jährlich oder bei Bedarf reinigen.

Fehlerbehebung

Das Gerät zeigt Fehlercodes auf dem LED-Display an, um Probleme schnell zu identifizieren:

Hauptplatine (PCB)
Hauptplatine (PCB)
  • AS/ES/CS/oS/HS: Fehler an den Temperatursensoren (offener oder Kurzschluss).
  • E4: Kommunikationsfehler zwischen Hauptplatine und Display.
  • LE: Fehler bei der kabelgebundenen Steuerung.
  • LO/HI: Raumtemperatur außerhalb des Messbereichs.

Bei wiederkehrenden Fehlern sollte die Stromversorgung kurzzeitig unterbrochen werden. Wenn der Fehler bestehen bleibt, ist eine professionelle Diagnose der Verkabelung oder der Hauptplatine erforderlich.

Herstellerinformationen

ACiQ

Markenprofil

Praktische Hilfe

Typische Probleme

Gerät startet nicht

Überprüfen Sie, ob der Stecker fest sitzt, der Schutzschalter nicht ausgelöst hat und das Gerät eingeschaltet ist.

Gerät kühlt oder heizt nicht

Stellen Sie sicher, dass der Luftstrom nicht durch Vorhänge oder Möbel blockiert ist. Reinigen Sie die Filter und prüfen Sie die DIP-Schalter-Einstellungen.

Wasser tropft ins Innere

Das Wandgehäuse ist möglicherweise nicht waagerecht installiert. Korrigieren Sie die Ausrichtung für einen korrekten Wasserablauf.

Eisbildung an der Innenspule

Bei Außentemperaturen unter ca. 13°C (55°F) kann sich im Kühlmodus Eis bilden. Schalten Sie auf Lüfterbetrieb, bis das Eis geschmolzen ist.

Vor der Verwendung

  • Prüfen Sie, ob der Schutzschalter korrekt dimensioniert ist.
  • Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
  • Kontrollieren Sie, ob die Luftfilter korrekt eingesetzt sind.
  • Stellen Sie sicher, dass der Bereich um das Gerät frei von Hindernissen ist.
  • Überprüfen Sie die DIP-Schalter-Einstellungen für Ihre spezifische Konfiguration.

Technische Daten in der Praxis

Eingangsspannung
230/208V, 60Hz
Temperaturbereich (Kühlen)
17°C - 30°C (62°F - 86°F)
Temperaturbereich (Heizen)
17°C - 29°C (62°F - 84°F)

Abbildungen und Diagramme

  • Schaltplan: Zeigt die interne Verkabelung und Anschlüsse für Thermostate und Front-Desk-Steuerung.
  • Kältekreislauf: Veranschaulicht den Fluss des Kältemittels zwischen Verdampfer, Kondensator und Kompressor.
  • Explosionszeichnung: Hilft bei der Identifizierung der Gehäusekomponenten und der Montage.

Modellkompatibilität

  • Wandthermostate müssen für den Betrieb mit dem Gerät kompatibel sein und korrekt konfiguriert werden.
  • Für 265V-Modelle ist zwingend ein elektrisches Unterbau-Zubehör erforderlich.
  • Die Front-Desk-Steuerung erfordert ein 24VAC-Signal.
