Installationsanleitung für Yoshimura 075BG194700 Kennzeichenhalter-Kit

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für das Yoshimura Kennzeichenhalter-Kit 075BG194700 für das Motorradmodell CFMOTO 675 SS. Bitte beachten Sie, dass dieses Produkt nicht DOT-zugelassen ist und nicht für den öffentlichen Straßenverkehr bestimmt ist. Der Benutzer ist selbst für die Einhaltung lokaler Gesetze und Vorschriften verantwortlich.

Demontage

1. Entfernen Sie den Soziussitz.
2. Suchen und trennen Sie die Steckverbindungen der Kennzeichenbeleuchtung und der Blinker.
3. Stützen Sie die serienmäßige Kotflügelbaugruppe sicher ab, entfernen Sie die drei Befestigungsschrauben und nehmen Sie die Baugruppe vorsichtig ab, ohne die Kabel zu beschädigen.

Installation

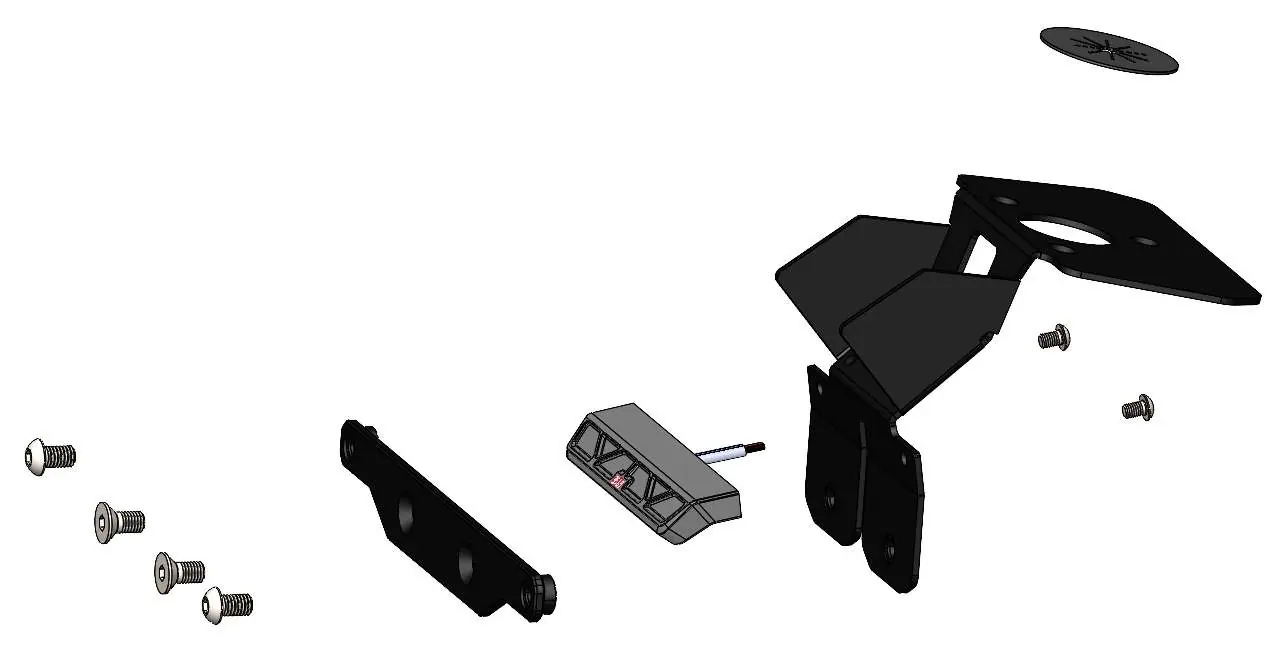

1. Montieren Sie die Yoshimura Kennzeichenleuchte (075BG-LH-C1) mit den M4x6-Schrauben am Kennzeichenhalter (19470-FEBKT).
2. Befestigen Sie den Kennzeichenhalter (FE-LP-BKT) mit den M6x12-Senkkopfschrauben am Hauptträger (19470-FEBKT).
3. Installieren Sie das serienmäßige Rücklicht mit den originalen Schrauben am Kennzeichenhalter und führen Sie den Stecker durch den quadratischen Schlitz.
4. Setzen Sie die Kabelabdeckung (H-2158T-1) in die Öffnung des Kennzeichenhalters ein.
5. Montieren Sie den Kennzeichenhalter am Motorrad unter Verwendung der originalen Befestigungsschrauben und ziehen Sie diese gemäß den Werksvorgaben fest.
6. Verbinden Sie die Kabel der Kennzeichenleuchte mit dem Kabelbaum: Schwarz (Leuchte) an Grün (Kabelbaum) und Rot (Leuchte) an Braun (Kabelbaum).
7. Führen Sie den Stecker des Rücklichts durch die Kabelabdeckung und verbinden Sie ihn wieder mit dem Kabelbaum.
8. Montieren Sie den Soziussitz wieder.
9. Überprüfen Sie vor der Fahrt die ordnungsgemäße Funktion von Kennzeichenbeleuchtung, Blinkern und Bremslicht sowie den festen Sitz aller Komponenten.
