Montageanleitung für Yoshimura 075BG196810 Kennzeichenhalter-Kit
Schnelle Anleitung zur Montage des Yoshimura Fender Eliminator Kits für die Triumph Street Triple 765. Enthält Demontage des Original-Hecks, Montage der Halterungen, Verkabelung der Kennzeichenbeleuchtung und wichtige Drehmomentvorgaben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montageanleitung für das Yoshimura Fender Eliminator Kit (Modell 075BG196810) für die Triumph Street Triple 765. Bitte beachten Sie, dass dieses Produkt nicht DOT-zugelassen ist und nicht für den öffentlichen Straßenverkehr bestimmt ist. Prüfen Sie vor der Installation die lokalen Gesetze und Vorschriften.
Demontage
- Entfernen Sie den Soziussitz.
- Suchen und trennen Sie den Kabelbaumstecker des hinteren Kotflügels.
- Stützen Sie die Kotflügelbaugruppe sicher ab und entfernen Sie die vier Befestigungsschrauben.
- Demontieren Sie den Kotflügel, trennen Sie die Blinker und die Kennzeichenbeleuchtung. Der Kabelbaum des Kotflügels wird für die Installation des Yoshimura-Kits wiederverwendet.
- Entfernen Sie den OEM-Gummispacer zwischen dem Unterteil und dem Kotflügel; dieser wird nicht mehr benötigt.
Installation
- Verbinden Sie den Kabelbaum des Kotflügels wieder mit dem Hauptkabelbaum im Heckbereich.
- Montieren Sie die originalen Blinker an der Halterung 19681-TSB-B unter Verwendung der Originalschrauben.
- Befestigen Sie die Blinkerhalterung und die Kennzeichenhalterung (FE-LP-BKT) mit den M6x12FS-SS Senkkopfschrauben an der Fender-Eliminator-Halterung (19681-FEBKT). Achten Sie darauf, die Kabel durch den Kanal der Halterung zu führen.
- Montieren Sie die Kennzeichenleuchte (075BG-LH-T2) mit den M4x6BHS Schrauben an der Halterung.
- Führen Sie die Stecker für Kennzeichenleuchte und Blinker durch das linke Loch im Unterteil und verbinden Sie diese.
- Befestigen Sie die gesamte Baugruppe (19681-FEBKT) am Heck mit den M6x20BHS Schrauben, Aluminium-Spacern (ALS-075) und Sicherungsmuttern (6MMLN-SS). Ziehen Sie die Schrauben mit 13,5 Nm (10 Ft-lbs) fest.
- Installieren Sie den Soziussitz wieder.
- Überprüfen Sie vor der Fahrt die Funktion von Kennzeichenbeleuchtung, Blinkern und Bremslicht.
Herstellerinformationen
Yoshimura
Praktische Hilfe
Typische Probleme
Kabel werden eingeklemmt oder beschädigt
Stellen Sie sicher, dass die Kabel und Stecker durch den vorgesehenen Kanal der Halterung geführt werden und oberhalb der Halterung liegen.
Blinker oder Kennzeichenleuchte funktionieren nicht
Überprüfen Sie die korrekte Verbindung der Stecker am Kabelbaum im Heckbereich nach der Montage.
Vor der Verwendung
- Stellen Sie sicher, dass alle Schrauben mit dem korrekten Drehmoment (13,5 Nm) angezogen sind.
- Prüfen Sie, ob alle Kabel sicher verlegt sind und nicht an scharfen Kanten scheuern.
- Testen Sie die Funktion der Kennzeichenbeleuchtung, Blinker und des Bremslichts.
- Stellen Sie sicher, dass der Soziussitz korrekt eingerastet ist.
Technische Daten in der Praxis
- Drehmoment 13,5 Nm
- Das erforderliche Anzugsmoment für die Hauptbefestigungsschrauben der Halterung am Heck.
Abbildungen und Diagramme

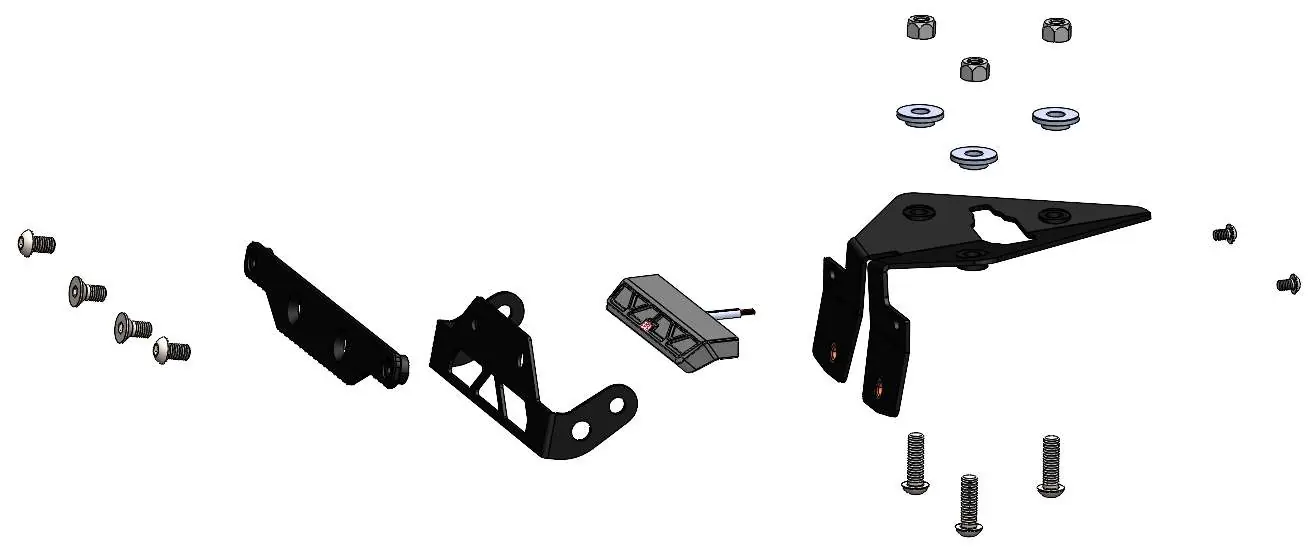

- Das Montage-Diagramm zeigt die Explosionszeichnung der Halterungsteile und die korrekte Reihenfolge der Schrauben, Spacer und Muttern.
- Die Detailansicht zeigt die korrekte Kabelführung durch den Kanal der Halterung.
Modellkompatibilität
- Speziell entwickelt für Triumph Street Triple 765.
- Nicht DOT-zugelassen; nicht für den öffentlichen Straßenverkehr bestimmt.
