Installationsanleitung für Yoshimura 072BGMICRTSR Micro-Blinker-Adapterplatten

Erfahren Sie, wie Sie die Yoshimura Micro-Blinker-Adapterplatten an Ihrer Honda Grom installieren. Diese Anleitung enthält Schritte zur Demontage der Originalblinker, zur Montage der neuen LED-Blinker und zur korrekten elektrischen...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation der Yoshimura Micro-Blinker-Adapterplatten (Modell 072BGMICRTSR) für die Honda Grom. Vor der Installation ist zu beachten, dass rote Frontleuchten in vielen Regionen gesetzlich verboten sind; prüfen Sie daher die lokalen Vorschriften. Die weißen Tagfahrlicht- und roten Bremslichtkabel der Micro-Blinker werden bei diesem Kit nicht verwendet und sollten sicher verstaut werden.

Explosionszeichnung der Blinker-Adapterplatten-Komponenten
Explosionszeichnung der Blinker-Adapterplatten-Komponenten

Demontage der Originalblinker

  1. Entfernen Sie die vier Schrauben, mit denen die Scheinwerfereinheit am Rahmen befestigt ist, und ziehen Sie die Einheit vorsichtig heraus.
  2. Trennen Sie die Steckverbindungen der linken und rechten Blinker.
  3. Entfernen Sie die Abdeckung des Tachos, indem Sie die zwei Schrauben an der Unterseite lösen und die Abdeckung vorsichtig nach unten ziehen. Lösen Sie die Hutmutter, die den Blinker hält.
  4. Demontieren Sie die Blinker aus der Halterung.
  5. Schneiden Sie die Kabel der Originalblinker 4 Zoll (ca. 10 cm) hinter dem Stecker ab.

Installation der Micro-Blinker

Detailansicht der Blinker-Ausrichtung in der Adapterplatte
Detailansicht der Blinker-Ausrichtung in der Adapterplatte
Montage der Gegenplatte auf der Innenseite
Montage der Gegenplatte auf der Innenseite
Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 3
  1. Setzen Sie den Micro-Blinker in die vordere Öffnung der Adapterplatte (074BG121220-R/L) ein. Die Kunststoff-Sechskantmutter muss so im Taschenbereich der Adapterplatte ausgerichtet sein, dass der Blinker nach vorne zeigt.
  2. Montieren Sie die Adapterplatte mit dem Blinker an der Außenseite der Blinkerhalterung.

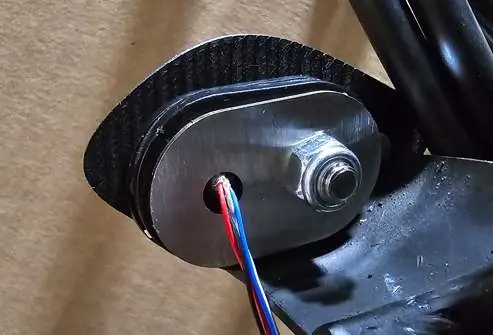

  3. Platzieren Sie die Gegenplatte (074BG121210-B) auf der Innenseite der Halterung und sichern Sie das Ganze mit der M6x12mm Schraube und der M6 Nylon-Sicherungsmutter.
  4. Wiederholen Sie den Vorgang für die gegenüberliegende Seite.

Elektrische Verkabelung

Verwenden Sie die mitgelieferten Schrumpfverbinder, um die Kabel wie folgt zu verbinden:

  • Rechter Blinker (blauer Stecker): Grünes Kabel (Kabelbaum) an Schwarz; Blaues Kabel (Kabelbaum) an Blau.
  • Linker Blinker (oranger Stecker): Grünes Kabel (Kabelbaum) an Schwarz; Oranges Kabel (Kabelbaum) an Blau.

Vorgehensweise beim Löten:

  • Isolieren Sie die Kabelenden der Originalverkabelung auf 1/4 bis 1/2 Zoll ab.
  • Führen Sie die Kabel in die Schrumpfverbinder ein.
  • Erhitzen Sie die äußeren Ränder des Verbinders mit einer Heißluftpistole oder einem Feuerzeug, bis die Kabel fixiert sind.
  • Erhitzen Sie anschließend die Mitte des Verbinders, bis das Lot schmilzt.
  • Lassen Sie die Verbindung vollständig abkühlen und prüfen Sie durch leichtes Ziehen an beiden Seiten die Festigkeit.

Abschlussarbeiten

Montieren Sie die Tachoabdeckung wieder, indem Sie diese an der Rückseite des Tachos ausrichten und die Schrauben festziehen. Setzen Sie die Scheinwerfereinheit mit den vier Originalschrauben wieder ein. Überprüfen Sie vor der Fahrt die ordnungsgemäße Funktion von Scheinwerfer und Blinkern.
