Bedienungsanleitung für XPOtool 62795 Pneumatische Fettpresse 15L

Wichtige Informationen aus der Anleitung

Diese pneumatische Fettpresse wird mit Druckluft betrieben und dient der Schmierung von Reibungsteilen schwerer Maschinen. Vor der ersten Inbetriebnahme müssen die Sicherheitshinweise gelesen werden. Tragen Sie bei der Arbeit geeignete Schutzausrüstung wie Arbeitshandschuhe, rutschfeste Schuhe, Schutzbrille und Atemschutz. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Achten Sie darauf, dass austretendes Schmiermittel eine Rutschgefahr darstellt und umweltgefährdend ist; entsorgen Sie es ordnungsgemäß.

Technische Daten

• Druckverhältnis (ohne Reibungsverluste): 60:1
• Pneumatischer Zylinderdurchmesser: 70 mm
• Kapazität der Fettpumpe: 0–0,85 l/min
• Förderdruck: 300–480 l/min
• Druckbereich: 5–8 bar
• Durchmesser der Messwertanzeige: 35 mm
• Kapazität: 15 l/h

Inbetriebnahme

1. Lösen Sie die Flügelschrauben an beiden Seiten der Ölkartusche und neigen Sie die Konstruktion um 20–30°, um die Gummiplatte vorsichtig herauszuziehen.
2. Füllen Sie bei Bedarf Fett in den Behälter. Achten Sie darauf, die Markierung nicht zu überschreiten und das Fett zu komprimieren, um Blasenbildung zu vermeiden.
3. Setzen Sie die Montageteile vertikal in den Speicherzylinder ein, sodass die Gummiplatte gegen die Oberfläche drückt. Führen Sie das Fettzufuhrrohr in den Boden des Gehäuses ein und ziehen Sie die Feststellschraube am Tankdeckel fest.
4. Prüfen Sie alle Schläuche auf Schäden, bevor Sie die Pumpe in Betrieb nehmen.
5. Schließen Sie den Druckluftschlauch an den Schnellanschluss an.
6. Führen Sie den Schnellanschluss in den Lufteinlass ein und öffnen Sie das Druckregelventil. Die Pumpe beginnt zu arbeiten und entlüftet. Schließen Sie anschließend die Ölpumpe an den Hochdruckschlauch der Fettpistole an.

Wichtige Hinweise zur Wartung

• Druckluft filtern: Verhindern Sie das Eindringen von Schmutzpartikeln, um Verschleiß zu minimieren.
• Druckbegrenzung: Der Betriebsdruck sollte 8 bar nicht überschreiten.
• Schlauchpflege: Vermeiden Sie Knicke, Quetschungen oder übermäßige Zugbelastung der Hochdruckschläuche.
• Druckentlastung: Bei Nichtgebrauch den Schnellanschluss lösen und die Fettpistole betätigen, um Restdruck abzulassen.
• Schmierung: Die Pumpe sollte regelmäßig geölt werden.
• Fettstand: Betreiben Sie das Gerät nicht bei zu niedrigem Fettstand, um Überhitzung und Schäden am Kolben zu vermeiden.
• Reinigung: Reinigen Sie die Pumpe regelmäßig und entfernen Sie Fettreste. Verwenden Sie nur Reinigungsöl für die Fettkanäle.

Fehlerbehebung

Bei Problemen wie unsachgemäßer Schmiermittelförderung, Druckverlust oder unzureichendem Druck prüfen Sie bitte die folgenden Punkte:

• Unsachgemäße Förderung: Prüfen Sie die Ladeleiste, entfernen Sie Schmutz am Einlass, prüfen Sie die Viskosität des Fetts (saisonal anpassen) oder füllen Sie Fett nach.
• Druckverlust: Erneuern Sie Dichtungen oder ziehen Sie lose Schrauben/Gleitstücke nach.
• Druckprobleme: Reinigen Sie blockierte Bereiche im Auslassschlauch oder in der Fettpistole. Reinigen Sie die Einwegventile und den Kolben.
• Leckagen: Erneuern Sie defekte V-Dichtungen oder Butylkautschukdichtungen.

Explosionszeichnung und Teileliste

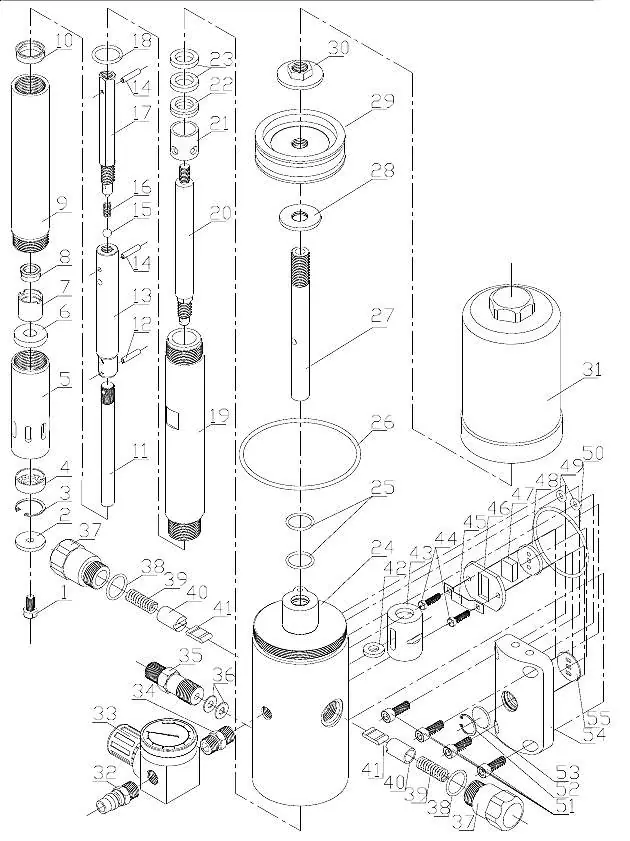

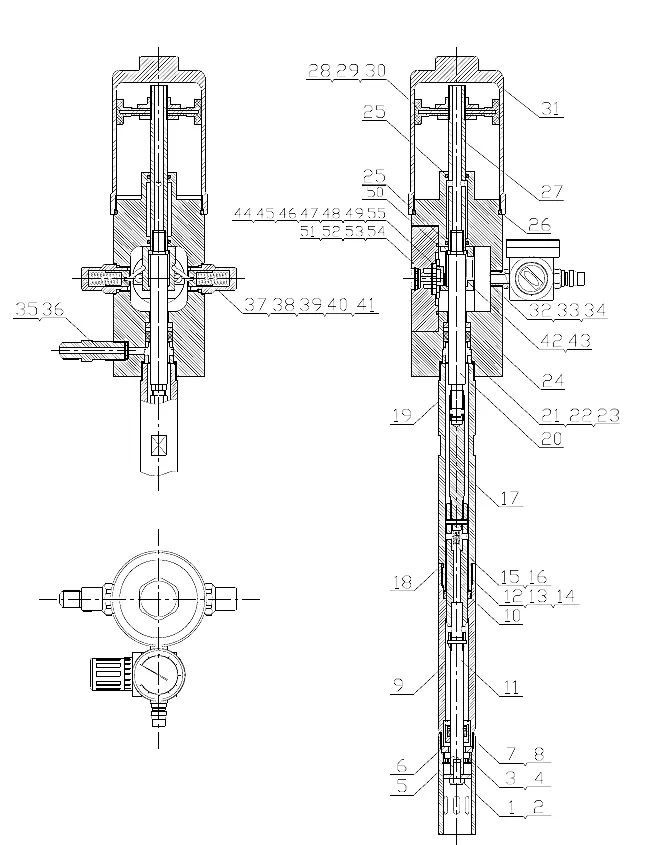

Die Anleitung enthält eine detaillierte Explosionszeichnung (Seite 6) und eine entsprechende Teileliste (Seite 8), die alle Komponenten von 1 bis 55 nummeriert auflistet. Dies hilft bei der Identifizierung von Ersatzteilen bei Wartungsarbeiten.
