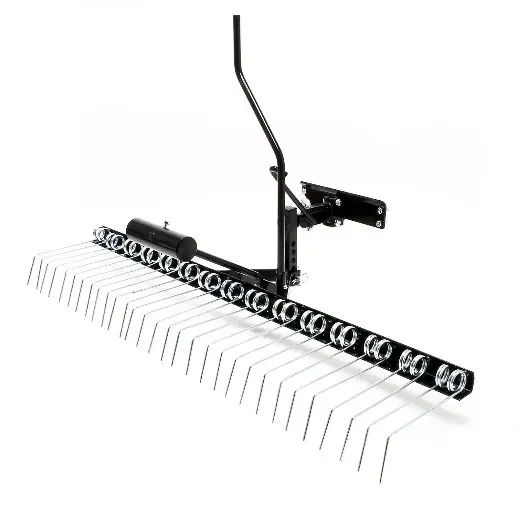

Bedienungsanleitung für XPOtool Dethatcher Lawn Comb 51704

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält alle notwendigen Informationen für die Montage und den sicheren Betrieb des XPOtool Dethatcher Lawn Comb (Modell 51704). Es wird dringend empfohlen, das gesamte Dokument vor der ersten Inbetriebnahme sorgfältig zu lesen und die Sicherheitshinweise zu beachten.

Sicherheitshinweise

• Tragen Sie während des Betriebs stets Schutzkleidung, Arbeitshandschuhe, Augenschutz und festes Schuhwerk.
• Halten Sie Hände und Füße von beweglichen Teilen fern, um Quetsch- und Schnittverletzungen zu vermeiden.
• Transportieren Sie niemals Personen auf dem Gerät.
• Lassen Sie Kinder nicht auf dem Gerät spielen, stehen oder sitzen.
• Überprüfen Sie das Gerät vor jedem Gebrauch auf lose Teile oder Beschädigungen.
• Reduzieren Sie bei Arbeiten auf unebenem Gelände oder an Hängen die Geschwindigkeit.
• Sichern und verriegeln Sie die Anhängevorrichtung vor dem Betrieb.

Montageanleitung

Die Montage erfolgt in mehreren Schritten. Bitte verwenden Sie die beiliegende Teileliste zur Identifikation der Komponenten:

1. Befestigen Sie die Federzinken (17) mit der Rundkopfschraube M8×20 (16), der Sechskantmutter M8 (6) und der Sicherungsscheibe ⌀8 (7) am Rahmen (8).
2. Montieren Sie den Hebegriff (1) mit der Sechskantschraube M5×30 (5) und der Sechskantmutter M5 (15) am Rahmen (8).
3. Befestigen Sie die Einstellstange (4) mit der Sechskantschraube M8×25 (3), der Sechskantmutter M8 (6) und der Sicherungsscheibe ⌀8 (7) am Rahmen (8).
4. Verbinden Sie den Einstellrahmen (14) mit dem Rahmen (8) unter Verwendung eines Stifts (9) und eines Federsteckers ⌀3 (10).
5. Setzen Sie die Kunststoffkappe (18) in den Einstellrahmen (14) ein.
6. Befestigen Sie das Verbindungsstück (11) an der Halterung (12) mit der Sechskantschraube M8×45 (13), der Sechskantmutter M8 (6) und der Sicherungsscheibe ⌀8 (7). Ziehen Sie alle Schrauben fest.
7. Sichern Sie das Verbindungsstück (11) an der Halterung (12) mit einem Stift (9) und einem Federstecker ⌀3 (10).
8. Verbinden Sie den Einstellstahlblock (2) mit der Einstellstange (4) und justieren Sie die Arbeitstiefe.
9. Verbinden Sie den Rechen mit dem Rahmen (8) unter Verwendung der Sechskantschraube M8×25 (3), der Sechskantmutter M8 (6) und der Sicherungsscheibe ⌀8 (7).

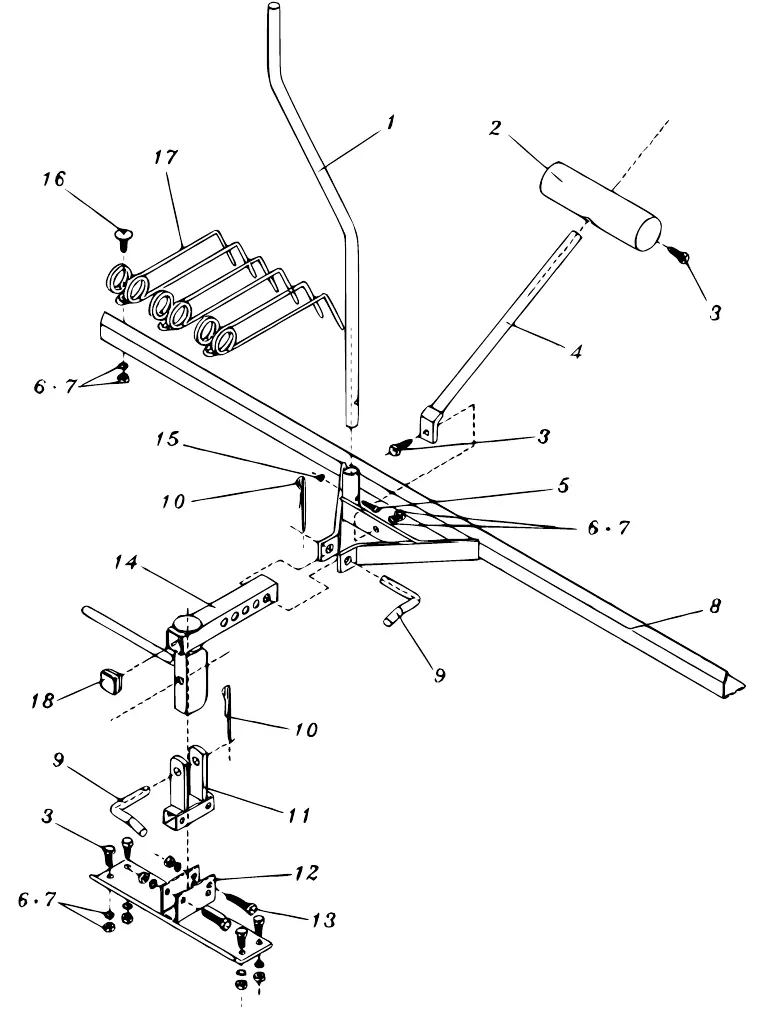

Teileliste und Explosionszeichnung

Eine detaillierte Teileliste mit den entsprechenden Mengenangaben finden Sie auf Seite 4 der Anleitung. Die Explosionszeichnung auf Seite 5 hilft bei der korrekten Zuordnung der Bauteile während der Montage.
