Bedienungsanleitung für XPOtool Windgenerator ZL-300
Erfahren Sie, wie Sie den XPOtool Windgenerator ZL-300 sicher montieren und anschließen. Diese Anleitung enthält technische Daten, Sicherheitshinweise und Tipps zur Installation.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der XPOtool Windgenerator ZL-300 ist für die Unterstützung von Solaranlagen oder den Betrieb kleiner elektrischer Geräte konzipiert. Aufgrund der hohen Rotationsgeschwindigkeit der Rotorblätter (über 162 km/h) und der potenziell tödlichen Spannung bei maximaler Geschwindigkeit (über 200 V) ist eine fachgerechte Installation zwingend erforderlich. Das Gerät ist nicht für den Betrieb großer elektrischer Verbraucher geeignet.
Sicherheitshinweise
- Gefahrenbereich: Der Generator muss in einer Mindesthöhe von 2,70 m über dem Boden installiert werden, um Kontakt mit den rotierenden Blättern zu vermeiden.
- Elektrische Sicherheit: Arbeiten an der elektrischen Anlage dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
- Kabel: Verwenden Sie Kabel mit ausreichendem Querschnitt, um Überhitzung und Brandgefahr zu vermeiden.
- Sturmsicherung: Stellen Sie sicher, dass alle Schrauben fest angezogen sind und das Gerät vor Stürmen gesichert ist.
Technische Daten
- Startgeschwindigkeit: 2 m/s
- Nenngeschwindigkeit: 11 m/s
- Maximale Geschwindigkeit: 45 m/s
- Leistung: 500 W (unter idealen Bedingungen)
- Betriebstemperatur: -40 °C bis +80 °C
- Ausgangsspannung: 12 V (Modell 62739) / 24 V (Modell 62740)
Montage

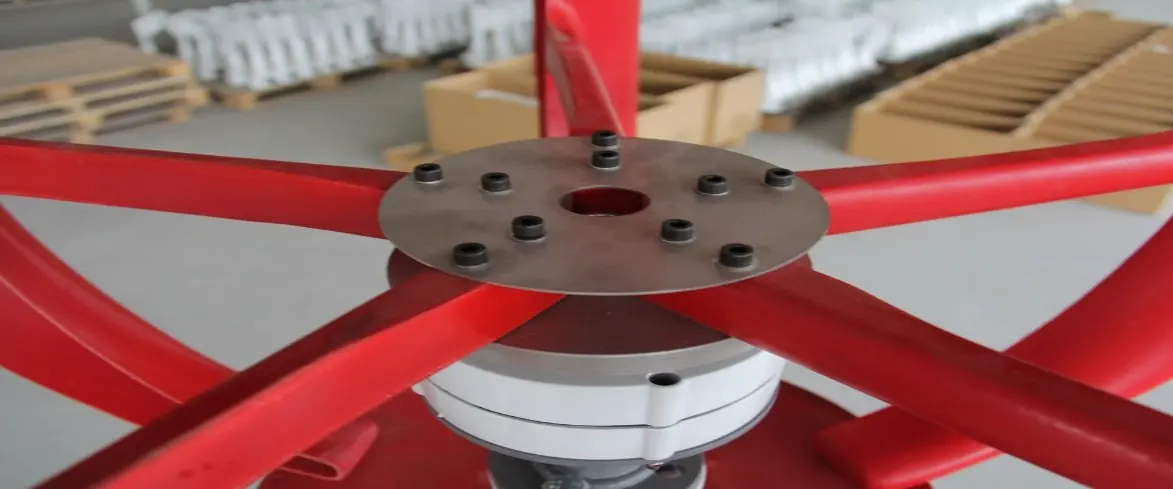

Die Montage erfolgt durch die Befestigung des Flansches auf der Generatorwelle. Die hochwertige Stahlplatte wird oben aufgelegt, leicht angedrückt und mit den Schraubenmuttern fixiert. Drehen Sie die Rotorblätter nach der Montage jedes Teils vorsichtig, um sicherzustellen, dass alles korrekt sitzt und festgezogen ist.
Elektrischer Anschluss
Ein externer Regler ist nicht zwingend erforderlich; der Windgenerator kann direkt an die Batterie angeschlossen werden.
- Rotes Kabel: Pluspol der Batterie.
- Blaues Kabel: Minuspol der Batterie.
Entsorgung
Das Gerät unterliegt der WEEE-Richtlinie (2012/19/EU) und darf nicht über den Hausmüll entsorgt werden. Nutzen Sie die entsprechenden Recycling-Sammelstellen für Elektro- und Elektronikschrott.
Praktische Hilfe
Typische Probleme
Gefahr durch rotierende Blätter
Installation in mindestens 2,70 m Höhe sicherstellen.
Gefährliche elektrische Spannung
Nur durch qualifiziertes Fachpersonal anschließen; niemals nicht isolierte Kabelenden berühren.
Kabelüberhitzung
Ausreichenden Kabelquerschnitt wählen und mechanische Beschädigungen vermeiden.
Vor der Verwendung
- Prüfen Sie, ob alle Schrauben fest angezogen sind.
- Stellen Sie sicher, dass der Montageort mindestens 2,70 m über dem Boden liegt.
- Überprüfen Sie den Kabelquerschnitt auf Eignung.
- Stellen Sie sicher, dass die elektrische Installation von Fachpersonal durchgeführt wird.
- Prüfen Sie die Verbindung zur Batterie (Rot=Plus, Blau=Minus).
Technische Daten in der Praxis
- Startgeschwindigkeit (2 m/s)
- Windgeschwindigkeit, ab der der Generator zu drehen beginnt.
- Nenngeschwindigkeit (11 m/s)
- Windgeschwindigkeit, bei der die Nennleistung erreicht wird.
- Max. Geschwindigkeit (45 m/s)
- Maximale Windgeschwindigkeit, für die das Gerät ausgelegt ist.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Anordnung der Rotorblätter, der Stahlplatte und der Schraubverbindungen.
- Der Flansch wird direkt auf die Generatorwelle montiert.
Modellkompatibilität
- Geeignet zur Unterstützung von Solaranlagen.
- Nicht geeignet für den Betrieb großer elektrischer Geräte.
- Kein externer Regler erforderlich.
