Bedienungsanleitung Xiaomi Soundbar 2.0ch
Detaillierte Anleitung für die Xiaomi Soundbar 2.0ch (Modell MDZ-34-DB). Erfahren Sie alles über die Installation, Wandmontage, Bluetooth-Kopplung, Tastenbelegung und technische Spezifikationen.
PDF-Quelle: SK · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Xiaomi Soundbar 2.0ch (MDZ-34-DB) wird über S/PDIF mit dem Fernseher verbunden oder drahtlos via Bluetooth. Die Bedienung erfolgt über die Tasten am Gerät. S. 1, 2
Wichtigste Schritte
- Wandmontage durchführen S. 2, 3
- Bluetooth-Kopplung starten S. 2
Erste Inbetriebnahme
- Anschließen an Strom und TV (S/PDIF), dann Einschalten durch langes Drücken der Power-Taste. S. 1
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Bluetooth-Verbindungsprobleme
Kopplungsdaten löschen durch langes Drücken von '+' und Quellentaste.
S. 2Wartung und Reset
- Kopplungsdaten löschen: Langes Drücken der Tasten '+' und Quellentaste. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Modell | MDZ-34-DB | Produktmodell | S. 3 |
| Bluetooth | 5.3 | Bluetooth Version | S. 3 |
| RMS Leistung | 12W x 2 | Ausgangsleistung | S. 3 |
Wo es im PDF steht
- Installation und Zubehör S. 1
- Bluetooth und Tasten S. 2
- Wandmontage und Technische Daten S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Xiaomi Soundbar 2.0ch (Modell MDZ-34-DB) ist ein Audiosystem, das über S/PDIF oder Bluetooth mit Ihrem Fernseher oder anderen Geräten verbunden werden kann. Diese Anleitung führt Sie durch die Installation, Wandmontage und Bedienung des Geräts.
Lieferumfang
- Soundbar
- Netzkabel
- S/PDIF-Kabel
- 2x EVA-Pads
- 2x Schrauben und 2x Dübel
Installation und Anschluss
Für die Verbindung mit dem Fernseher wird das S/PDIF-Kabel verwendet. Schließen Sie das Kabel an den S/PDIF-Ausgang des Fernsehers und den S/PDIF-Eingang der Soundbar an. Stellen Sie anschließend den Audioausgang Ihres Fernsehers auf S/PDIF um. Verbinden Sie das Gerät danach mit dem Stromnetz.
Wandmontage
Für die Wandmontage ist ein präziser Lochabstand von 729 mm erforderlich. Bohren Sie die Löcher an der markierten Stelle, setzen Sie die Dübel ein und befestigen Sie die Schrauben durch die EVA-Pads an der Wand, um die Soundbar sicher einzuhängen.
Bedienung und Bluetooth-Kopplung
Die Soundbar wird durch langes Drücken der Power-Taste ein- und ausgeschaltet. Um den Bluetooth-Modus zu aktivieren, drücken Sie kurz die Quellentaste, bis die LED blinkt. Wählen Sie dann "Xiaomi Soundbar 2.0" in den Bluetooth-Einstellungen Ihres Mobilgeräts aus.

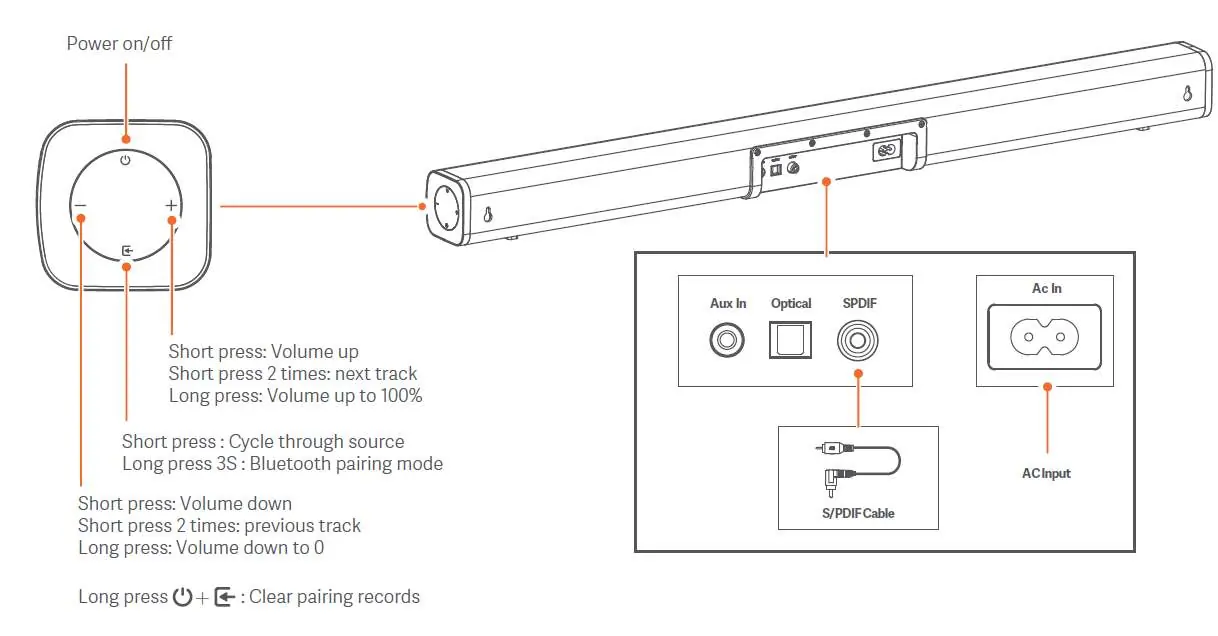

Tasten und Anschlüsse
Die Soundbar verfügt über Tasten zur Lautstärkeregelung, Quellenwahl und Bluetooth-Kopplung. Die LED-Anzeige gibt Auskunft über den aktuellen Modus: Blau (Bluetooth), Grün (SPDIF), Rot (Aux), Orange (Optical).
Technische Daten
- Modell: MDZ-34-DB
- Abmessungen: 780 x 64 x 63 mm
- RMS Leistung: 12W x 2
- Bluetooth: Version 5.3
- Frequenzbereich: 70 Hz ~ 20 KHz
Herstellerinformationen
Xiaomi
Praktische Hilfe
Typische Probleme
Bluetooth-Verbindung schlägt fehl
Stellen Sie sicher, dass sich die Soundbar im Pairing-Modus befindet (langes Drücken der Quellentaste für 3 Sekunden). Löschen Sie ggf. alte Kopplungsdaten durch langes Drücken der Tasten '+' und 'Quellentaste'.
Kein Ton bei S/PDIF-Verbindung
Stellen Sie sicher, dass der Audioausgang am Fernseher korrekt auf S/PDIF eingestellt ist.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit (Kabel, EVA-Pads, Schrauben, Dübel).
- Stellen Sie sicher, dass eine Steckdose in der Nähe des Aufstellungsortes verfügbar ist.
- Stellen Sie sicher, dass Ihr Fernseher über einen S/PDIF-Ausgang verfügt.
- Wählen Sie einen stabilen Montageort für die Wandmontage.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- RMS Leistung
- 12W x 2 (Gesamtleistung 24W)
- Bluetooth 5.3
- Aktuelle Version für eine stabile und energieeffiziente drahtlose Verbindung.
- Maximale Umgebungstemperatur
- 45 °C, nicht in der Nähe von Wärmequellen aufstellen.
Abbildungen und Diagramme
- Die Anleitung zeigt die S/PDIF-Verbindung zum Fernseher.
- Die Wandmontage erfordert einen Lochabstand von 729 mm.
- Die LED-Farben zeigen den aktiven Eingangsmodus an.
Modellkompatibilität
- Kompatibel mit Geräten, die S/PDIF-Audioausgang unterstützen.
- Bluetooth-Kopplung mit mobilen Geräten möglich.
