Bedienungsanleitung für Rockville Destroyer 15D2 Subwoofer
Erfahren Sie alles über den Rockville Destroyer 15D2 Subwoofer: Technische Daten, Gehäuseempfehlungen und detaillierte Verkabelungspläne für verschiedene Impedanzlasten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Rockville Destroyer 15D2 ist ein 2-Ohm-Subwoofer mit 2000W RMS Leistung. Die korrekte Verkabelung hängt von der Anzahl der Subwoofer und der Impedanzstabilität Ihres Verstärkers ab; detaillierte Schaltpläne finden Sie auf Seite 2 der Anleitung. S. 1, 2
Wichtigste Schritte
- Gehäuse berechnen S. 1
- Verkabelung planen S. 2
Probleme und Lösungen
Stellen Sie sicher, dass die resultierende Impedanz der Lautsprecherkonfiguration nicht unter der stabilen Impedanz des Verstärkers liegt.
S. 2Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| RMS Leistung | 2000W | Dauerbelastbarkeit | S. 1 |
| Impedanz | 2 ohm | Nennimpedanz pro Schwingspule | S. 1 |
| Einbaudurchmesser | 14.76" (374.9mm) | Erforderlicher Ausschnitt | S. 1 |
| Einbautiefe | 9.76" (247.9mm) | Erforderliche Tiefe | S. 1 |
Wo es im PDF steht
- Technische Daten und Spezifikationen S. 1
- Verkabelungspläne S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen und Verkabelungsanleitungen für den Rockville Destroyer 15D2 Subwoofer. Es ist wichtig, vor dem Einbau die Impedanzstabilität Ihres Verstärkers zu prüfen, um Schäden zu vermeiden. Die Anleitung bietet spezifische Schaltpläne für verschiedene Konfigurationen von einem bis zu vier Subwoofern.
Technische Spezifikationen
Der Rockville Destroyer 15D2 ist ein Subwoofer mit einer Impedanz von 2 Ohm. Die Belastbarkeit beträgt 2000W RMS, 4000W Peak und 8000W CEA. Der Frequenzgang liegt zwischen 33Hz und 1.5KHz.
- Einbaudurchmesser (Cut-out): 14.76" (374.9mm)
- Einbautiefe: 9.76" (247.9mm)
- Gewicht: 52.92 lbs
- Schwingspule: 3" Dual 2 Ohm 4-Layer Black Aluminum Voice Coil
Gehäuseempfehlungen
Für eine optimale Leistung des Subwoofers werden folgende Gehäusevolumina empfohlen:
- Geschlossenes Gehäuse (Sealed): 2.02 – 2.47 Kubikfuß
- Ventiliertes Gehäuse (Vented): 3.16 – 4.41 Kubikfuß

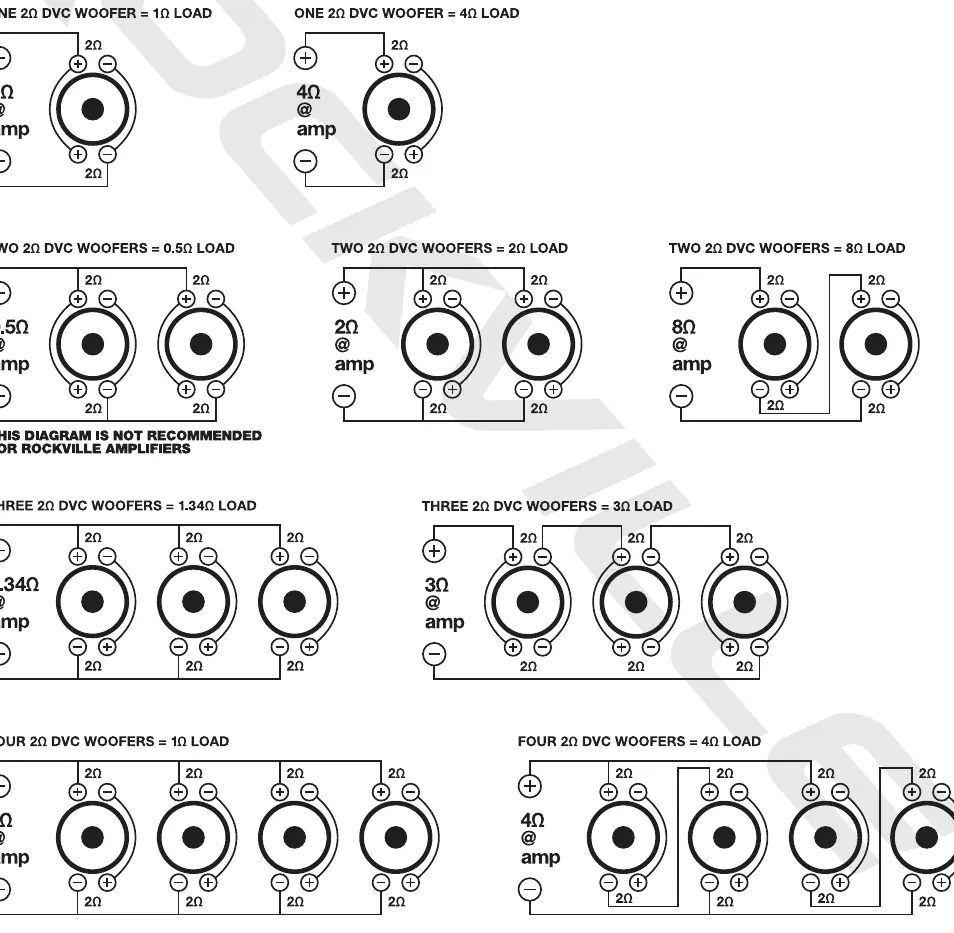

Verkabelungskonfigurationen
Die Anleitung bietet detaillierte Schaltpläne für verschiedene Impedanzlasten, um den Subwoofer korrekt an Mono-Block- oder Mehrkanal-Verstärker anzuschließen. Achten Sie darauf, dass die Endimpedanz der Lautsprecherkonfiguration mit der stabilen Impedanz Ihres Verstärkers übereinstimmt. Es werden Konfigurationen für 1, 2, 3 und 4 Subwoofer mit unterschiedlichen resultierenden Impedanzen (z.B. 1 Ohm, 4 Ohm, 0.5 Ohm, 8 Ohm) dargestellt.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die resultierende Impedanz der Subwoofer-Konfiguration unter der stabilen Impedanzgrenze Ihres Verstärkers liegt.
Verwenden Sie die Verkabelungspläne in der Anleitung, um sicherzustellen, dass die Spulen korrekt in Reihe oder parallel geschaltet sind.
Vor der Verwendung
- Prüfen Sie die Impedanzstabilität Ihres Verstärkers (Mono-Block vs. Mehrkanal).
- Berechnen Sie das Gehäusevolumen basierend auf den Empfehlungen (Sealed vs. Vented).
- Stellen Sie sicher, dass der Einbauort stabil ist und die Einbautiefe von 9.76" (247.9mm) eingehalten wird.
- Verifizieren Sie die Verkabelung der Schwingspulen vor dem ersten Einschalten.
