Bedienungsanleitung WilTec 50739 Ölabsaugpumpe
Schnelle Hilfe und Bedienungsanleitung für die WilTec 50739 12V Ölabsaugpumpe. Erfahren Sie alles über Inbetriebnahme, Sicherheitshinweise und den korrekten Ölwechsel.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Ölabsaugpumpe ist für den sauberen Ölwechsel von Motoröl, Diesel oder Heizöl konzipiert. Wichtig: Das Gerät darf nicht für Benzin, Kerosin, Wasser oder Getriebeöl verwendet werden. Die Pumpe ist für eine Betriebsdauer von ca. 15 Minuten ausgelegt, danach muss sie abkühlen. Ein Trockenlauf ist unbedingt zu vermeiden, da dies zum Garantieverlust führt.

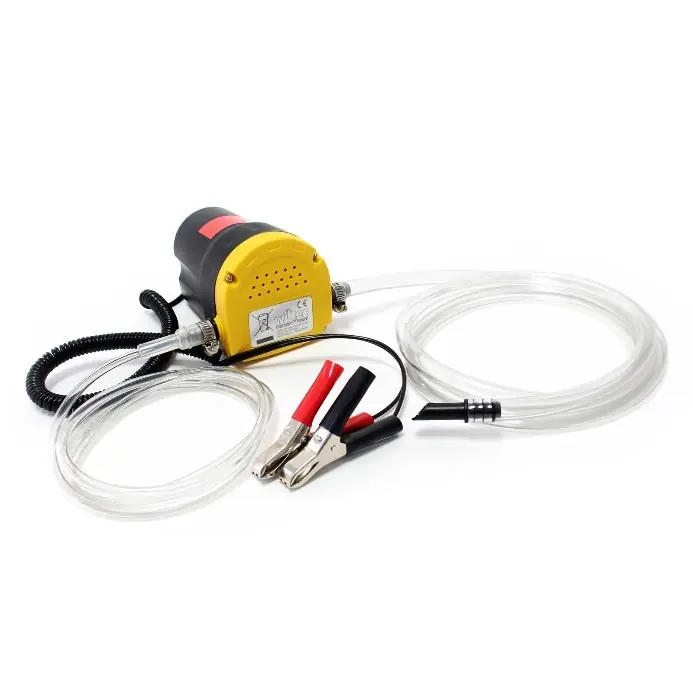

Produktbeschreibung
Das Set besteht aus folgenden Komponenten:
- Saugsonde (6 mm)
- Saugschlauch (10 mm)
- Ölpumpe
- Ablaufschlauch (10 mm)
- Ein-/Ausschalter
- Netzkabel mit Batterieklemmen (12 V)
Sicherheitshinweise
- Führen Sie vor jedem Gebrauch eine Sichtprüfung durch.
- Verwenden Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt sind.
- Die Spannung von 230 V AC (auf dem Typenschild angegeben) muss mit der Netzspannung übereinstimmen (Hinweis: Das Gerät wird über 12V Batterieklemmen betrieben).
- Schützen Sie elektrische Anschlüsse vor Feuchtigkeit und Nässe.
- Reparaturen dürfen nur von einer Elektrofachkraft durchgeführt werden.
- Die maximale Temperatur der gepumpten Flüssigkeit darf 35 °C im Dauerbetrieb nicht überschreiten.
Inbetriebnahme und Anwendung
- Erwärmen Sie das Motoröl vor dem Absaugen auf ca. 40–60 °C.
- Schalten Sie den Motor aus.
- Verbinden Sie die Saugsonde (1) und den Saugschlauch (2) mit dem Saugstutzen der Pumpe. Befestigen Sie den Ablaufschlauch (4) am Auslassstutzen. Sichern Sie die Schläuche mit den mitgelieferten Clips.
- Führen Sie die Saugsonde (1) durch die Öffnung des Ölmessstabs bis zum tiefsten Punkt der Ölwanne ein.
- Legen Sie den Ablaufschlauch (4) in einen geeigneten Auffangbehälter.
- Schließen Sie die Pumpe an die Batterie an. Achtung: Achten Sie auf die korrekte Polarität (schwarze Klemme an Minuspol, rote Klemme an Pluspol).
- Schalten Sie die Pumpe ein (5).
- Nach dem Absaugen die Pumpe ausschalten.
- Füllen Sie neues Öl gemäß den Angaben des Fahrzeugherstellers ein und prüfen Sie den Ölstand.
Wartung und Reinigung
Nach Abschluss der Arbeiten sollte die Pumpe und das Zubehör gründlich gereinigt werden. Bewahren Sie das Gerät an einem staubgeschützten Ort auf.
Praktische Hilfe
Typische Probleme
Pumpe läuft trocken
Sofort ausschalten. Trockenlauf führt zum Garantieverlust und kann die Pumpe beschädigen.
Pumpe fördert nicht
Prüfen Sie, ob das Öl warm genug ist (40–60 °C) und ob die Polarität der Batterieklemmen korrekt angeschlossen ist.
Schläuche lösen sich
Verwenden Sie die mitgelieferten Clips, um die Schläuche an den Stutzen sicher zu befestigen.
Vor der Verwendung
- Sichtprüfung des Geräts auf Beschädigungen.
- Motoröl auf 40–60 °C erwärmen.
- Geeigneten Auffangbehälter für Altöl bereitstellen.
- Batterieklemmen auf korrekte Polarität prüfen (Rot = Plus, Schwarz = Minus).
- Sicherstellen, dass keine leicht entzündlichen Flüssigkeiten gepumpt werden.
Modellkompatibilität
- Nicht für Benzin, Kerosin oder leicht entzündliche Flüssigkeiten geeignet (Explosionsgefahr).
- Nicht für Wasser oder Getriebeöl verwenden.
- Maximale Flüssigkeitstemperatur: 35 °C.
