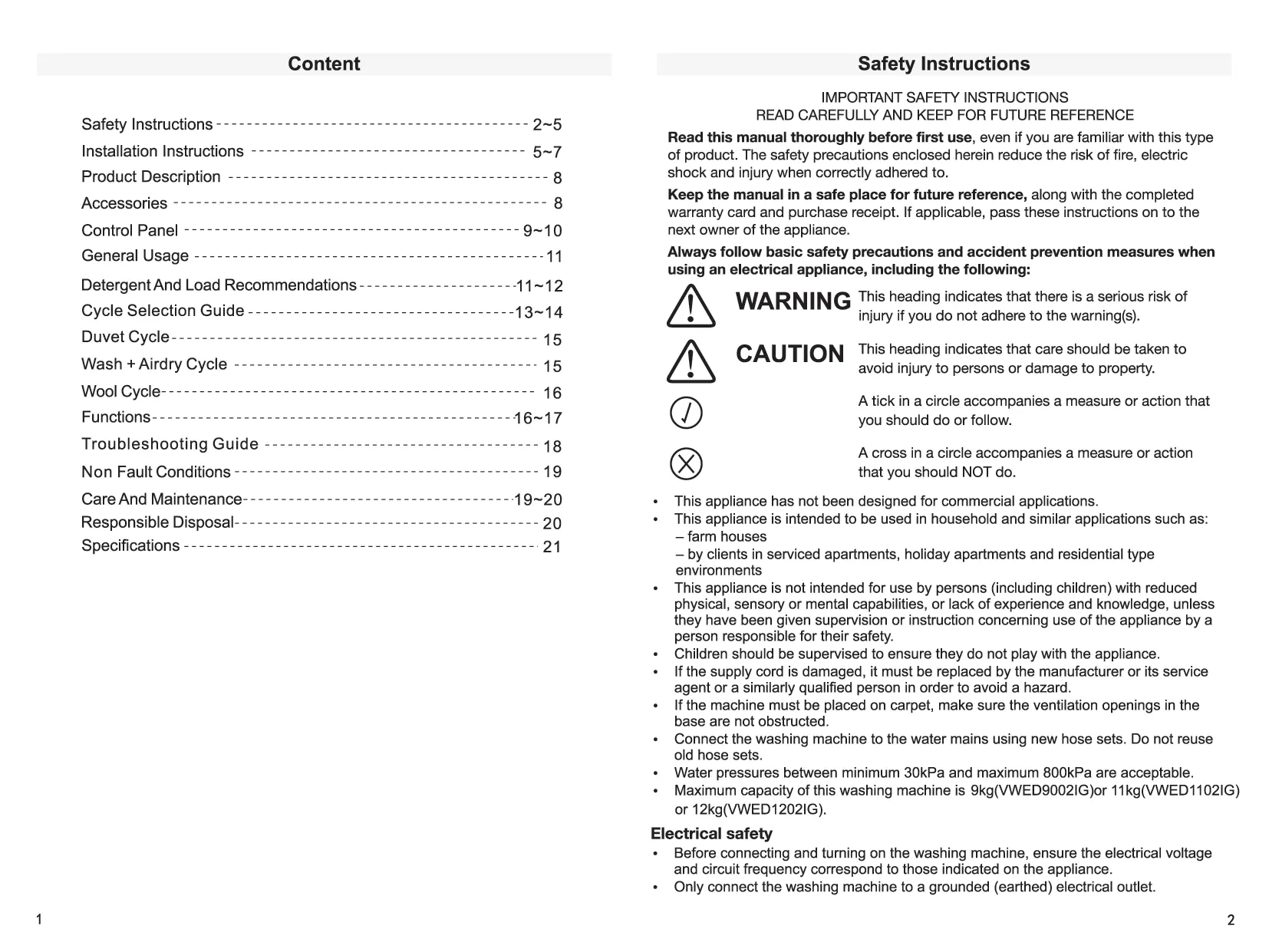

Diese Anleitung gilt für die Whirlpool VWED-Serie (Modelle VWED9002IG, VWED1102IG, VWED1202IG). Sie enthält wichtige Sicherheitsvorkehrungen, Installationsschritte und Wartungshinweise. Lesen Sie diese Anleitung vor der ersten Inbetriebnahme sorgfältig durch, um Verletzungen oder Schäden am Gerät zu vermeiden. Das Gerät ist ausschließlich für den privaten Gebrauch in Haushalten bestimmt.

Installation

Die Waschmaschine muss auf einem ebenen, stabilen Untergrund aufgestellt werden. Achten Sie auf einen Mindestabstand von 10 cm zur Wand oder zu Schränken. Die Nivellierung erfolgt über die verstellbaren Füße.

Wasseranschluss: Verwenden Sie die mitgelieferten neuen Schläuche. Schließen Sie den Kaltwasser- und Warmwasserschlauch an die entsprechenden Anschlüsse an. Der Wasserdruck muss zwischen 0,03 MPa und 0,8 MPa liegen.
Ablaufschlauch: Der Ablaufschlauch muss in einer Höhe zwischen 80 cm und 120 cm installiert werden, um einen ordnungsgemäßen Abfluss zu gewährleisten.
Bodenabdeckung: Installieren Sie die Bodenabdeckung vor der ersten Inbetriebnahme, indem Sie die Maschine vorsichtig nach hinten kippen.

Bedienung und Waschprogramme

Das Bedienfeld ermöglicht die Auswahl verschiedener Programme und Funktionen:

Start/Pause: Startet oder unterbricht den Waschvorgang.
Programmwahl: Wählen Sie das passende Programm (z.B. Standard, Quick, Duvet, Wool, Wash+Airdry).
Funktionen: Zusätzliche Optionen wie Einweichen (Soak), Handwäsche (Hand Wash) oder SonicClean können je nach Programm gewählt werden.
Kindersicherung: Kann durch gleichzeitiges Drücken der Temp-Taste für 3 Sekunden aktiviert werden.

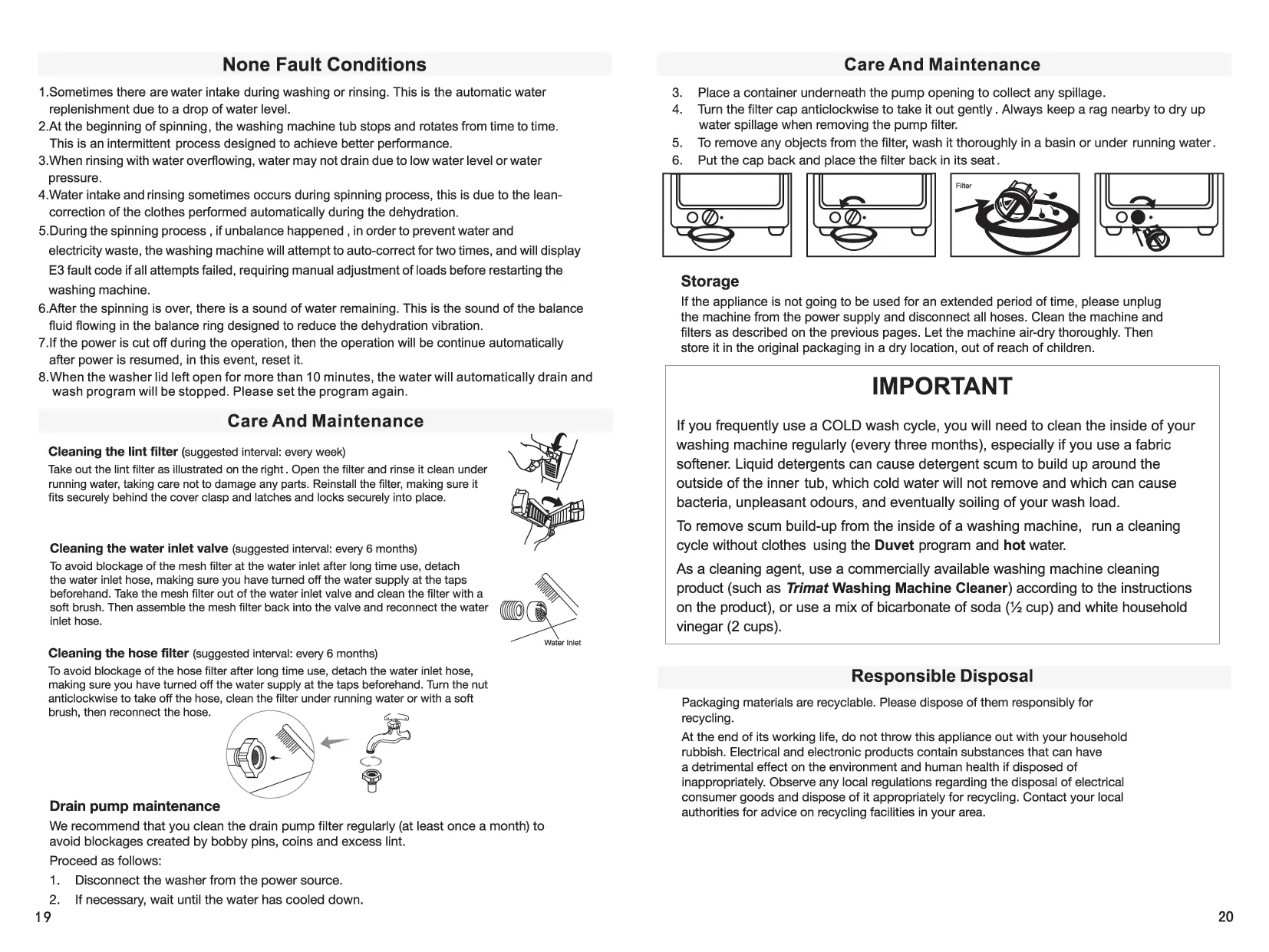

Reinigung und Wartung

Regelmäßige Wartung verlängert die Lebensdauer der Maschine:

Flusensieb: Reinigen Sie das Flusensieb regelmäßig (empfohlen wöchentlich).
Wasserzulauffilter: Reinigen Sie den Filter am Wasserzulauf alle 6 Monate, um Verstopfungen zu vermeiden.
Ablaufpumpe: Reinigen Sie den Filter der Ablaufpumpe regelmäßig (mindestens einmal im Monat), um Blockaden durch Fremdkörper zu entfernen.

Fehlerbehebung

Bei Störungen zeigt das Display Fehlercodes an:

E1: Kein Wasserzulauf. Prüfen Sie Wasserhahn, Zulaufschlauch und Wasserdruck.
E2: Ablaufstörung. Prüfen Sie den Ablaufschlauch auf Knicke oder Verstopfungen und reinigen Sie das Flusensieb.
E3: Schleuderfehler. Die Wäsche ist ungleichmäßig verteilt oder die Maschine steht nicht gerade.
E4: Deckel ist offen. Schließen Sie den Deckel.

Herstellerinformationen

Whirlpool

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen Herstellerhandbücher Handbücher öffnen

Praktische Hilfe

Typische Probleme

E1 - Kein Wasserzulauf

Prüfen Sie, ob der Wasserhahn geöffnet ist, die Wasserzufuhr nicht unterbrochen ist und der Zulaufschlauch nicht gefroren oder blockiert ist.

E2 - Ablaufstörung

Stellen Sie sicher, dass der Ablaufschlauch korrekt installiert ist (80-120cm Höhe), keine Knicke aufweist und das Flusensieb sauber ist.

E3 - Schleuderfehler

Die Wäsche ist ungleichmäßig in der Trommel verteilt. Verteilen Sie die Wäsche neu und stellen Sie sicher, dass die Maschine gerade steht.

E4 - Deckel offen

Schließen Sie den Deckel der Waschmaschine vollständig.

Vor der Verwendung

Transportsicherung und Verpackungsmaterial entfernen.
Maschine auf einem festen, ebenen Untergrund aufstellen und nivellieren.
Wasserzulaufschläuche korrekt anschließen (Warm/Kalt).
Ablaufschlauch in einer Höhe von 80-120 cm installieren.
Vor dem ersten Waschgang einen Leerlauf (Standardprogramm) durchführen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

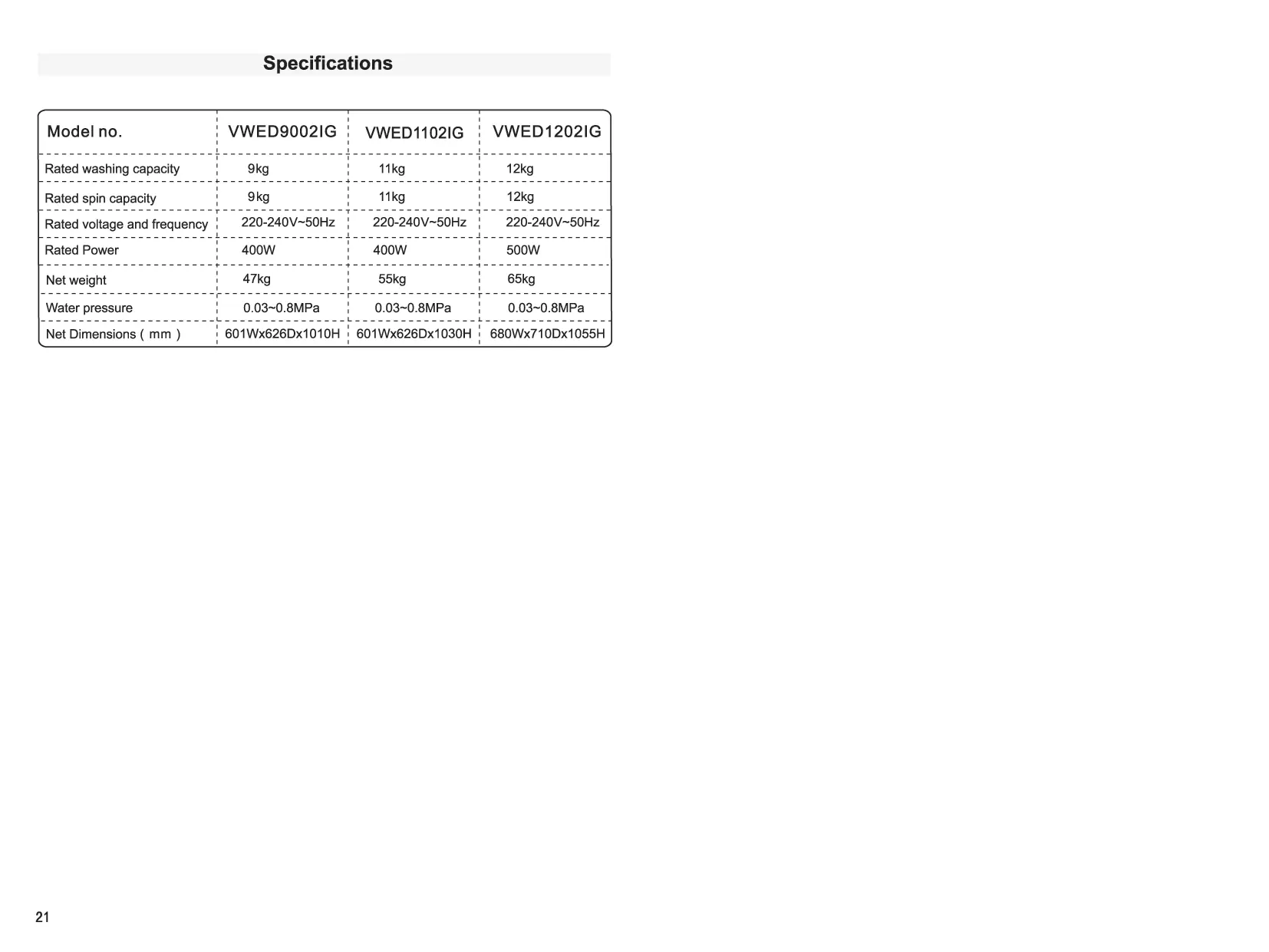

Nennkapazität: 9kg (VWED9002IG), 11kg (VWED1102IG) oder 12kg (VWED1202IG) je nach Modell.

Abbildungen und Diagramme

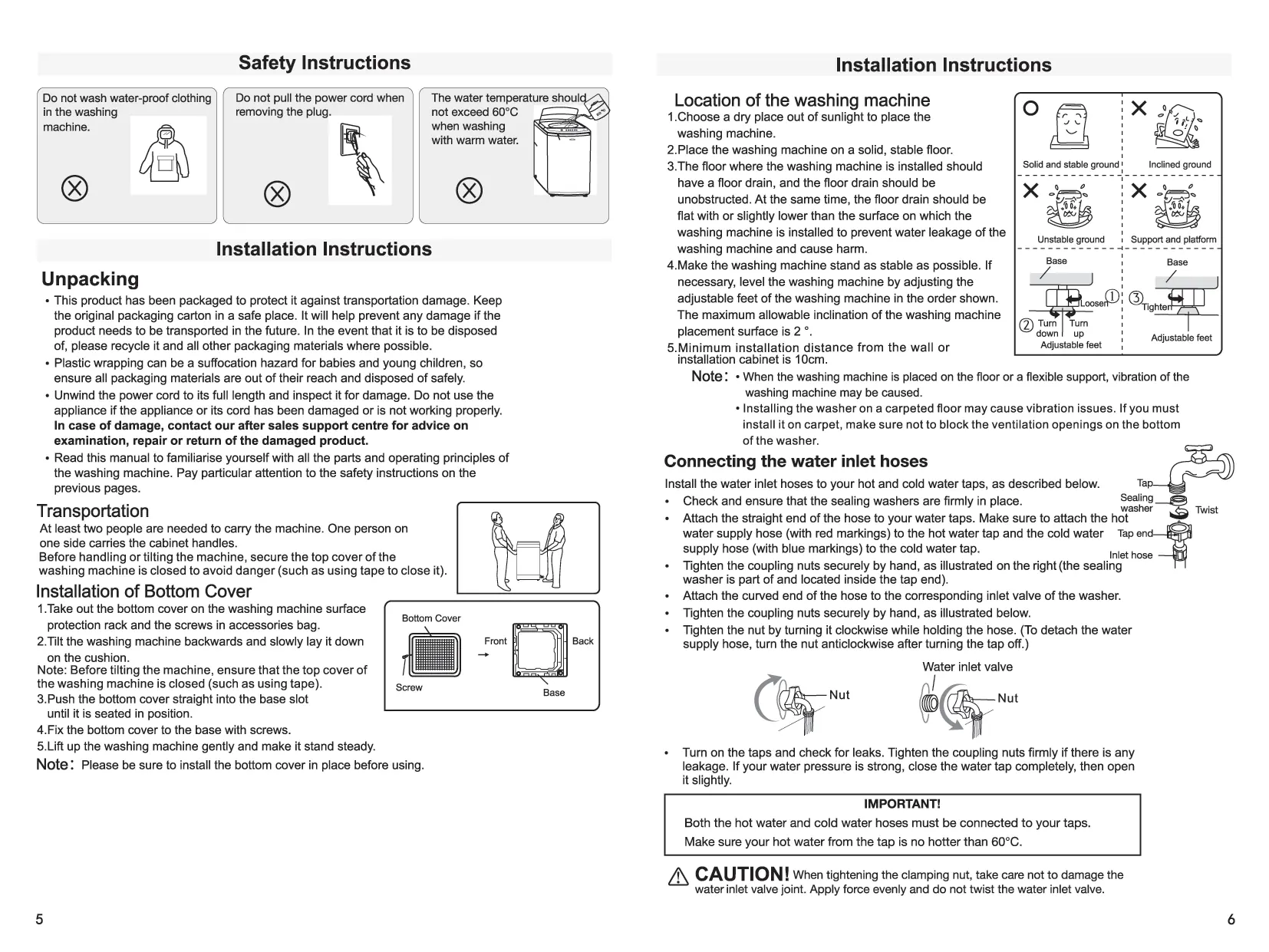

Die Bodenabdeckung muss vor der Nutzung installiert werden.

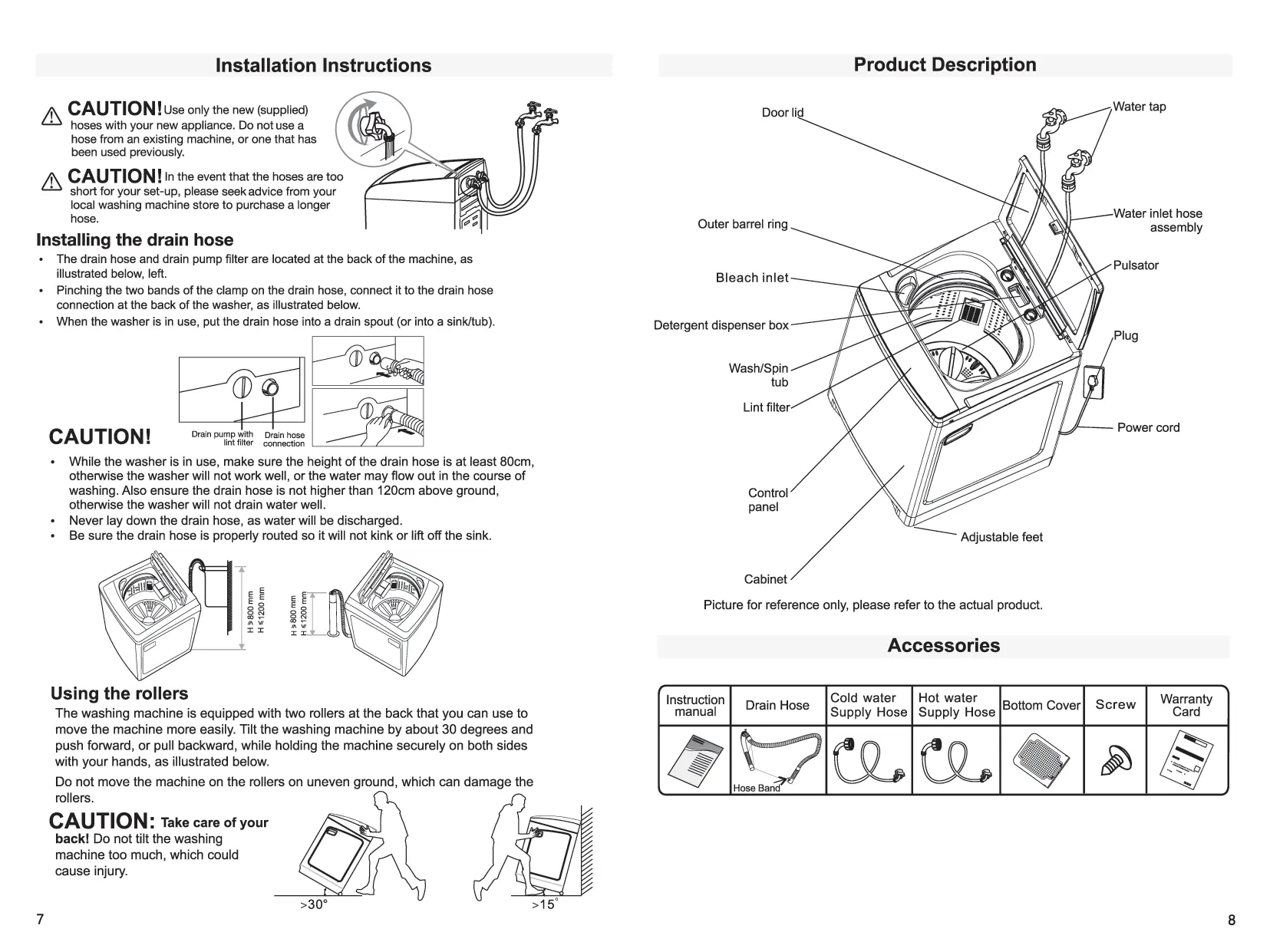

Der Ablaufschlauch muss zwingend in einer Höhe zwischen 80 und 120 cm hängen.

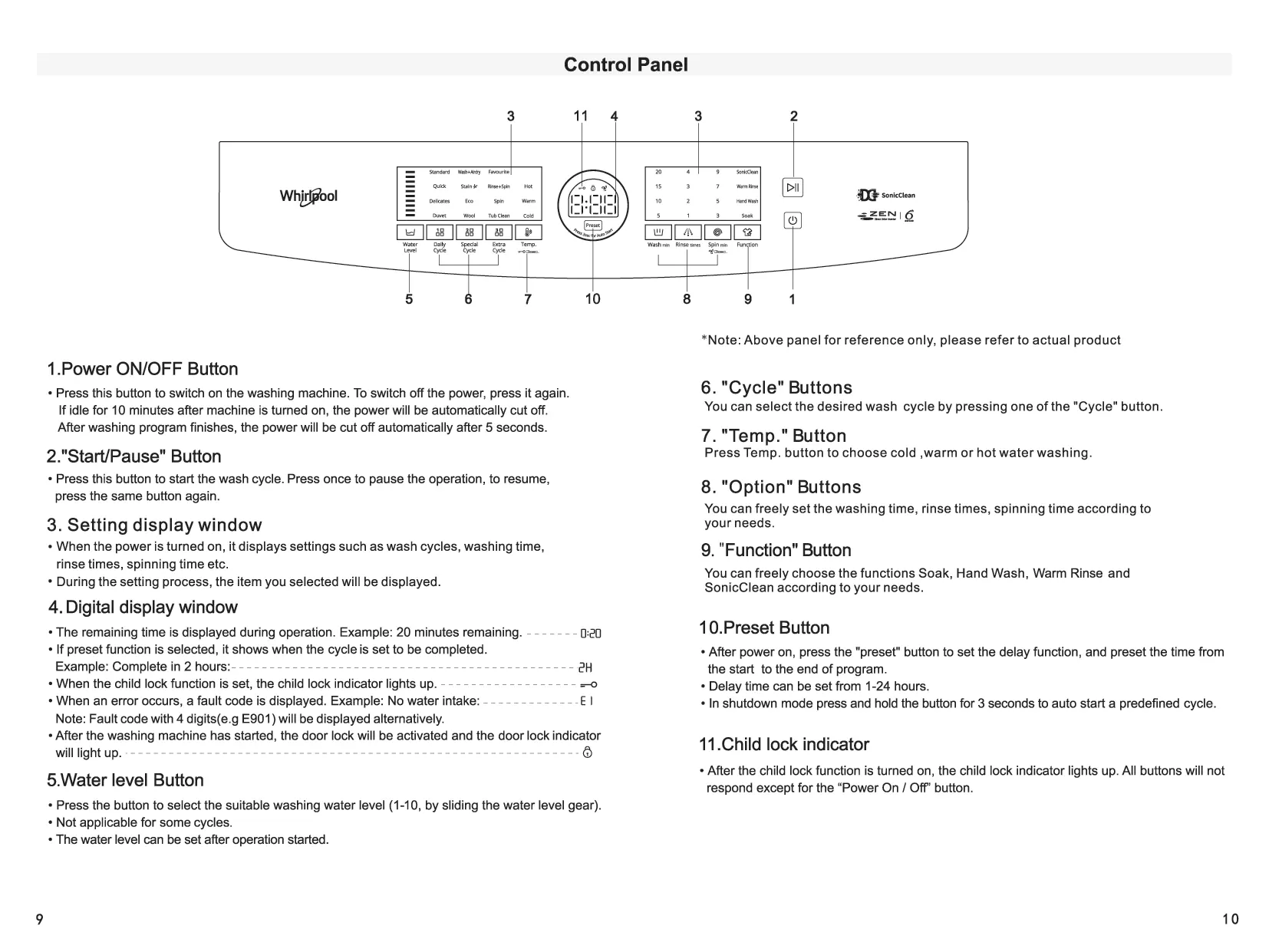

Das Bedienfeld zeigt die verbleibende Zeit und Fehlercodes an.

Modellkompatibilität

Nur HE (High Efficiency) Waschmittel verwenden.
Wassertemperatur beim Waschen sollte 60°C nicht überschreiten.
Nicht für den gewerblichen Gebrauch bestimmt.
