Service-Handbuch für Gaskochfeld Whirlpool AKM 160/IX/03
Detailliertes Service-Handbuch für das Gaskochfeld Whirlpool AKM 160/IX/03. Enthält technische Daten, Ersatzteillisten, Explosionszeichnungen und Schaltpläne für qualifizierte Techniker.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist ein technisches Service-Handbuch für das Gaskochfeld Whirlpool AKM 160/IX/03, das technische Daten, Ersatzteillisten, Explosionszeichnungen und Schaltpläne für Reparaturzwecke enthält. S. 1
Wichtigste Schritte
- Identifizierung von Ersatzteilen S. 3
- Diagnose elektrischer Probleme S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 240 V | Elektrischer Anschluss | S. 2 |
| Frequenz | 50 Hz | Elektrischer Anschluss | S. 2 |
| Gewicht | 8 kg | Bruttogewicht | S. 2 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Titelseite S. 1
- Technische Daten S. 2
- Ersatzteilliste S. 3
- Explosionszeichnung S. 4
- Schaltplan S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist ein Service-Handbuch, das ausschließlich für qualifizierte Techniker bestimmt ist, die mit den entsprechenden Sicherheitsvorschriften vertraut sind. Es dient als Referenz für Wartung, Reparatur und Identifizierung von Ersatzteilen für das Gaskochfeld Whirlpool AKM 160/IX/03.
Technische Daten
Das Gerät ist für den Betrieb mit Erdgas (G20) oder Flüssiggas (G31) ausgelegt. Die elektrischen Anschlüsse erfordern 240V bei 50Hz.
- Abmessungen: 85 mm (Höhe) x 590 mm (Breite) x 500 mm (Tiefe).
- Einbaumaße: 45 mm (Höhe) x 590 mm (Breite) x 500 mm (Tiefe).
- Ausschnittmaße: 40 mm (Höhe) x 570 mm (Breite) x 480 mm (Tiefe).
- Gewicht: 8 kg (Brutto).

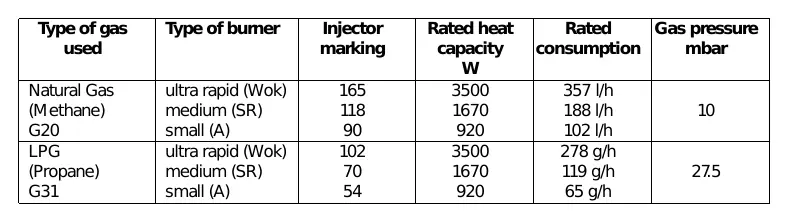

Die Gasleistung variiert je nach Brenner: Wok (Ultra Rapid) mit 3500W, Medium (SR) mit 1670W und Small (A) mit 920W.
Ersatzteile und Explosionszeichnung

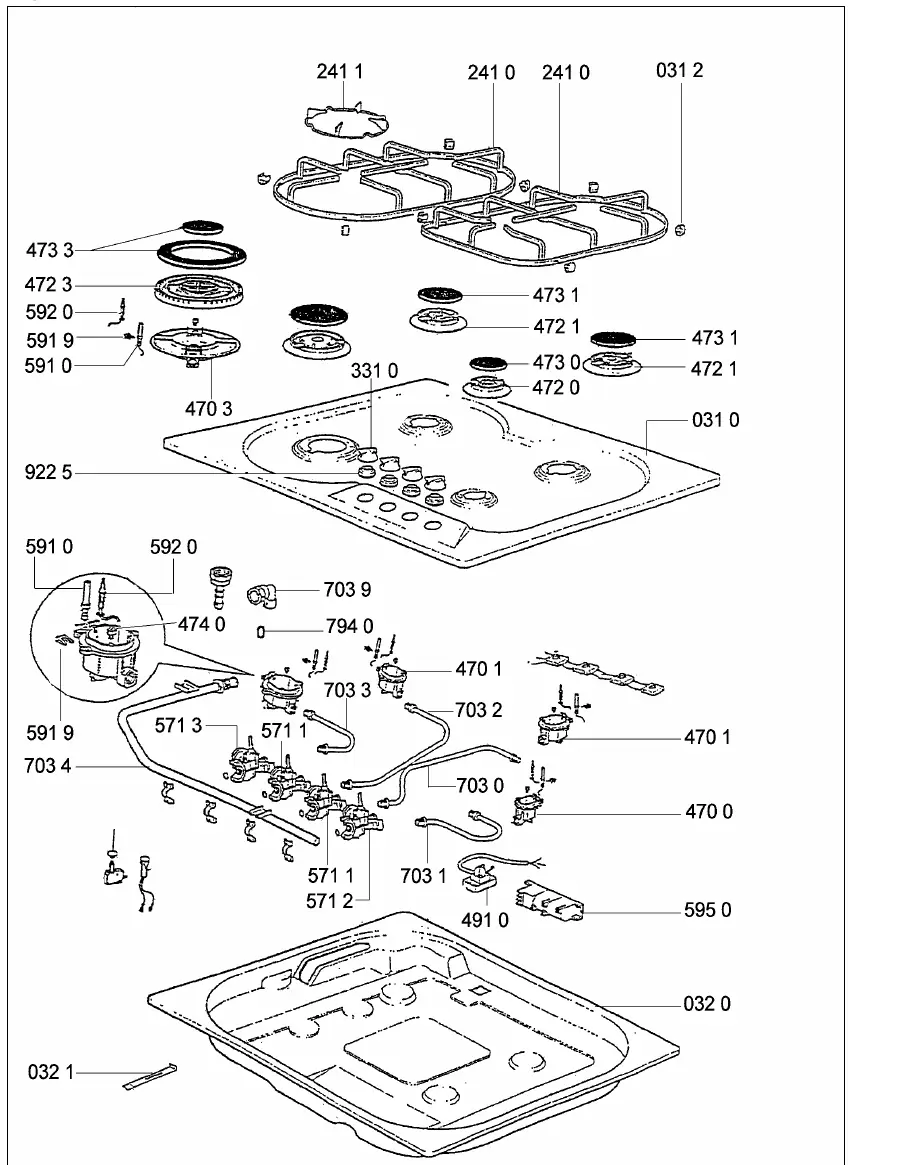

Das Handbuch enthält eine detaillierte Liste aller Ersatzteile mit Positionsnummern und 12NC-Codes, die für die Bestellung von Komponenten erforderlich sind. Die Explosionszeichnung auf Seite 4 veranschaulicht die Montagepositionen der Brenner, Düsen, Zündkerzen, Thermoelemente und der Gasrohre.
Schaltplan

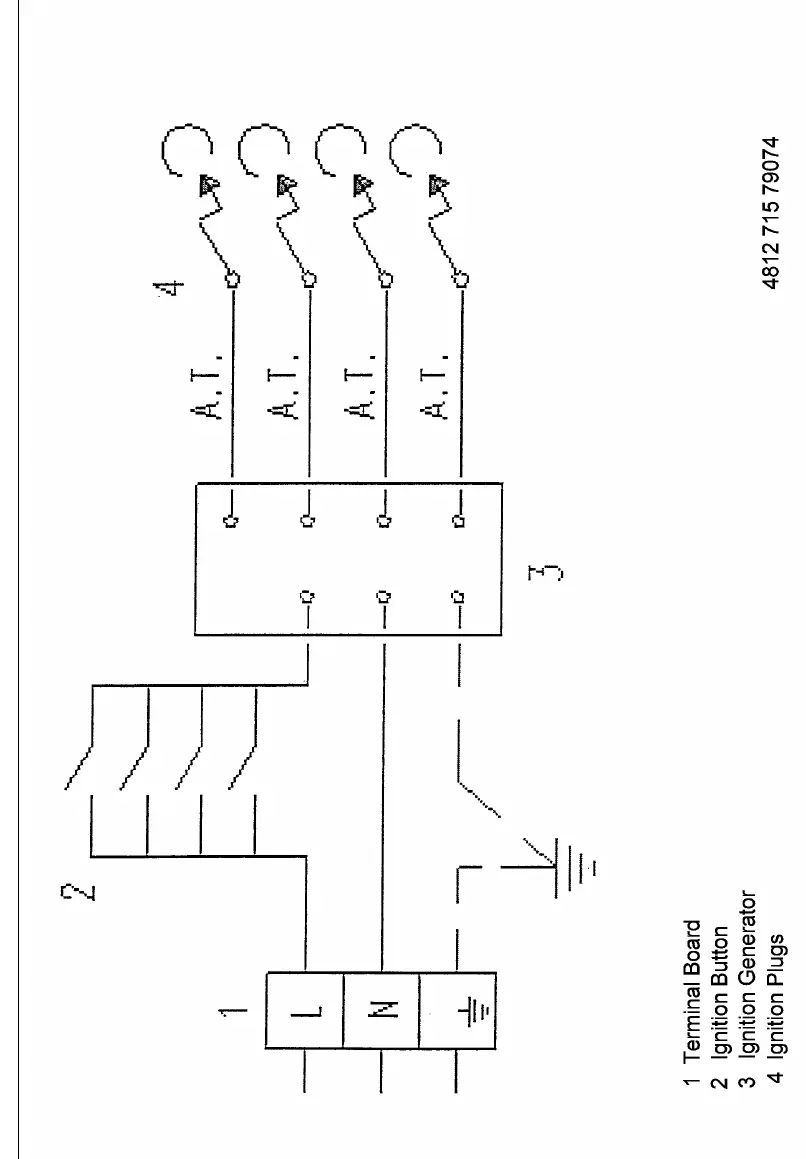

Der Schaltplan auf Seite 5 zeigt die elektrische Verdrahtung zwischen dem Klemmenbrett, den Zündschaltern, dem Zündgenerator und den Zündkerzen. Dies ist für die Diagnose elektrischer Zündprobleme unerlässlich.
Herstellerinformationen
Whirlpool
Praktische Hilfe
Typische Probleme
Zündung funktioniert nicht
Überprüfen Sie den Zündgenerator (Pos. 595 0) und die Zündkerzen (Pos. 591 0) gemäß Schaltplan.
Brennerflamme instabil
Prüfen Sie die Düsenmarkierung (Injektor) auf Übereinstimmung mit der verwendeten Gasart (G20 oder G31).
Vor der Verwendung
- Überprüfen Sie, ob die Gasart (Erdgas G20 oder LPG G31) mit der Düsenbestückung übereinstimmt.
- Stellen Sie sicher, dass die elektrische Spannung 240V/50Hz beträgt.
- Prüfen Sie die Ausschnittmaße (570x480 mm) vor der Installation.
- Stellen Sie sicher, dass alle Gasanschlüsse dicht sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Wok / Ultra rapid
- Brenner mit der höchsten Nennwärmebelastung (3500W).
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Anordnung der Brennerkomponenten und Gasrohre.
- Der Schaltplan verdeutlicht die elektrische Verbindung der Zündkomponenten.
Modellkompatibilität
- Nur für qualifiziertes Fachpersonal bestimmt.
- Änderungen am Gerät können die Sicherheit beeinträchtigen.
