Haushaltsgeräte / Kochfelder
Bedienungsanleitung Induktionskochfeld Whirlpool 1234X
Schnelle Hilfe und Bedienungsanleitung für das Whirlpool 1234X Induktionskochfeld. Erfahren Sie alles über Installation, Strommanagement, Kochfunktionen und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Installationshinweise für das Whirlpool 1234X Induktionskochfeld. Bitte lesen Sie die Sicherheitshinweise vor der Verwendung sorgfältig durch. Das Gerät ist für den Hausgebrauch bestimmt und darf nicht für professionelle Zwecke oder im Freien verwendet werden. Die Installation muss von qualifiziertem Fachpersonal unter Einhaltung der örtlichen Vorschriften durchgeführt werden.
Produktbeschreibung
Das Kochfeld verfügt über ein Bedienfeld mit verschiedenen Funktionen:
- Kochzonen: Verschiedene Zonen mit Leistungsstufen und Booster-Funktion.
- Bedienfeld: Enthält Tasten für Ein/Aus, Leistungsanpassung, Timer, Flexicook und 6th Sense Funktionen.
- Anzeigen: Zeigen die gewählte Leistungsstufe, Timer-Status und Fehlermeldungen an.
Erste Inbetriebnahme
Nach dem Anschluss an das Stromnetz haben Sie 60 Sekunden Zeit, das Power Management einzustellen:
- Drücken Sie die Timer-Taste "+" ganz rechts für mindestens 5 Sekunden.
- Das Display zeigt "PL". Bestätigen Sie mit der "OK"-Taste.
- Wählen Sie die gewünschte Leistungsstufe (2,5 kW, 4,0 kW, 6,0 kW oder 7,2 kW) mit den "+" und "-" Tasten.
- Bestätigen Sie erneut mit "OK".
Tägliche Nutzung
Ein- und Ausschalten: Drücken Sie die Ein/Aus-Taste für ca. 1 Sekunde.
Kochzonen aktivieren: Drücken Sie die "+" oder "-" Taste der gewünschten Zone, um die Leistung einzustellen. Die "P"-Taste aktiviert die Booster-Funktion.
Flexicook: Kombiniert zwei Kochzonen für große oder ovale Töpfe. Aktivieren Sie die Funktion über die "FLEXICOOK"-Taste.
6th Sense: Aktiviert spezielle Funktionen wie Schmelzen, Warmhalten oder Köcheln. Wählen Sie die Funktion und bestätigen Sie mit "OK".
Reinigung und Wartung
Schalten Sie das Gerät vor der Reinigung immer aus und lassen Sie es abkühlen. Verwenden Sie keine Dampfreiniger, Scheuermittel oder chlorhaltige Reiniger. Bei iXelium-Oberflächen verwenden Sie ein weiches Tuch mit Wasser oder Glasreiniger.
Fehlerbehebung
Bei Problemen prüfen Sie die folgenden Codes:
- F0E1: Kochgeschirr nicht erkannt oder inkompatibel.
- F0E7: Falscher Stromanschluss.
- F0EA / F0E9: Überhitzung der Elektronik.
- dE: Demo-Modus ist aktiv.
Herstellerinformationen
Whirlpool
Praktische Hilfe
Typische Probleme
F0E1 - Kochgeschirr wird nicht erkannt
Stellen Sie sicher, dass das Geschirr induktionsgeeignet ist und mittig auf der Zone steht. Drücken Sie die Ein/Aus-Taste zweimal, um den Fehler zu löschen.
F0E7 - Falscher Stromanschluss
Überprüfen Sie die elektrische Installation gemäß dem Abschnitt 'Elektrischer Anschluss' in der Anleitung.
dE - Kochfeld heizt nicht
Das Gerät befindet sich im Demo-Modus. Befolgen Sie die Anweisungen im Abschnitt 'Demo-Modus', um diesen zu deaktivieren.
Überhitzung (F0EA/F0E9)
Lassen Sie das Kochfeld abkühlen, bevor Sie es erneut verwenden.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung mit dem Typenschild übereinstimmt.
- Stellen Sie sicher, dass das Kochfeld von qualifiziertem Personal installiert wurde.
- Entfernen Sie alle Verpackungsreste.
- Verwenden Sie nur induktionsgeeignetes Kochgeschirr mit flachem Boden.
- Stellen Sie sicher, dass die Belüftung unter dem Kochfeld nicht blockiert ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Leistungsstufen
- Einstellbar von 2,5 kW bis 7,2 kW zur Anpassung an die Hausinstallation.
Abbildungen und Diagramme
- Die Installationszeichnungen zeigen die erforderlichen Abstände für die Einbauöffnung.

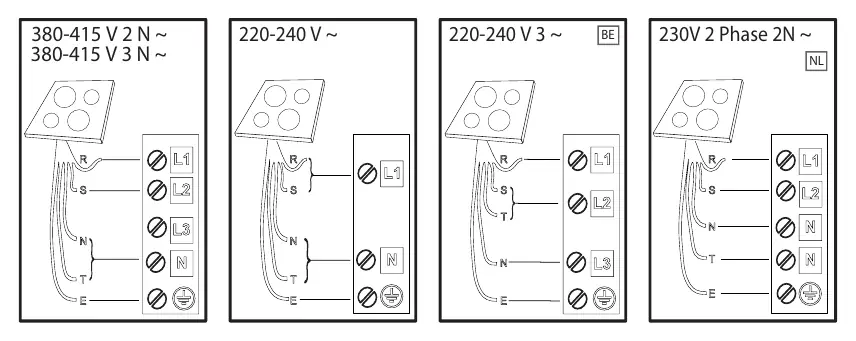

- Die Schaltpläne zeigen die verschiedenen Anschlussmöglichkeiten (380-415V, 220-240V) für das Stromkabel.
Modellkompatibilität
- Nur induktionsgeeignetes Kochgeschirr verwenden (ferromagnetischer Boden).
- Nicht geeignet: Glas, Keramik, Kupfer, Aluminium, dünner Stahl.
- Töpfe müssen einen flachen Boden haben.
