Bedienungsanleitung für Whirlpool Gefrierschrank

Erfahren Sie, wie Sie Ihren Whirlpool Gefrierschrank sicher installieren, bedienen und warten. Diese Anleitung enthält wichtige Informationen zu Reinigung, Fehlerbehebung, Türanschlagwechsel und Wasseranschluss.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Dieser Gefrierschrank erfordert eine geerdete 115V-Steckdose und sollte in einer Umgebung über 5°C aufgestellt werden. Die Wartung umfasst regelmäßiges Reinigen und bei manuellen Modellen das Abtauen bei 0,6 cm Eisdicke. S. 6, 7, 13

Wichtigste Schritte

Türanschlag wechseln S. 8, 9, 10
Wasseranschluss herstellen S. 7, 8

Erste Inbetriebnahme

Auspacken und Reinigen S. 6

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Tür schließt nicht

Nivelierung prüfen und Bremsfüße anpassen.

S. 9

Wartung und Reset

Kühlsystem ausschalten S. 3, 4

Technische Daten

Parameter	Wert	Hinweis	Seiten
Elektrische Versorgung	115 V, 60 Hz	Erforderliche Stromversorgung.	S. 6

Wo es im PDF steht

Sicherheit S. 2
Installation S. 6, 7, 8, 9

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (6) Weniger anzeigen

Seite 4

Seite 5

Seite 8

Seite 9

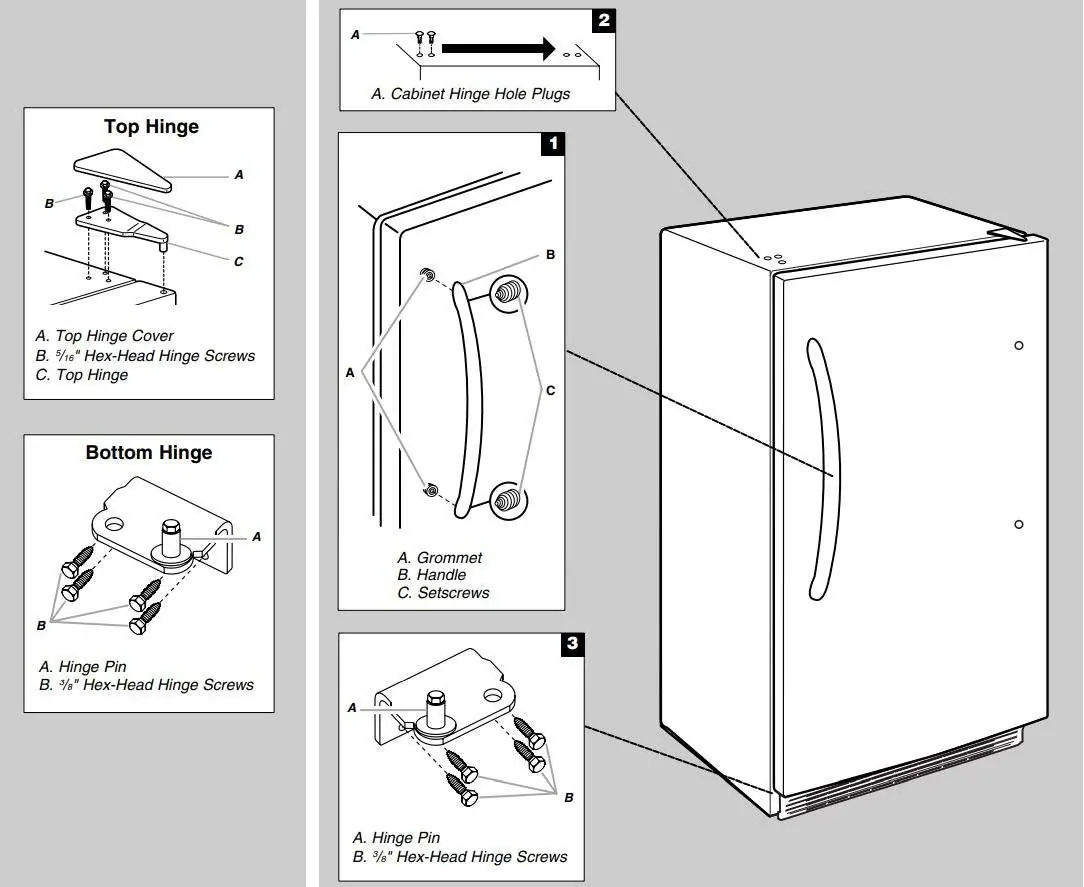

Seite 10

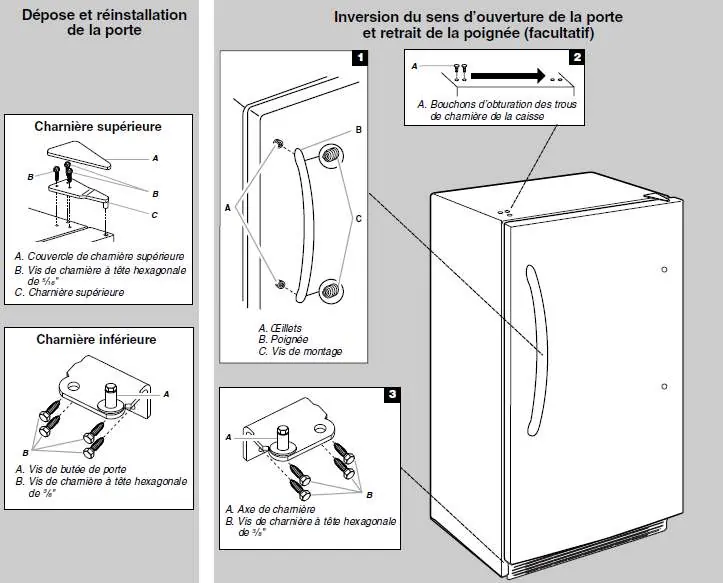

Inversion du sens d’ouverture de la porte et retrait de la poignée

Seite 20

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält wichtige Anweisungen für die Installation, den Betrieb und die Wartung Ihres Whirlpool Gefrierschranks. Sie deckt sowohl Modelle mit automatischer als auch mit manueller Abtauung ab. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, um Risiken wie Stromschläge, Feuer oder Verletzungen zu vermeiden.

Sicherheitshinweise

Kindersicherheit: Entfernen Sie bei der Entsorgung des alten Geräts die Türen, um ein versehentliches Einschließen von Kindern zu verhindern. Bewahren Sie den Schlüssel für das Schloss außerhalb der Reichweite von Kindern auf.
Elektrische Sicherheit: Verwenden Sie kein Verlängerungskabel. Das Gerät muss an eine geerdete 3-polige Steckdose angeschlossen werden.
Kältemittel: Das Gerät verwendet brennbare Kältemittel. Verwenden Sie keine mechanischen Geräte zum Abtauen und beschädigen Sie nicht den Kältemittelkreislauf.

Installation

Stellen Sie sicher, dass das Gerät an einem Ort mit einer Umgebungstemperatur von mindestens 5°C (40°F) aufgestellt wird. Achten Sie auf ausreichende Belüftung: mindestens 7,5 cm an den Seiten und 5 cm an der Rückseite.

Wasseranschluss (bei einigen Modellen)

Für den Eisbereiter und Wasserspender ist ein Kaltwasseranschluss mit einem Druck zwischen 30 und 120 psi (207 bis 827 kPa) erforderlich. Verwenden Sie PEX-Schläuche und prüfen Sie alle Verbindungen auf Dichtheit.

Bedienung und Wartung

Reinigung

Reinigen Sie das Gerät mindestens einmal jährlich. Verwenden Sie ein mildes Reinigungsmittel in warmem Wasser. Vermeiden Sie abrasive Reiniger, Scheuerschwämme oder brennbare Flüssigkeiten.

Abtauen

Frost-Free Modelle: Das Gerät taut automatisch ab.
Manuelle Abtauung: Tauen Sie das Gerät ab, wenn die Eisschicht ca. 0,6 cm dick ist. Verwenden Sie keinen Eispickel oder scharfe Gegenstände.

Beleuchtung

Ersetzen Sie die Glühbirne durch eine Lampe mit maximal 40 W. Achten Sie darauf, dass die neue Birne die gleiche Größe und Form hat.

Türanschlagwechsel

Die Tür kann so umgebaut werden, dass sie in die entgegengesetzte Richtung öffnet. Befolgen Sie dazu die detaillierten Schritte im Abschnitt "Türanschlagwechsel" der Anleitung, die das Entfernen der Scharniere und das Umsetzen der Türstopper umfassen.

Nivelierung

Stellen Sie sicher, dass das Gerät stabil steht. Verwenden Sie die verstellbaren Füße oder Bremsfüße, um das Gerät auszurichten und ein Rollen nach vorne beim Öffnen der Tür zu verhindern.

Herstellerinformationen

Whirlpool

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen Herstellerhandbücher Handbücher öffnen

Praktische Hilfe

Typische Probleme

Tür schließt nicht richtig

Überprüfen Sie die Nivelierung des Geräts und stellen Sie die Bremsfüße so ein, dass das Gerät leicht nach hinten geneigt ist.

Wasserspender funktioniert nicht

Überprüfen Sie den Wasserdruck (30-120 psi), stellen Sie sicher, dass das Absperrventil vollständig geöffnet ist und prüfen Sie den Sedimentfilter bei Umkehrosmoseanlagen.

Gerät rollt beim Öffnen der Tür nach vorne

Senken Sie die Bremsfüße ab, bis sie fest auf dem Boden stehen und die Rollen entlastet sind.

Vor der Verwendung

Entfernen Sie alle Verpackungsreste und Kleberückstände.
Reinigen Sie den Innenraum mit einem milden Reinigungsmittel.
Stellen Sie sicher, dass eine geerdete 3-polige Steckdose vorhanden ist.
Prüfen Sie den Wasseranschluss auf Dichtheit (falls zutreffend).
Richten Sie das Gerät mit einer Wasserwaage aus.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Elektrischer Anschluss: 115 V, 60 Hz, 15 A oder 20 A abgesicherter, geerdeter Stromkreis.
Umgebungstemperatur: Das Gerät arbeitet am effizientesten bei Temperaturen über 5°C (40°F).

Abbildungen und Diagramme

Die Anleitung enthält detaillierte Grafiken für den Türanschlagwechsel (Scharniere oben/unten).
Es gibt spezifische Diagramme für den Anschluss der Wasserleitung an ein Kaltwasserrohr.
Grafiken zeigen die korrekte Einstellung der Bremsfüße und Rollen zur Nivelierung.

Modellkompatibilität

Das Gerät kann bei Bedarf neben einem anderen Gefrierschrank oder Kühlschrank aufgestellt werden (Side-by-Side).
Bei Verwendung einer Umkehrosmose-Wasserfilteranlage ist ein Mindestdruck von 40-60 psi erforderlich.
