Installationsanleitung für den drahtlosen Automotive-Router ELTEC CYBOX RT 2-A
Erfahren Sie, wie Sie den ELTEC CYBOX RT 2-A Automotive-Router installieren, anschließen und konfigurieren. Detaillierte Anleitungen zu Anschlüssen, Montage und Sicherheit.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der CYBOX RT 2-A ist ein drahtloser Automotive-Router. Die Installation erfordert eine fachgerechte Erdung (M6-Bolzen), eine Spannungsversorgung von 12-24 VDC und die korrekte Antennenanbindung über FAKRA-Stecker. S. 1, 10, 18
Wichtigste Schritte
- Erdung anschließen S. 18
- SIM-Karten installieren S. 16
Erste Inbetriebnahme
- Das Gerät hat keinen Ein-/Ausschalter; es startet automatisch, sobald es mit Strom versorgt wird. S. 18
Probleme und Lösungen
Reset durchführen
Mit Büroklammer Reset-Knopf drücken. > 5 Sek. löscht Konfiguration.
S. 16Wartung und Reset
- Reset-Schalter befindet sich neben der Service-Abdeckung. S. 16
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 12-24 VDC | Nominale Eingangsspannung | S. 13 |
| Gehäuseschutz | IP40 | Schutzklasse | S. 17 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4
- Hardware-Anschlüsse S. 11, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Installationsanleitung richtet sich ausschließlich an Systementwickler und Integratoren. Sie beschreibt die Hardware-Funktionen, den Anschluss von Peripheriegeräten und die Integration des ELTEC CYBOX RT 2-A in ein System. Für spezielle Konfigurationen ist ein separates Handbuch verfügbar.
Sicherheitshinweise
- Qualifiziertes Personal: Installation, Betrieb und Wartung dürfen nur durch qualifiziertes Fachpersonal erfolgen.
- Elektrische Sicherheit: Das Gerät kann mit Spannungen bis zu 32 V DC betrieben werden. Vor dem Anschluss der Stromversorgung muss das Gerät geerdet werden.
- Betriebstemperatur: Das Gerät kann im Betrieb über 80 °C heiß werden. Vor Arbeiten am Gerät ausschalten und abkühlen lassen.
- ESD-Schutz: Treffen Sie Vorkehrungen gegen elektrostatische Entladung.
Montage
Bei der Montage des Geräts sind folgende Punkte zu beachten:
- Installieren Sie das Gerät nicht in der Nähe von Wärmequellen.
- Halten Sie einen Freiraum von mindestens 150 mm um das Gehäuse ein, um eine ausreichende Wärmeableitung zu gewährleisten.
- Für eine optimale Kühlung sollten die Anschlüsse nach unten zeigen.

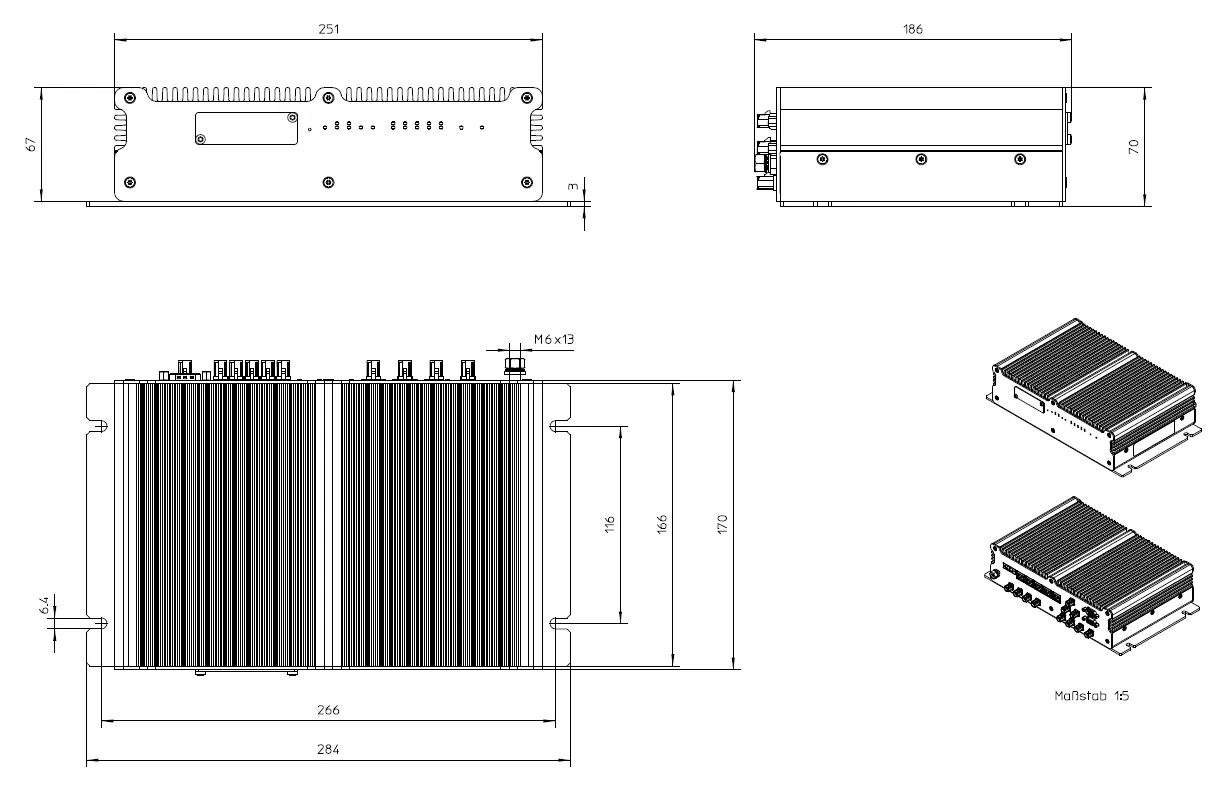

- Verwenden Sie zur Befestigung M6-Schrauben mit Unterlegscheiben auf einer flachen und stabilen Oberfläche.
- Die Schutzklasse des Gehäuses ist IP40.
Elektrischer Anschluss
Der Anschluss erfolgt über die entsprechenden Schnittstellen auf der Rückseite:
- Erdung: Ein M6-Erdungsbolzen auf der Vorderseite ist für die Sicherheit essenziell. Verwenden Sie ein Erdungskabel mit mindestens 2,5 mm² Querschnitt.
- Stromversorgung: Anschluss über den MSTB 2.5/3 GF Stecker (12-24 V DC).

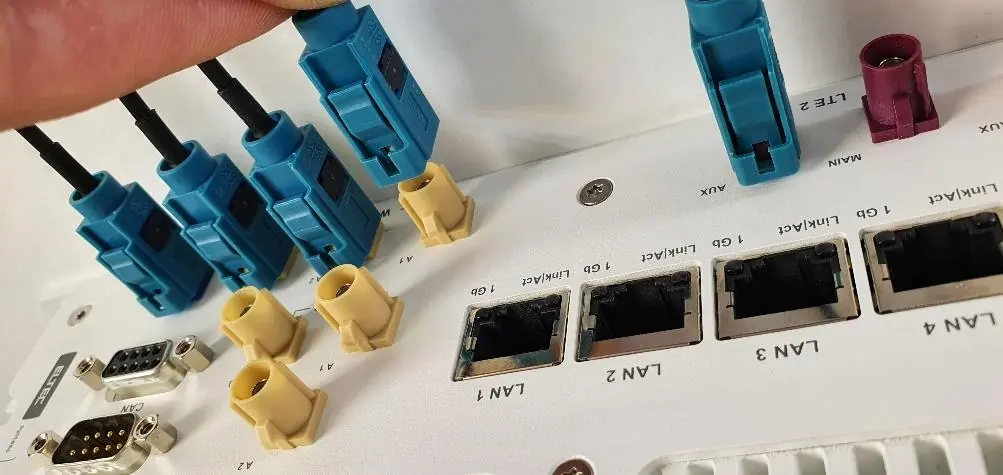

- Antennen: Anschluss über FAKRA-Steckverbinder. Achten Sie auf ein hörbares Klicken beim Einrasten.
- Netzwerk: RJ45-Ports für Gigabit-Ethernet.
SIM-Karten-Installation

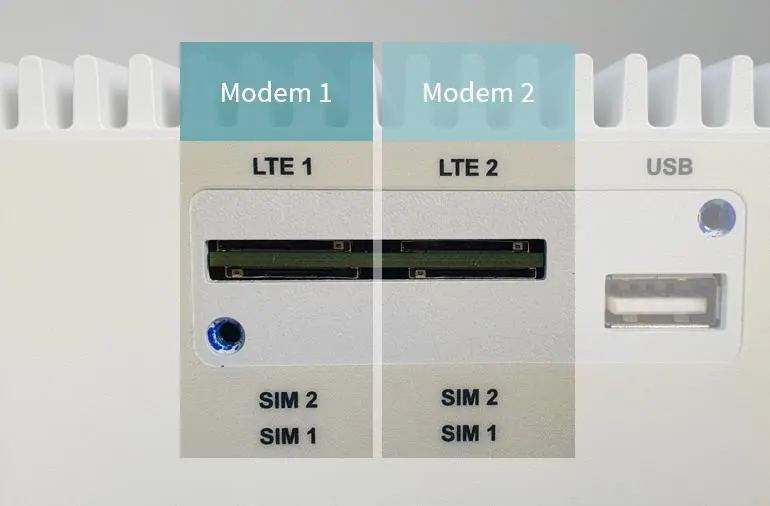

Das Gerät verfügt über 2 SIM-Slots pro LTE-Modem. Zum Einsetzen der Karten muss die Service-Abdeckung mit einem Torx 10 Schraubendreher entfernt werden. Nach dem Einsetzen die Abdeckung mit einem maximalen Drehmoment von 0,55 Nm schließen. Wechseln Sie SIM-Karten niemals bei eingeschaltetem Gerät.
Reset-Funktion
Ein versteckter Reset-Schalter befindet sich neben der Service-Abdeckung. Die Funktion hängt von der Dauer des Drückens ab (mit einer Büroklammer):
- < 2 Sekunden: Reset nach dem Loslassen.
- 2-5 Sekunden: Keine Aktion.
- > 5 Sekunden: Entfernt benutzerdefinierte Konfigurationen und führt einen Reset durch.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Spannungsversorgung prüfen (12-24 VDC), korrekte Verkabelung und Erdung sicherstellen.
SIM-Karte wird nicht erkannt
SIM-Karten-Installation prüfen, Slot 1 bevorzugt verwenden, Gerät neu starten.
Überhitzung
Mindestabstand von 150 mm um das Gehäuse einhalten und sicherstellen, dass die Anschlüsse nach unten zeigen.
Vor der Verwendung
- Spannungsversorgung auf 12-24 VDC prüfen.
- Erdungskabel (mind. 2,5 mm²) an M6-Bolzen anschließen.
- Antennen korrekt an FAKRA-Anschlüsse anschließen.
- Sicherstellen, dass das Gerät nicht in der Nähe von Wärmequellen installiert ist.
- Service-Abdeckung mit max. 0,55 Nm festziehen.
Technische Daten in der Praxis
- Spannungsbereich
- 12 V bis 24 VDC (Betrieb bis 32 V).
- Schutzklasse
- IP40 (Schutz gegen feste Fremdkörper).
- Reset-Dauer > 5s
- Entfernt benutzerdefinierte Konfigurationen.
Abbildungen und Diagramme

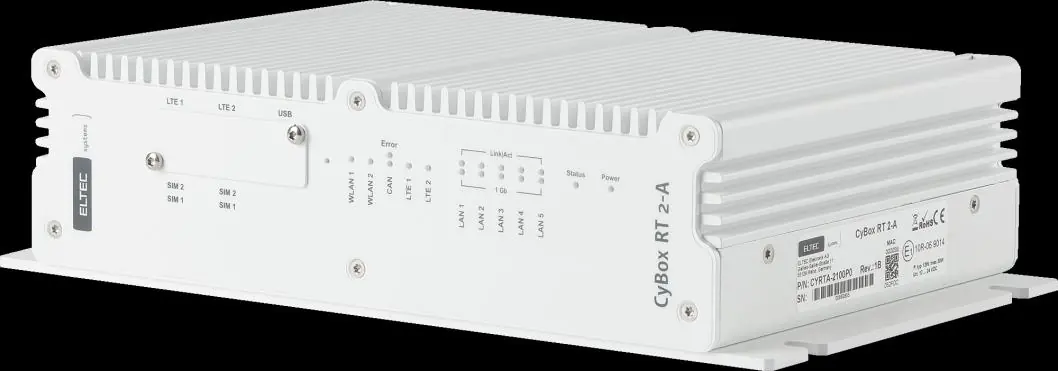

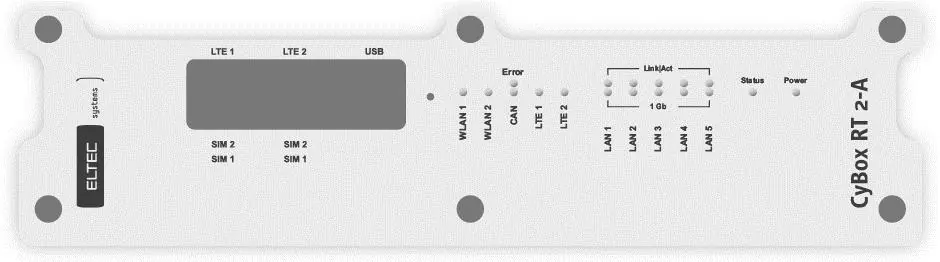

- Frontpanel: Zeigt LTE- und SIM-Slots sowie USB-Service-Port.

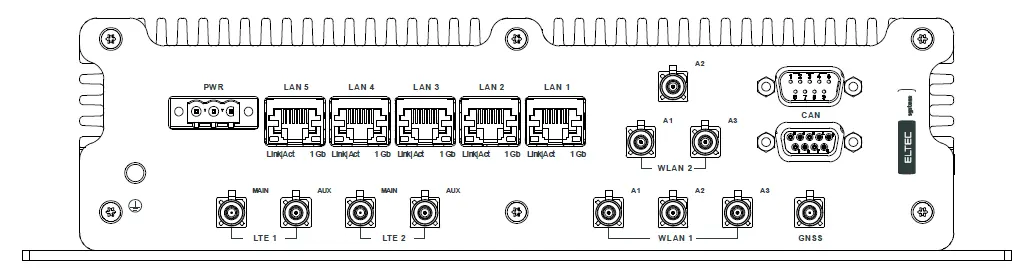

- Backpanel: Zeigt Stromanschluss, Ethernet-Ports, CAN-Schnittstellen und Antennenanschlüsse.
- Erdung: Zeigt die korrekte Montage des Erdungskabels am M6-Bolzen.
Modellkompatibilität
- Nur für Systemintegratoren bestimmt.
- USB-Port ist ein dedizierter Wartungsport, nicht für den Betrieb im Fahrzeug gedacht.
