Montageanleitung für Ashford X Back Side Chair 1859-23-S3
Detaillierte Montageanleitung für den Ashford X Back Side Chair 1859-23-S3. Erfahren Sie, wie Sie den Stuhl sicher zusammenbauen, warten und pflegen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Ashford X Back Side Chair wird in drei Schritten montiert. Wichtig ist, die Schrauben erst nach der vollständigen Montage festzuziehen und keine Elektrowerkzeuge zu verwenden. S. 1
Wichtigste Schritte
- Schrauben erst nach der vollständigen Montage festziehen. S. 1
- Regelmäßige Wartung alle 6 Wochen. S. 1
Wartung und Reset
- Alle 6 Wochen alle Schrauben und Bolzen auf festen Sitz prüfen. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximale Traglast | 250 lbs | Maximal zulässiges Gewicht für eine Person. | S. 1 |
Wo es im PDF steht
- Montageanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt den Zusammenbau des Ashford X Back Side Chair. Bitte lesen Sie alle Sicherheitshinweise, bevor Sie mit der Montage beginnen. Verwenden Sie keine Elektrowerkzeuge, um Schäden am Holz zu vermeiden. Stellen Sie sicher, dass alle Teile vor Beginn der Montage vorhanden sind.
Teileliste
- Stuhlrücken (Chair Back)
- Sitzfläche (Seat)
- Vorderbeine (Front Leg Left/Right)
- Seitliche Verstrebungen (Side Stretcher Left/Right)
- Hardware: JCBC-Schrauben (lang/kurz), Pan-Head-Schrauben, Unterlegscheiben, Inbusschlüssel, Leim
Montageanleitung

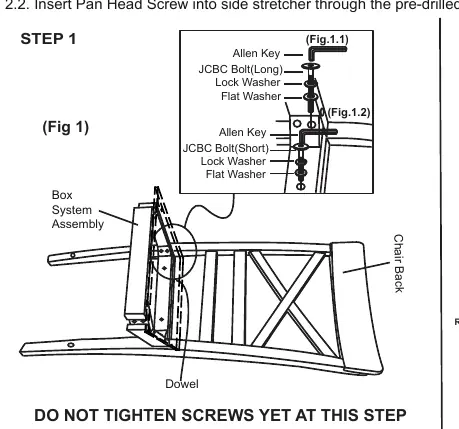

Schritt 1: Positionieren Sie den Stuhlrücken auf einer weichen Unterlage (z. B. Teppich). Befestigen Sie den Rahmen der Sitzfläche am mittleren Holm des Stuhlrückens. Achten Sie darauf, dass die Schraubenlöcher nach unten zeigen. Verwenden Sie die langen und kurzen JCBC-Schrauben mit den entsprechenden Unterlegscheiben.

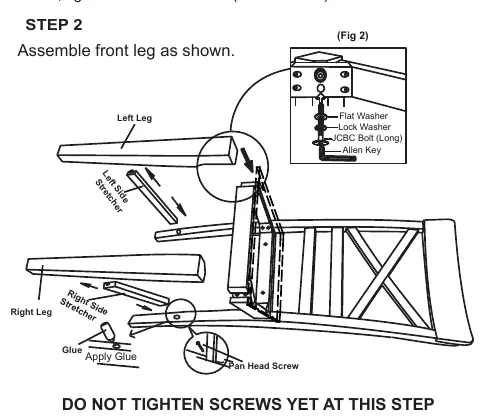

Schritt 2: Tragen Sie Leim auf die vorgebohrten Löcher auf. Setzen Sie die seitlichen Verstrebungen in die hinteren Beine ein. Montieren Sie die Vorderbeine am Eckblock des Rahmens und setzen Sie die Verstrebungen ein. Ziehen Sie die Schrauben in diesem Schritt noch nicht vollständig fest.
Schritt 3: Stellen Sie den Stuhl aufrecht hin. Überprüfen Sie die Balance und ziehen Sie alle Schrauben und Bolzen fest, um die Montage abzuschließen.
Sicherheit und Wartung
- Maximale Traglast: 250 lbs (ca. 113 kg).
- Nur für den privaten Gebrauch geeignet.
- Überprüfen Sie alle 6 Wochen alle Schrauben und Bolzen auf festen Sitz.
- Nicht als Leiter oder Trittstufe verwenden.
- Bei beschädigten oder fehlenden Teilen die Nutzung sofort einstellen.
- Plastiktüten sind kein Spielzeug und können Erstickungsgefahr verursachen.
Herstellerinformationen
Wayfair
Praktische Hilfe
Typische Probleme
Stuhl wackelt nach der Montage
Stellen Sie den Stuhl auf eine ebene Fläche und ziehen Sie alle Schrauben und Bolzen fest, während der Stuhl belastet ist.
Schrauben lassen sich nicht festziehen
Verwenden Sie keine Elektrowerkzeuge. Nutzen Sie den mitgelieferten Inbusschlüssel und einen manuellen Schraubendreher.
Vor der Verwendung
- Prüfen Sie alle Teile anhand der Teileliste.
- Bereiten Sie eine weiche Unterlage (z. B. Teppich) vor.
- Halten Sie einen Schraubendreher bereit (nicht im Lieferumfang enthalten).
- Stellen Sie sicher, dass alle Schrauben und Bolzen fest sitzen.
Technische Daten in der Praxis
- Maximale Traglast
- 250 lbs (ca. 113 kg). Nicht überschreiten.
- Wartungsintervall
- Alle 6 Wochen Schrauben und Bolzen auf festen Sitz prüfen.
Abbildungen und Diagramme
- Fig 1: Zeigt die Montage des Rahmens am Stuhlrücken.
- Fig 2: Zeigt die Montage der Vorderbeine und Verstrebungen.
Modellkompatibilität
- Nicht für den gewerblichen Gebrauch geeignet (Commercial use voids warranty).
